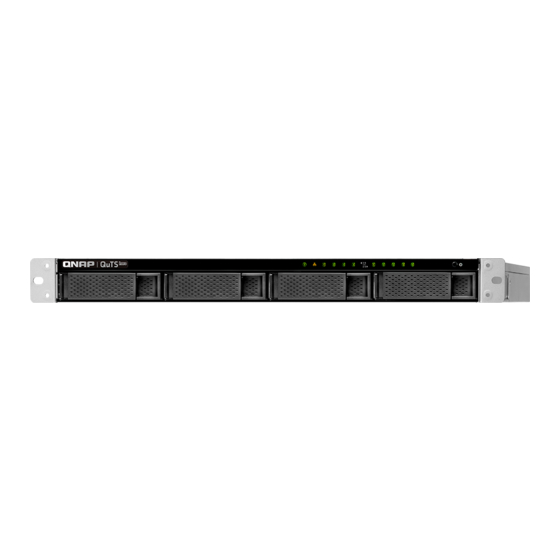

- Página 1 TS-hx77XU-RP TS-h977XU-RP TS-h1277XU-RP Guía del usuario Versión del documento: 1 01/06/2020...
-
Página 2: Tabla De Contenido
Guía del usuario del TS-hx77XU-RP Contenido 1. Prefacio Acerca de esta guía............................3 Audiencia..............................3 Convenciones del documento........................3 2. Descripción general del producto Acerca del TS-hx77XU-RP........................... 4 Especificaciones de hardware........................4 Contenido del paquete..........................7 Componentes............................... 7 Panel frontal............................. 8 Panel trasero............................9 Placa del sistema............................11... - Página 3 Garantía limitada............................59 Exención..............................59 GNU Public License............................59 Aviso de CE..............................67 Declaración de FCC........................... 67 Aviso del VCCI............................68 Aviso del BSMI............................68 SJ/T 11364-2006............................68...
-
Página 4: Prefacio
Guía del usuario del TS-hx77XU-RP 1. Prefacio Acerca de esta guía Esta guía contiene información sobre el NAS TS-hx77XU-RP de QNAP e instrucciones paso a paso para instalar el hardware. También contiene instrucciones sobre operaciones básicas e información para la resolución de problemas. -
Página 5: Descripción General Del Producto
QuTS hero.del NAS ZFS de QNAP Con una ranura para tarjetas de expansión PCIe y una capacidad máxima de 64 GB de memoria, el TS-hx77XU-RP se adapta a las cambiantes necesidades de su empresa. Cada TS-hx77XU-RP incluye además cuatro puertos de red (dos 10GbE SFP+ y dos 1GbE RJ45) para un mayor ancho de banda y rendimiento, así... -
Página 6: Importante
Guía del usuario del TS-hx77XU-RP Componente TS-h977XU-RP-3700X-32G TS-h1277XU- TS-h1277XU- RP-3700X-32G RP-3700X-128G Memoria máxima 64 GB de RAM: 4 módulos de 16 GB 128 GB de RAM: 4 módulos de 32 GB Memoria flash 5 GB (protección de SO de doble arranque) Almacenamiento Bahías de unidades... - Página 7 Guía del usuario del TS-hx77XU-RP Componente TS-h977XU-RP-3700X-32G TS-h1277XU- TS-h1277XU- RP-3700X-32G RP-3700X-128G Ranuras PCIe 1 puerto PCIe 3.0 x16 • 2 puertos PCIe 3.0 x4 • 2 puertos PCIe 3.0 x8 Nota Determinadas longitudes de ranura PCIe se ven afectadas por la instalación de tarjetas de expansión...
-
Página 8: Contenido Del Paquete
Guía del usuario del TS-hx77XU-RP Componente TS-h977XU-RP-3700X-32G TS-h1277XU- TS-h1277XU- RP-3700X-32G RP-3700X-128G Batería del sistema Batería de litio CR2032 (3 V, 225 mAh) Importante Elimine las baterías que no utilice según el reglamento local o las instrucciones del fabricante. Nivel de sonido... -
Página 9: Panel Frontal
Guía del usuario del TS-hx77XU-RP Panel frontal TS-h977XU-RP Indicador LED de estado Indicadores LED de unidad Indicador LED de LAN Botón de encendido TS-h1277XU-RP Indicadores LED de unidad Indicador LED de LAN Descripción general del producto... -
Página 10: Panel Trasero
Guía del usuario del TS-hx77XU-RP Botón de encendido Indicador LED de unidad de expansión Indicador LED de estado Panel trasero TS-h977XU-RP N.º Componente N.º Componente Puerto Ethernet 3 (SFP+ 10GbE) Unidad de alimentación eléctrica 1 Puerto USB 3.2 Gen 2 Tipo-A... - Página 11 Guía del usuario del TS-hx77XU-RP TS-h1277XU-RP N.º Componente N.º Componente Puerto Ethernet 3 (SFP+ 10GbE) Puerto Ethernet 5 (RJ45 10Gbase-T) Puerto USB 3.2 Gen 2 Tipo-A Puerto Ethernet 2 (RJ45 GbE) Puerto Ethernet 1 (RJ45 GbE) Puerto USB 3.2 Gen 2 Tipo-C Puerto Ethernet 6 (RJ45 10Gbase-T) Puertos USB 2.0 Tipo-A...
-
Página 12: Placa Del Sistema
Guía del usuario del TS-hx77XU-RP Placa del sistema TS-h977XU-RP N.º Componente N.º Componente Ranura PCIe 3.0 x16 1 Ranura de memoria 3 Nota Hay una tarjeta de expansión de 10GBase-T de dos puertos instalada en esta ranura PCIe. Ranura de memoria 1... - Página 13 Guía del usuario del TS-hx77XU-RP TS-h1277XU-RP N.º Componente N.º Componente Ranura PCIe 3.0 x4 1 Ranura de memoria 1 Ranura PCIe 3.0 x8 2 Ranura de memoria 2 Ranura PCIe 3.0 x4 3 Ranura de memoria 3 Ranura PCIe 3.0 x8 4...
-
Página 14: Numeración De Unidades
Guía del usuario del TS-hx77XU-RP Numeración de unidades TS-h977XU-RP Bandejas de 3,5 pulgadas TS-h977XU-RP Bandejas de 2,5 pulgadas Descripción general del producto... -
Página 15: Requisitos De Instalación
Guía del usuario del TS-hx77XU-RP TS-h1277XU-RP Requisitos de instalación Categoría Elemento Entorno • Temperatura ambiente: 0 a 40˚C (32 a 104˚F) • Humedad relativa sin condensación: De 5 a 95 % • Temperatura de bulbo húmedo: 27˚C (80,6˚F) • Superficie plana y antiestática sin exposición directa a la luz del sol, líquidos ni sustancias químicas... -
Página 16: Alimentación
Guía del usuario del TS-hx77XU-RP • Solo deberían tener acceso físico al NAS personas cualificadas, formadas y autorizadas, con conocimiento de todas las restricciones, precauciones de seguridad y procedimientos de instalación y mantenimiento. • Para evitar posibles lesiones o daños en componentes, asegúrese de que las unidades y otros componentes del sistema se han enfriado antes de tocarlos. - Página 17 Guía del usuario del TS-hx77XU-RP 3. Opcional: Sustituya tarjetas de expansión. Para obtener más información, consulte Sustitución de tarjetas de expansión. 4. Instale el NAS en un bastidor. 5. Instale las unidades. Para más información, consulte los temas siguientes: •...
-
Página 18: Instalación Y Configuración
Instalación de unidades El TS-hx77XU-RP es compatible con unidades de disco duro de 3,5 pulgadas, unidades de disco duro de 2,5 pulgadas y unidades de estado sólido de 2,5 pulgadas. Instalar unidades de disco duro de 3,5 pulgadas en bandejas de 3,5 pulgadas Aviso •... - Página 19 Guía del usuario del TS-hx77XU-RP 3. Instale una unidad en la bandeja. a. Coloque la unidad en la bandeja de forma que los orificios de la parte inferior de la unidad queden alineados con los orificios de la parte inferior de la bandeja.
-
Página 20: Instalar Unidades De Disco Duro O Unidades De Estado Sólido De 2,5 Pulgadas En Bandejas De 3,5 Pulgadas
Guía del usuario del TS-hx77XU-RP b. Presione el asa. 5. Encienda el NAS. Instalar unidades de disco duro o unidades de estado sólido de 2,5 pulgadas en bandejas de 3,5 pulgadas Aviso • La instalación de una unidad y la instalación de QuTS hero borra todos los datos de la misma.
