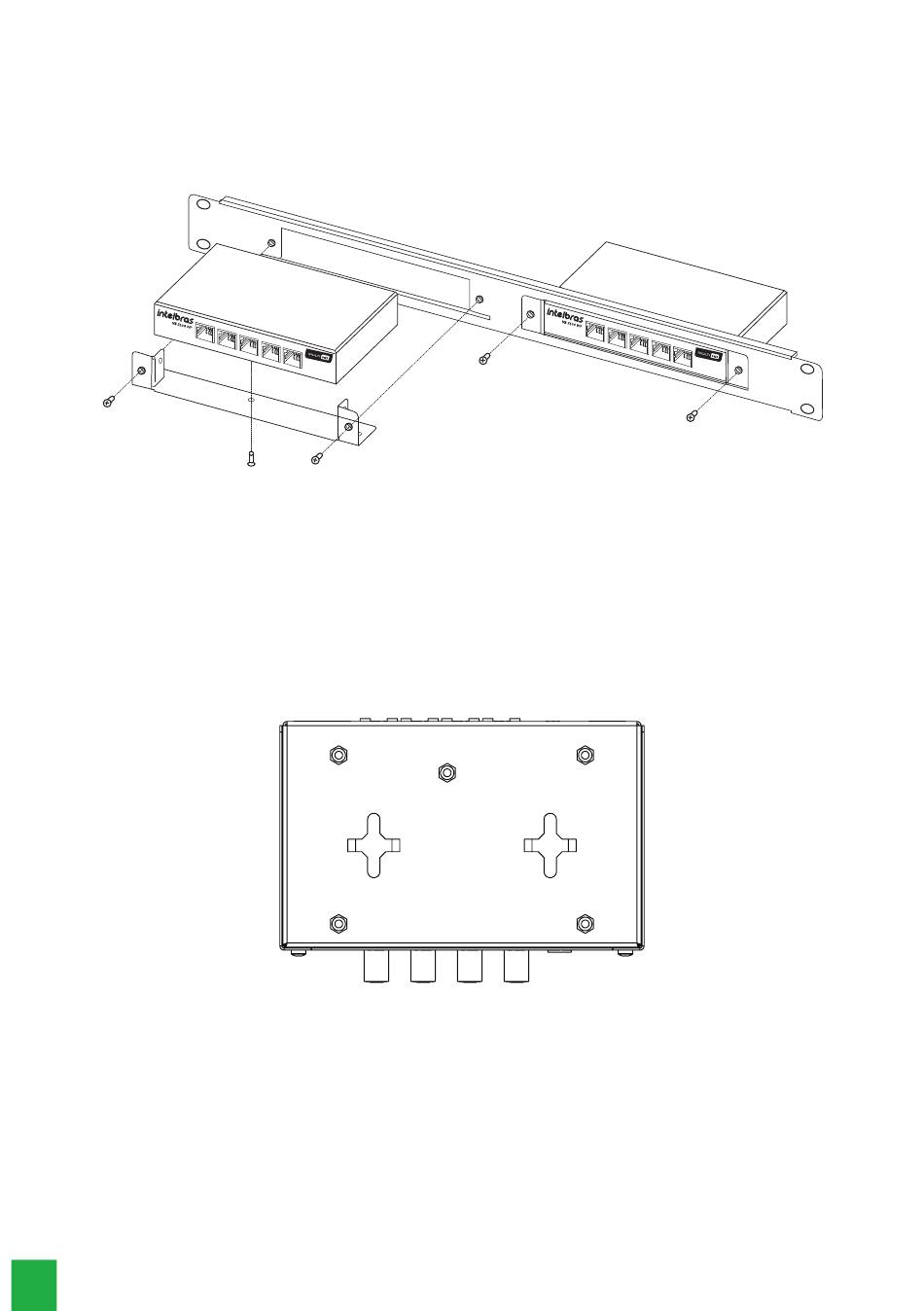

4.2. Instalación en rack de 19 "(EIA)
Pensando en la practicidad y organización durante la instalación, los Power Baluns VB 1104/3104 WP fueron desarrollados
para ser compatibles con racks de 19 ", para ello es necesario adquirir el accesorio Set Profile Fixation GW 201 E.
Obs.: el accesorio Set Profile Fixation GW 201 E no se incluye con el producto y debe adquirirse por separado, si el usuario
elige esta aplicación.
1. Retire los dos tornillos del perfil y retire la hoja de metal;
2. Coloque el producto sobre la placa de metal como se muestra en la figura de arriba y coloque la perforación inferior del
producto con la perforación de la placa de metal;
3. Utilice el tornillo que viene con el balun de potencia para fijarlo a la placa de metal;
4. Encajar el producto en el perfil y volver a atornillarlo;
5. Conecte todos los cables de señal al balun de potencia. Asegúrese de conectar el cable de alimentación al balun de
alimentación y al tomacorriente en último lugar.
4.3. Instalación en mesa o pared
Para instalar el producto en la posición de mesa o pared, siga el procedimiento:
1. Separe la solapa de apertura del embalaje del producto y utilícela como plantilla para asegurar el correcto taladrado de
los tornillos;
2. Inserte los tornillos en la ubicación deseada para instalar el producto;
3. Coloque el producto debajo de los tornillos y deslice verticalmente para realizar la fijación;
4. Conecte todos los cables de señal al balun de potencia. Asegúrese de conectar el cable de alimentación al balun de
alimentación y al tomacorriente en último lugar.
10
