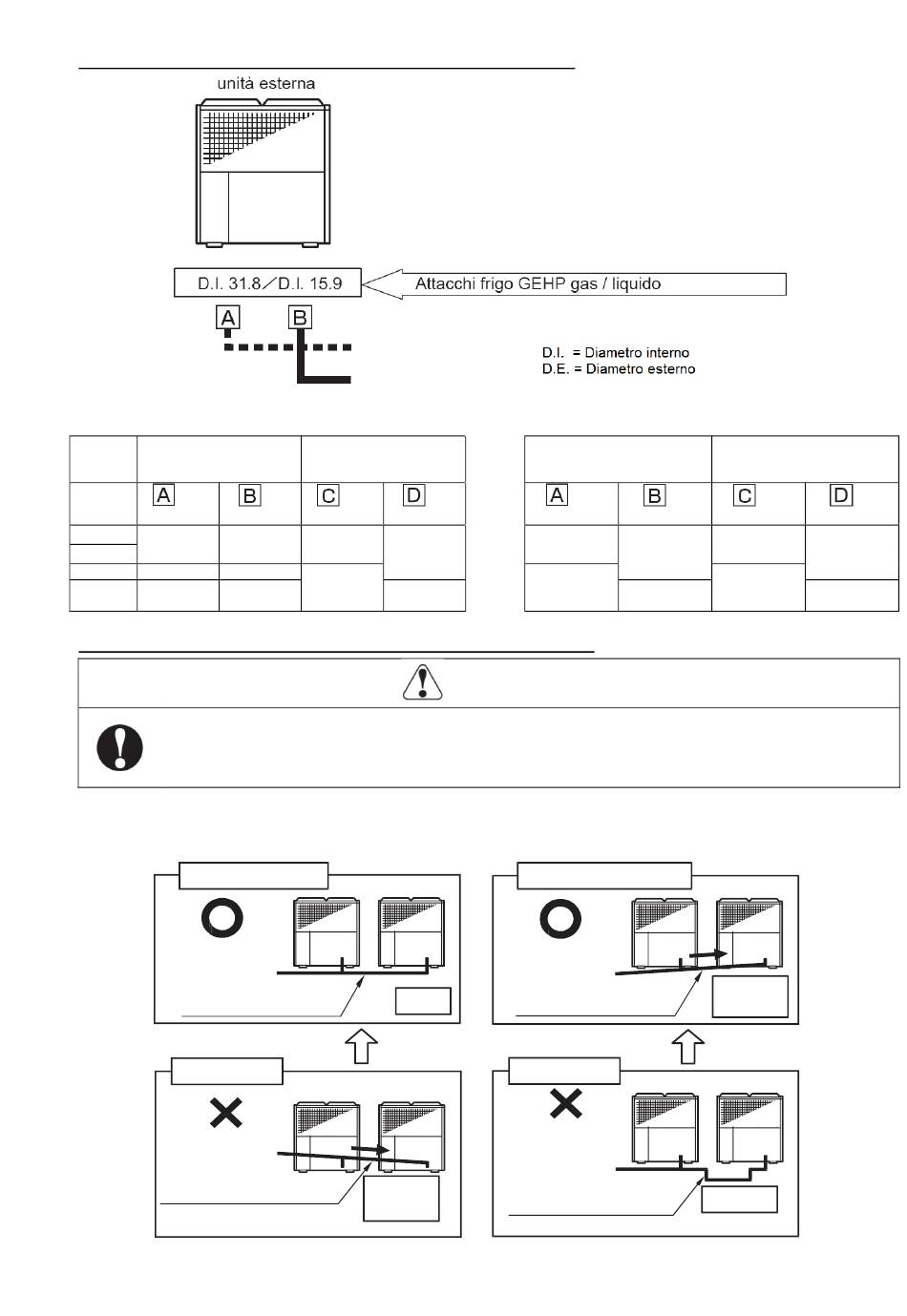

<Selección de los adaptadores para unidades individuales>
Adaptador para instalar
en la conexión frigorífica
(suministrado)
Unidad
Gas
exterior
(mm) (mm)
P450
D.E. ø 31,8
D.I. ø 28,6
P560
P710 -
D.E. ø 15,9
P850 -
D.I. ø 19,1
<Precauciones para la instalación con unidades combinadas>
La acumulación de aceite en las tuberías de refrigerante entre las unidades exteriores GEHP
•
puede causar fallos de funcionamiento y daños. Lea atentamente las instrucciones indicadas
en las secciones sobre instalación de unidades de combinación múltiple indicadas en el manual.
• Instale las tuberías entre las unidades exteriores, tanto de líquido como de gas, de modo que
Tengan una pendiente que no genere acumulación de aceite. Ver las siguientes figuras.
Posición correcta 1
A unidades interiores
Linea frigorífica entre unidades exteriores
Posición incorrecta
A unidades interiores
Línea frigorífica entre unidades exteriores
El aceite del refrigerante se acumula en la
tubería
Tubería principal
(no suministrada)
Líq Gas Líq
(mm) (mm)
- ø 28,6
ø 15,9
-
ø 31,8
ø 19,1
A nivel
Modificar según se indica
Desnivel
negativo
Si la línea supera los 100 metros de longitud
Adaptador para instalar
en la conexión frigorífica
(suministrado)
Gas
(mm)
-
D.E. ø 31,8
D.I. ø 38,1
ADVERTENCIA
Posición correcta 2
A unidades interiores
Línea frigorífica entre unidades exteriores
Posición incorrecta
A unidades interiores
Línea frigorífica entre unidades exteriores
El aceite de refrigerante se acumula en la tubería
15
Tubería principal
(no suministrada)
Líq Gas
(mm) (mm)
D.E. ø 15,9 ø 31,8
D.I. ø 19,1
D.E. ø 15,9 ø 38,1
D.I. ø 22,2
Desnivel
positivo
Sifón
Líq
(mm)
ø 19,1
ø 22,2
