MANUAL DE INSTALACIÓN, OPERACIÓN Y
MANTENIMIENTO

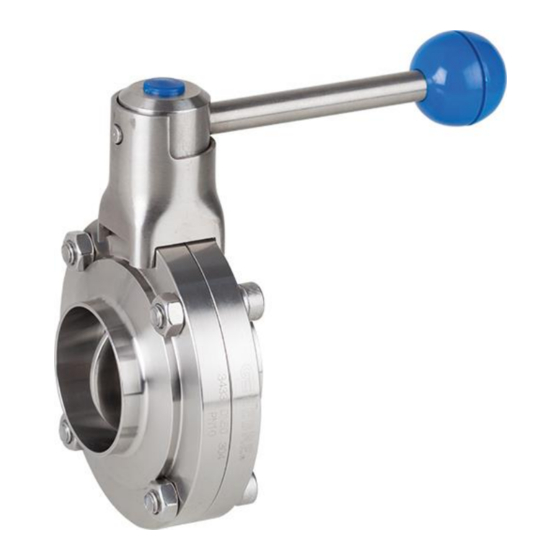

Válvulas Mariposa Línea Sanitaria
Ref. GENEBRE: 2940 - 2941E – 2942E – 2943E
2941EB – 2942EB – 2943EB
GENEBRE S.A.
FECHA DE REVISIÓN: 08/04/2021
NUMERO DE REVISIÓN: 2
1
Publicidad
Tabla de contenido
Manuales relacionados para Genebre 2940
Resumen de contenidos para Genebre 2940
- Página 1 08908 L'Hospitalet de Llobregat. Barcelona (Spain) genebre@genebre.es - www.genebre.es MANUAL DE INSTALACIÓN, OPERACIÓN Y MANTENIMIENTO Válvulas Mariposa Línea Sanitaria Ref. GENEBRE: 2940 - 2941E – 2942E – 2943E 2941EB – 2942EB – 2943EB GENEBRE S.A. FECHA DE REVISIÓN: 08/04/2021 NUMERO DE REVISIÓN: 2...
-
Página 2: Tabla De Contenido
Edificio Genebre. Av. de Joan Carles I, 46-48 08908 L'Hospitalet de Llobregat. Barcelona (Spain) genebre@genebre.es - www.genebre.es Instrucciones de Instalación, Operación y Mantenimiento 1. Dibujo de despiece .................. 3 1.1 Listado de componentes ................4 2. Almacenamiento ..................5 3. Instrucciones de Instalación ..............6 3.1 Preparación... -
Página 3: Dibujo De Despiece
Edificio Genebre. Av. de Joan Carles I, 46-48 08908 L'Hospitalet de Llobregat. Barcelona (Spain) genebre@genebre.es - www.genebre.es 1) Dibujo de despiece. Diferentes tipos de conexión (Pos.1) CLAMP SOLDAR ROSCA GENEBRE S.A. FECHA DE REVISIÓN: 08/04/2021 NUMERO DE REVISIÓN: 2... -
Página 4: Listado De Componentes
Edificio Genebre. Av. de Joan Carles I, 46-48 08908 L'Hospitalet de Llobregat. Barcelona (Spain) genebre@genebre.es - www.genebre.es 1.1) Listado de componentes: Ref. 2940 Pos. Nombre Material Cód. Recambio Cuerpo de Válvula Acero Inoxidable 316L ---- Conjunto Disco Eje Acero Inoxidable 316L ---- Elastómero... -
Página 5: Almacenamiento
Comprobar que todas las partes móviles de los aparatos, así como tornillos y demás elementos cumplen con su cometido. ¡De observar durante estas pautas de recepción, alguna anomalía, contactar urgentemente con GENEBRE con vistas a dirimir responsabilidades de las mismas y poner de nuevo los aparatos en correcto estado funcional! NOTA IMPORTANTE: Antes de instalar y/o manipular estos elementos, LEER ATENTAMENTE estas instrucciones de empleo y OBSERVAR toda la información contenida en ellas. -
Página 6: Instrucciones De Instalación
Disponer de Juntas de Silicona (Art. 2987-Genebre) entre los extremos clamp para mantener la estanqueidad entre ambas partes y unir mediante Abrazadera Cierre Rápido (Art. 2986-Genebre). Hay una Junta y una Abrazadera distinta para cada medida de válvula. - Válvula con extremos para soldar a) Antes de Instalar la válvula desmontar como se indica en el punto 6.1. -
Página 7: Instrucciones De Operación
Edificio Genebre. Av. de Joan Carles I, 46-48 08908 L'Hospitalet de Llobregat. Barcelona (Spain) genebre@genebre.es - www.genebre.es ¡Los trabajos de soldadura deberán ser realizados por personas cualificadas y con los equipos adecuados! INFORMACION IMPORTANTE: El diseño de este tipo de válvulas nos permite instalar las mismas en cualquier posición ya que son bi-direccionales por lo que no importa el sentido de circulación... -
Página 8: Operación A Distancia
6) Instrucciones de Reparación Genebre, S.A. no se hace responsable por el indebido manejo del elemento o la de sus componentes. ¡Usar únicamente partes/recambios originales o recomendados por GENEBRE, SA! GENEBRE S.A. -
Página 9: Desmontaje
Edificio Genebre. Av. de Joan Carles I, 46-48 08908 L'Hospitalet de Llobregat. Barcelona (Spain) genebre@genebre.es - www.genebre.es 6.1) Desmontaje Prepare una zona de trabajo limpia y herramental adecuado para tareas mecánicas. Asegurarse antes de desmontar la válvula de la tubería para su limpieza o reemplazo de que la línea ha sido cerrada y despresurizada ya que una mala... -
Página 10: Higiene Y Seguridad
Edificio Genebre. Av. de Joan Carles I, 46-48 08908 L'Hospitalet de Llobregat. Barcelona (Spain) genebre@genebre.es - www.genebre.es 7) Higiene y Seguridad: Cuando se manipulen cualquier tipo de elemento deberán tomarse las medidas de seguridad necesarias y es aconsejable el uso de elementos de protección personal: 1) Lleve protección en los ojos.
