Inversión de la posición de los
terminales vertical/horizontal
Distancias de aislamiento Las informaciones relativas a las distancias de aislamiento se encuentran en el sitio:
Separadores de fase Los separadores de fase son obligatorios para la configuración 2ps mientras que para la configuración 4ps
Conexión al circuito de
potencia
28 | © 2021 ABB | 1SDH002083A1005 - ECN000119014 - Rev. A

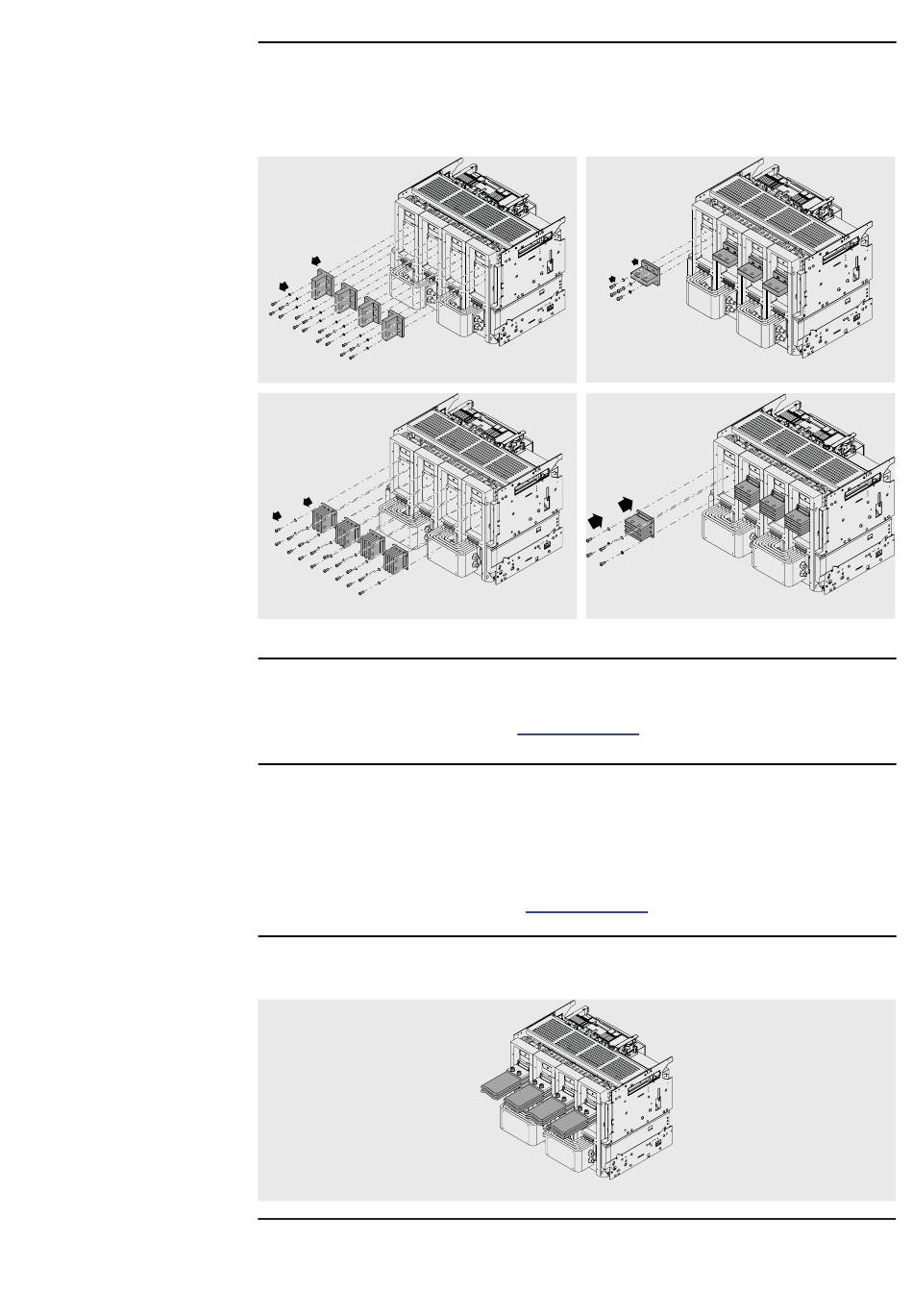

El interruptor se suministra con terminales con terminaciones simples. (IEC/UL Figura 58 UL y Figura 59 UL)
o terminaciones múltiples (solo para IEC Figura 60 IEC y Figura 61 IEC).
Con estos terminales posteriores es posible, en cualquier momento, pasar de horizontal a vertical y viceversa,
excepto que para las versiones E4.2 UL 2500A y 3200A. Ajustar los tornillos M8 con un par de apriete de
20 N m - 177 lb in.
Figura 58 UL
Figura 60 IEC
http://www.abb.com/abblibrary/DownloadCenter/
Está disponible también el siguiente diseño
es posible colocar barreras de aislamiento para la segregación de las partes bajo tensión.
Los separadores de fase son además obligatorios para interruptores fijos si entre dos fases, la distancia
mínima entre los tornillos de fijación de los terminales del interruptor con las barras de conexión es inferior
a 14 mm - 0,55".
Pueden Ustedes encontrar las informaciones relativas al montaje en el sitio http://www.abb.com/abblibrary/
DownloadCenter/, en particular en la hoja kit 1SDH001000R0810.
La conexión de un interruptor al circuito de potencia se logra mediante las barras de conexión del cuadro
eléctrico fijadas en los terminales del interruptor. El dimensionamiento de las barras está a cargo del
proyectista del cuadro eléctrico.
Figura 62
Figura 59 UL
Figura 61 IEC
- Cubículo Emax E4.2
1SDH001301R0001
