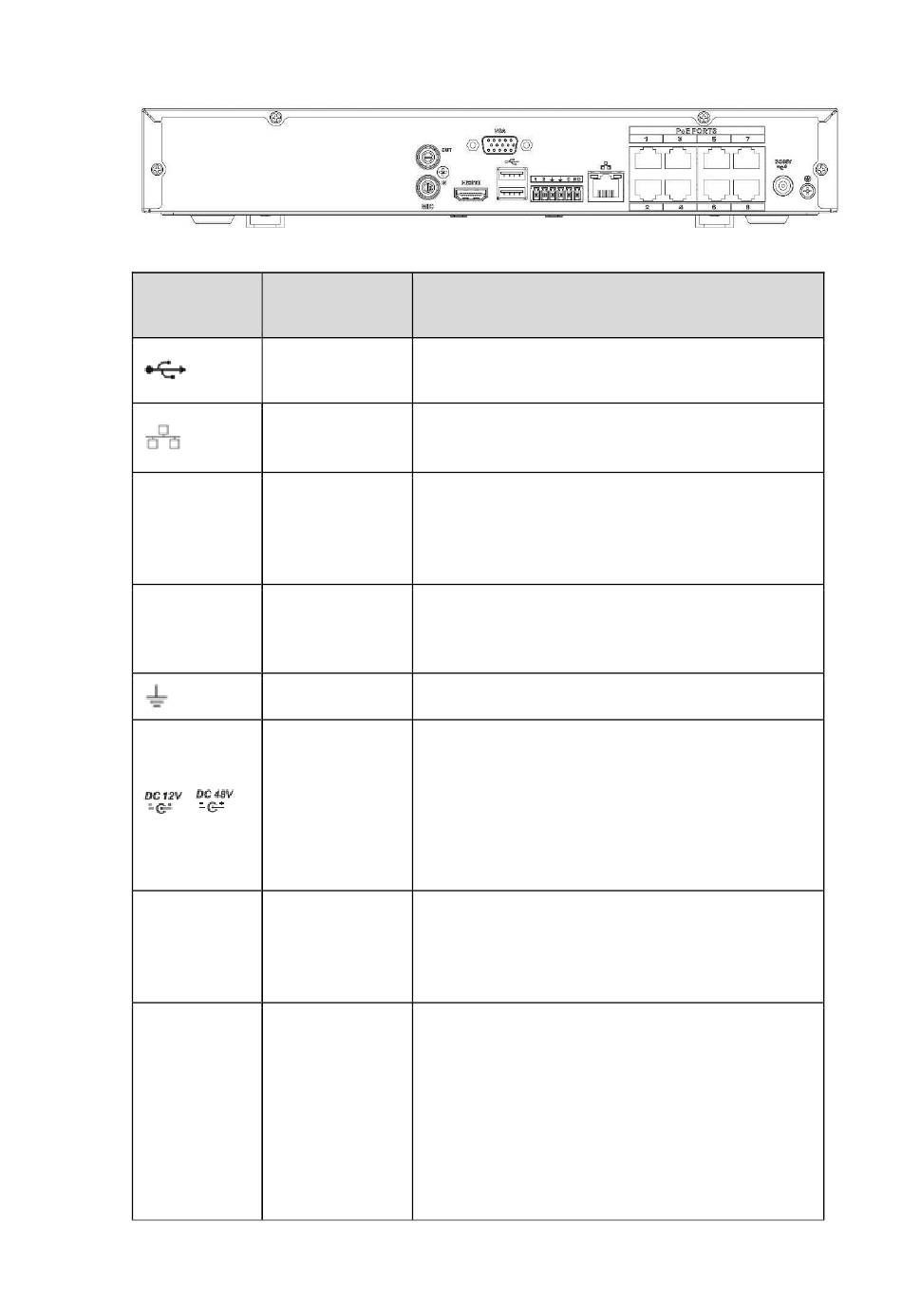

El panel trasero del NVR41H-8P se muestra en la Figura 2–24.
Nombre del
Conexión
Puerto
Puerto USB2.0
Puerto de red
Interfaz
multimedia de
HDMI
alta definición
(HDMI)
Puerto de salida
VGA
de ví deo VGA
GND
Puerto de
entrada de
/
alimentació n
Puerto de
MIC IN
entrada de
audio
Puerto de salida
MIC OUT
de audio
Figura 2–24
Tabla 2–15
Función
Puerto USB2.0 Para conectar al ratón, dispositivo
de almacenamiento USB, grabadora USB, etc.
Puerto Ethernet auto-adaptativo de 10M/100Mbps.
Se conecta al cable de red.
Puerto de salida de audio y ví deo de alta definició n.
Transmite ví deo de alta definición sin comprimir y
datos multicanal al puerto HDMI del dispositivo de
presentación. La versió n HDMI es la 1.4.
Puerto de salida de ví deo VGA. Saca la señ al de
ví deo analógico. Se puede conectar al monitor
para ver el ví deo analógico.
Terminal de tierra
Conector de alimentació n.
Para la serie NVR41, entrada de 12 VCC/2 A.
Para la serie NVR41-P, entrada de
48 VCC/1,5 A.
Para la serie NVR41-8P, entrada de
48 VCC/2 A.
Puerto de entrada de conversación bidireccional.
Para recibir la salida de la señal de audio
analógico desde dispositivos como micró fonos y
dispositivos de captación de sonido.
Puerto de salida de audio. Para sacar la señal de
audio analó gica hacia dispositivos tales como una
cadena de sonido.
Salida de conversación bidireccional.
Salida de audio en el monitor de ví deo de
1 ventana.
Salida de audio en la reproducció n de ví deo
de 1 ventana.
Panel frontal y panel trasero
37
