Data
Projector
Manual de instrucciones
Antes de poner en funcionamiento la unidad, lea atentamente este manual y el Manual de
referencia rápida suministrado y guárdelo para futuras consultas.

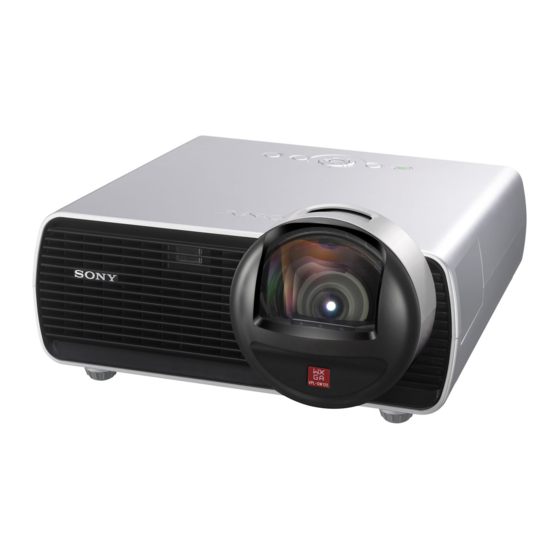

VPL-SX125
VPL-SW125
No todos los modelos están disponibles en todos los países y zonas.
Solicite información al distribuidor autorizado de Sony más cercano.
© 2011 Sony Corporation
4-283-582-31 (2)
Publicidad
Tabla de contenido
Manuales relacionados para Sony VPL-SX125
Resumen de contenidos para Sony VPL-SX125
- Página 1 Antes de poner en funcionamiento la unidad, lea atentamente este manual y el Manual de referencia rápida suministrado y guárdelo para futuras consultas. VPL-SX125 VPL-SW125 No todos los modelos están disponibles en todos los países y zonas. Solicite información al distribuidor autorizado de Sony más cercano. © 2011 Sony Corporation...
-
Página 2: Tabla De Contenido
Tabla de contenido Menú INFORMACIÓN ....28 Generalidades Ubicación y función de los controles ......... 3 Unidad principal ......3 Uso de las funciones de red ....29 Panel de conectores ...... 4 Visualización de la ventana de control del proyector con un Mando a distancia y Panel de navegador web ......29 control ........ -
Página 3: Ubicación Y Función De Los Controles
B Generalidades Ubicación y función de los controles Unidad principal g Indicador LAMP/COVER (página 32) h Panel de control (página 6) i Panel de conectores (página 4) j Detector del mando a distancia k Ajustador (página 13) l Altavoz m Bloqueo de seguridad a Objetivo de proyección Se conecta a un cable opcional de seguridad de la marca Kensington. -
Página 4: Panel De Conectores
Audio: conector de entrada HDMI entrada RGB (INPUT A/INPUT B (INPUT B (HDMI) solo está disponible para VPL-SX125)) o una entrada de señal de vídeo desde el conector de d S VIDEO (S VIDEO IN) entrada YP (INPUT A). - Página 5 Permite conectar el conector RS-232C del ordenador y los cables cruzados RS-232C. h Conector LAN (página 29) i Toma AC IN (∼) Permite conectar el cable de alimentación de ca suministrado. Ubicación y función de los controles...
-
Página 6: Mando A Distancia Y Panel De Control
Utilice esta tecla cuando se reciba una señal de ordenador a través del conector de entrada RGB (INPUT A/INPUT B (INPUT B solo está disponible para VPL-SX125)). e Uso de diversas funciones durante la proyección Tecla D ZOOM (Zoom digital) +/–... - Página 7 Pulse la tecla RESET para restablecer la Modo Lámpara: Bajo imagen anterior. Ahorro energía: Espera Modo Espera: Bajo Tecla PIC MUTING (vaya al paso 6) Interrumpe la imagen. Púlsela de nuevo Usuario: permite establecer cada para restablecer la imagen. elemento del menú del modo de Tecla AUDIO MUTING ahorro de energía como considere Silencia la salida de audio.
-
Página 8: Conexión Del Proyector
Conector de salida de audio Cable de audio (miniclavija estéreo) (no suministrado) Nota Es recomendable que ajuste la resolución del ordenador en 1.024 × 768 píxeles (VPL-SX125) o 1.280 × 800 píxeles (VPL-SW125) para el monitor externo. Conexión del proyector... -
Página 9: Conexión De Un Equipo De Vídeo
Conexión de un equipo de vídeo Las conexiones con una pletina de vídeo VHS, un reproductor de DVD o un reproductor de BD se describen para cada señal de entrada. S VIDEO IN Permite conectar un equipo de vídeo con un conector de salida de vídeo S. Cable de vídeo S (no suministrado) Conector de... - Página 10 INPUT B (solo VPL-SW125) Permite conectar equipos de vídeo con un conector de salida HDMI. Conector de Cable HDMI-DVI-D salida DVI-D (no suministrado) Ordenador Cable HDMI Conector de (no suministrado) salida HDMI Equipo de vídeo Notas • Utilice equipos compatibles con HDMI y cables con el logotipo de HDMI. •...
-
Página 11: Conexión A Un Monitor Externo Y Un Equipo De Audio
Las imágenes proyectadas y el audio se pueden emitir. La imagen se emite como una entrada de señal de ordenador desde el conector de entrada RGB (INPUT A/INPUT B (INPUT B solo está disponible para VPL-SX125)) o una entrada de señal de vídeo desde el conector de entrada YP (INPUT A). -
Página 12: Proyección/Ajuste De Una Imagen
B Proyección/Ajuste de una imagen Proyección de una imagen El tamaño de una imagen proyectada depende de la distancia existente entre el proyector y la pantalla. Instale el proyector de modo que la imagen proyectada se ajuste al tamaño de la pantalla. -
Página 13: Ajuste De La Imagen Proyectada
Ajuste de la imagen proyectada Enfoque Posición Botón de ajuste del ajustador Ajuste de la inclinación del proyector con el ajustador Puede ajustar la altura del proyector con la ayuda de los ajustadores. Al cambiar la inclinación del proyector con los ajustadores, puede modificar la posición de la imagen proyectada. -
Página 14: Cambio De La Relación De Aspecto De La Imagen Proyectada
Cambio de la relación de aspecto de la imagen proyectada Pulse ASPECT en el mando a distancia para cambiar la relación de aspecto de la imagen proyectada. También puede modificar la configuración en la opción Aspecto, en el menú AJUSTE DE ENTRADA (página 19, página 21). Corrección de la distorsión trapezoidal de la imagen proyectada (función Trapezoide) Es posible que la función Trapezoide no se ejecute automáticamente si la pantalla está... -
Página 15: Apagado De La Alimentación
Apagado de la alimentación Pulse la tecla ?/1 de la unidad principal o del mando a distancia. Aparece el mensaje. Vuelva a pulsarla según indique el mensaje. Desconecte el cable de alimentación de CA de la toma de pared. Después del paso 1, el ventilador continúa funcionando durante un tiempo para reducir el calor interno, aunque puede desconectar el cable de alimentación de CA antes de que se detenga el ventilador. -
Página 16: Uso De Un Menú
B Configuración y realización de ajustes mediante un menú Uso de un MENÚ Nota Las pantallas de menú que se utilizan en la siguiente explicación pueden variar en función del modelo que utilice. con las operaciones indicadas en el Pulse la tecla MENU para visualizar el paso 3. -
Página 17: Menú Configuración De Imagen
Menú CONFIGURACIÓN DE IMAGEN Para ajustar la imagen de cada señal de entrada. Elementos Descripciones de los elementos Modo Imagen Dinámico: enfatiza el contraste para producir una imagen “dinámica y viva”. Estándar: hace que la imagen sea natural y esté bien equilibrada. Juego: seleccione esta opción para las imágenes de videojuegos. - Página 18 *3: Esta opción está disponible cuando “Modo Imagen” está establecido en un elemento distinto de “Presentación”. *4: Esta opción no está disponible cuando se recibe una señal en B/N. *5: En función del sistema de color, es posible que esta opción no esté disponible cuando se recibe una señal de televisión analógica.
-
Página 19: Menú Ajuste De Entrada
Seleccione este ajuste cuando haya ruido en los bordes de la imagen. Notas *1: Disponible cuando una señal de ordenador se recibe desde el conector de entrada RGB (INPUT A/INPUT B (INPUT B solo está disponible para VPL-SX125)). Menú AJUSTE DE ENTRADA... - Página 20 *2: Disponible cuando una señal de ordenador entra desde el conector de entrada RGB (INPUT A/ INPUT B (INPUT B solo está disponible para VPL-SX125)) o una señal de vídeo entra desde el conector de entrada YP (INPUT A). *3: • Tenga en cuenta que si se utiliza el proyector de forma comercial o para la exhibición pública, la modificación de la imagen original mediante el cambio del modo de aspecto puede...
- Página 21 Aspecto VPL-SX125 *1: Si selecciona “Normal”, la imagen se proyectará con la misma resolución que la señal de entrada sin cambiar la relación de Señal de entrada Valor de configuración aspecto de la imagen original. recomendado e imagen proyectada (4:3) (Completo 1) *2: Si selecciona “Completo 2”, la imagen se...
- Página 22 VPL-SW125 *1: Si selecciona “Normal”, la imagen se proyectará con la misma resolución que la señal de entrada sin cambiar la relación de Señal de entrada Valor de configuración aspecto de la imagen original. recomendado e imagen proyectada *1 *2 *3 (4:3) (Completo 1) *2: Si selecciona “Completo 2”, la imagen se...
-
Página 23: Menú Ajuste
Menú AJUSTE El menú AJUSTE se utiliza para ajustar diversas funciones del proyector. Elementos Descripciones de los elementos APA inteligente Sí/No: si está ajustado en “Sí”, ejecuta automáticamente APA cuando *1 *2 se recibe una señal. Búsq. ent. auto. Sí/No: cuando está ajustado en “Sí”, el proyector detecta las señales de entrada en el siguiente orden: Entrada A/Entrada B/Vídeo/S Vídeo. - Página 24 *1: Ejecuta APA cuando se recibe una señal de ordenador a través del conector de entrada RGB (INPUT A/INPUT B (INPUT B solo está disponible para VPL-SX125)). *2: Si la imagen proyectada tiene una amplia zona negra a su alrededor, la función APA no funcionará...
-
Página 25: Menú Ajuste De Menú
Menú AJUSTE DE MENÚ El menú AJUSTE DE MENÚ se utiliza para configurar las operaciones mediante el uso del menú o del mando a distancia. Elementos Descripciones de los elementos Estado Sí: todos los estados en pantalla están habilitados. No: desactiva las indicaciones en pantalla, excepto los menús, el mensaje que aparece al apagar la alimentación y los mensajes de aviso. -
Página 26: Menú Ajuste Instalación
Menú AJUSTE INSTALACIÓN El menú AJUSTE INSTALACIÓN se utiliza para instalar el proyector. Elementos Descripciones de los elementos Trapezoide V Automático: define automáticamente la corrección trapezoidal. Cuando el proyector está instalado sobre una superficie irregular, tal vez esta opción no funcione correctamente. En este caso, seleccione “Manual” para ajustar manualmente la corrección trapezoidal. - Página 27 *2: Cuando el “Modo gran altitud” se ajusta en “Sí”, la velocidad del ventilador aumenta y el ruido procedente del ventilador se vuelve ligeramente más alto. *3: No podrá utilizar el proyector si olvida la contraseña. Si llama a personal especializado de Sony porque ha olvidado la contraseña, deberá estar en condiciones de proporcionar el número de serie del proyector y demostrar su identidad.
-
Página 28: Menú Información
Menú INFORMACIÓN El menú INFORMACIÓN permite confirmar diversos datos en el proyector, como las horas totales de uso de una lámpara. Elementos Descripciones de los elementos Nombre de modelo Muestra el nombre del modelo. Nº de Serie Muestra el número de serie. Muestra la frecuencia horizontal de la señal de entrada actual. -
Página 29: Uso De Las Funciones De Red
B Red Uso de las funciones de red La conexión a la red le permite utilizar las siguientes funciones: • Comprobación del estado actual del proyector a través de un navegador web. • Control a distancia del proyector a través de un navegador web. •... -
Página 30: Confirmación De La Información Relacionada Con El Proyector
Puede controlar el proyector desde el ordenador en la página Control. Nota Si olvida la contraseña, consulte con personal especializado de Sony. Ajuste de la ubicación Location: introduzca la información sobre el lugar en el que está instalado el proyector. -
Página 31: Uso De La Función De Informe De Correo Electrónico
User Name: introduzca el nombre de Uso de la función de informe usuario asignado. Puede introducir de correo electrónico hasta 64 caracteres. Password: introduzca la contraseña del Ajuste la función de informes por correo correo electrónico. electrónico en la página Mail Report. Los SMTP Server: introduzca la dirección valores introducidos no se aplicarán a menos del servidor de correo saliente... -
Página 32: Indicadores
El proyector se encuentra en un estado anómalo. Los síntomas se indican mediante un número de parpadeos. Resuelva el problema de acuerdo con las indicaciones siguientes. Si vuelve a mostrar este síntoma, consulte con personal especializado de Sony. Parpadea dos La temperatura interna es anormalmente alta. Compruebe los veces siguientes elementos. -
Página 33: Lista De Mensajes
Lista de mensajes Cuando en la imagen proyectada aparezca cualquiera de los siguientes mensajes de la lista, resuelva el problema de acuerdo con la tabla siguiente. Mensaje Significado/Solución Página Temperatura alta! Apag. Compruebe los siguientes elementos. 3, 38 1min. • Compruebe visualmente si hay algo que bloquee los orificios de ventilación. -
Página 34: Solución De Problemas
Solución de problemas Antes de solicitar una reparación del proyector, intente diagnosticar el problema siguiendo las instrucciones que se indican a continuación. Síntoma Solución Página La alimentación no se Compruebe si el cable de alimentación de ca está firmemente – activa. - Página 35 Síntoma Solución Página La imagen es oscura o Los ajustes de “Brillo”, “Contraste”, y “Modo Lámpara” 17, 26 demasiado brillante. afectan al brillo de la imagen. Compruebe si el valor es adecuado. La imagen se oscurecerá cuando la lámpara esté quemada. Compruebe el “Contador lámpara”, y sustituya la lámpara por una nueva si fuera necesario.
-
Página 36: Sustitución De La Lámpara
• Si la lámpara se rompe, póngase en contacto con personal especializado de Sony. No sustituya la lámpara usted mismo. • Cuando sustituya la lámpara, asegúrese de sujetarla por el lugar indicado para tirar de ella recto hacia fuera. - Página 37 Inserte por completo la lámpara nueva hasta que quede encajada firmemente en su sitio. Apriete los 2 tornillos. Cierre la cubierta de la lámpara y apriete el tornillo 1. Nota Asegúrese de instalar firmemente la lámpara y su cubierta, tal como estaban. Si no lo hace, no podrá...
-
Página 38: Limpieza Del Filtro De Aire
Si no es posible eliminar el polvo del filtro de aire incluso después de haberlo limpiado, sustitúyalo por uno nuevo. Para obtener información detallada sobre un nuevo filtro de aire, consulte con personal especializado de Sony. Precaución Si no limpia el filtro de aire, es posible que se acumule el polvo y lo obstruya. Como consecuencia, la temperatura puede aumentar en el interior de la unidad, lo que podría... -
Página 39: Especificaciones
Fuente de luz Lámpara de mercurio de alta presión, tipo de 210 W Tamaño de la VPL-SX125: De 50 pulgadas a 110 pulgadas (de 1,27 m imagen proyectada a 2,79 m) VPL-SW125: De 50 pulgadas a 100 pulgadas (de 1,27 m... - Página 40 Elemento Descripción Modelo VPL-SX125/VPL-SW125 INPUT OUTPUT INPUT A Conector de entrada RGB/YP : hembra Mini D-sub (Ordenador/vídeo) de 15 contactos, G con sincronización/Y: 1 Vp-p ± 2 dB, sincronización negativa, terminación de 75 ohmios, RGB/P : 0,7 Vp-p ± 2 dB, terminación de 75 ohmios, señal de sincronización: alta impedancia de nivel TTL,...
- Página 41 El diseño y las especificaciones de la unidad, incluidos los accesorios opcionales, están sujetos a cambios sin previo aviso. Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE RESPONSIBLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS...
-
Página 42: Asignación De Contactos
Asignación de contactos Conector de entrada RGB (mini D-sub de 15 contactos, hembra) Entrada de Entrada de vídeo (rojo) R suministro eléctrico para Entrada de vídeo (verde) Entrada de vídeo (azul) B DDC/SDA RESERVE Señal de sincronización horizontal GND (R) Señal de sincronización vertical... - Página 43 Conector de Señales de entrada admitidas fH [kHz]/ entrada Resolución fV [Hz] Señal de ordenador HDMI Conector de 1360 × 768 47,7/60 fH [kHz]/ entrada Resolución fV [Hz] 1440 × 900 55,9/60 HDMI 1280 × 800 49,7/60 640 × 350 31,5/70 37,9/85 Señal de televisión digital...
-
Página 44: Distancia De Proyección
Parte frontal Imagen centro del objetivo del objetivo proyectada hasta la parte inferior de la pantalla VPL-SX125 Distancia de proyección Unidad: m (pulgadas) Altura H desde el Tamaño de la imagen proyectada Distancia de centro del objetivo proyección L hasta la parte inferior Diagonal D Anchura ×... - Página 45 Expresión núm. 1 Unidad: m (pulgadas) Distancia de proyección L L=0,013009 × D – 0,0384 (L=0,512178 × D – 1,5125) Expresión núm. 2 Altura H desde el centro del objetivo hasta la parte inferior de la pantalla H=0,00152 × D (H=0,06000 × D) VPL-SW125 Distancia de proyección Unidad: m (pulgadas)
-
Página 46: Instalación En El Techo (Parte Superior Paralela Al Techo)
Instalación en el techo (Parte superior paralela al techo) Precaución No monte en ningún caso el proyector en el techo ni lo mueva sin la ayuda de otra persona. Asegúrese de consultar con personal especializado (cualificado) de Sony. Altura H desde el Parte frontal del objetivo... - Página 47 Expresión núm. 2 Altura H desde el centro del objetivo hasta la parte superior de la pantalla H=0,00152 × D (H=0,06000 × D) En el caso de instalación en el techo, pregunte a su distribuidor si dispone de un kit de montaje homologado para este producto.
-
Página 48: Dimensiones
Dimensiones Frente 313,4 (12 79,7 (3 Unidad: mm (pulgadas) Lateral 349,3 (13 269 (10 144,9 114,1 Unidad: mm (pulgadas) Dimensiones... - Página 49 Lateral (Parte superior paralela al techo) 69,4 Centro del objetivo 79,9 (3 Unidad: mm (pulgadas) Parte inferior 27,3 (1 24,4 ( 40,2 Centro del objetivo 77 (3 40,2 131,8 8,2 ( 24,4 ( 18,1 ( 22,7 ( 79,3 (3 125,4 (4 249 (9 Unidad: mm (pulgadas) Dimensiones...
-
Página 50: Índice
Encender ..........6, 12 Índice Enfoque ............13 Entrada ............4 Especificaciones ........39 Estado ............25 AC IN ............5 Ahorro energía ........23 Ajustador ..........3, 13 Fase Punto ..........19 Ajustar señal ..........19 fH .............28 Anillo de enfoque ........3 Filtro de aire ..........38 APA ............ - Página 51 Acerca de las marcas comerciales Orificios de ventilación ......3 • Adobe y Adobe Acrobat son marcas comerciales o marcas comerciales registradas de Adobe Systems Incorporated en los Estados Unidos y/o en Panel de conectores ....... 3, 4 otros países. Panel de control .........
- Página 52 Sony Corporation...
