1
2
1. 6 mm
10. Cuando la carcasa esté en la posición deseada,
apriete la tuerca de bloqueo lateral de la pletina de
suspensión para fijar la posición nueva (Figura 52).
Apriete la tuerca de bloqueo lateral de la pletina de
suspensión.
11. Siga nivelando la carcasa comprobando la inclinación
longitudinal (delante/detrás) de las cuchillas; consulte
Ajuste de la inclinación longitudinal de las cuchillas.

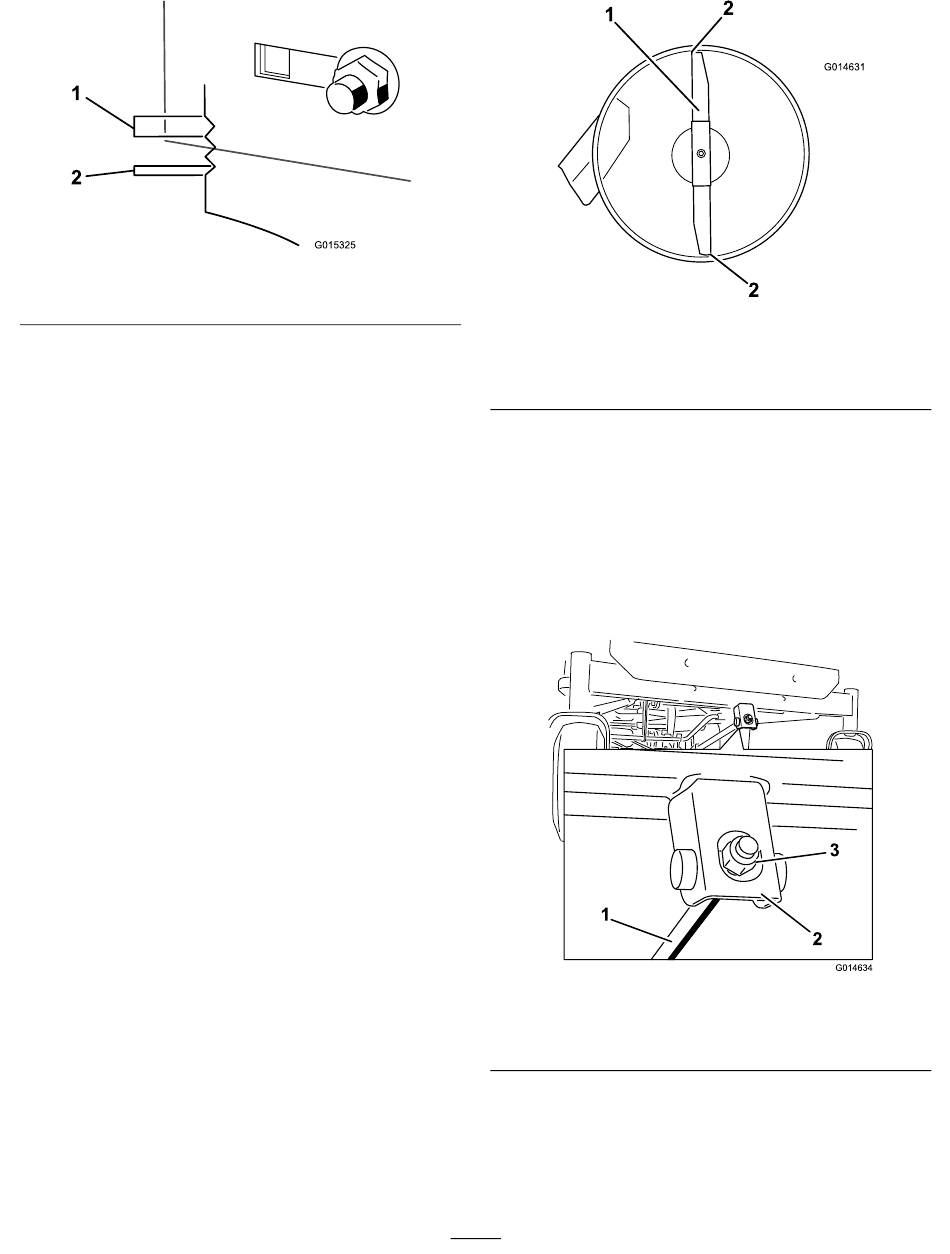

Ajuste de la inclinación longitudinal de
las cuchillas
Verifique la inclinación longitudinal de las cuchillas cada
vez que instale el cortacésped. Si la parte delantera
del cortacésped está más de 7,9 mm más baja que la
parte trasera del cortacésped, ajuste la inclinación de las
cuchillas siguiendo estas instrucciones:
1. Aparque la máquina en una superficie nivelada y
desengrane el mando de control de las cuchillas.
2. Mueva las palancas de control de movimiento hacia
fuera a la posición de aparcar, pare el motor, retire
la llave y espere a que se detengan todas las piezas
en movimiento antes de abandonar el puesto del
operador.
3. Ponga la palanca de ajuste de altura de corte en la
posición intermedia.
Nota: Compruebe y ajuste la nivelación lateral de
las cuchillas si no lo ha hecho ya; consulte Nivelación
lateral.
4. Gire cuidadosamente las cuchillas colocándolas en el
sentido de avance de la máquina (Figura 54).
G015325
Figura 53
2. 3,2 mm
1
1. Cuchilla orientada en el sentido de la marcha
2. Mida aquí la distancia entre la punta de la cuchilla y la
superficie plana.
5. Mida entre la punta de la cuchilla delantera y la
superficie plana y entre la punta de la cuchilla trasera
y la superficie plana (Figura 54). Si la punta de la
cuchilla delantera no está entre 1,6 y 7,9 mm más
baja que la punta de la cuchilla trasera, ajuste la
contratuerca delantera.
6. Para ajustar la inclinación longitudinal, gire la tuerca
de ajuste de la parte delantera del cortacésped
(Figura 55).
1
1. Varilla de ajuste
2. Bloque de ajuste
7. Para elevar la parte delantera del cortacésped, apriete
la tuerca de ajuste. Para bajar la parte delantera del
cortacésped, afloje la tuerca de ajuste.
8. Compruebe la inclinación longitudinal de nuevo
después del ajuste. Siga ajustando la tuerca hasta
41
2
G014631
2
Figura 54
3
2
G014634
Figura 55
3. Contratuerca
