N.º de modelo NTIVEL70417.0
N.º de serie
Escriba el número de serie en el
espacio superior para su referencia.
Adhesivo con el
número de serie
SERVICIO DE
ATENCIÓN AL CLIENTE
ESPAÑA
Teléfono: 901 900 131
Sitio web: www.iconsupport.eu
Correo electrónico:
csuk@iconeurope.com
Dirección postal:
ICON Health & Fitness, Ltd.
Unit 1D, The Gateway
Fryers Way, Silkwood Park
OSSETT
WF5 9TJ
UNITED KINGDOM
PRECAUCIÓN
Lea todas las instrucciones
y avisos de este manual antes
de usar el equipo. Guarde
este manual para futuras
consultas.
MANUAL DEL USUARIO
www.iconeurope.com
Publicidad
Tabla de contenido
Manuales relacionados para NordicTrack E480
Resumen de contenidos para NordicTrack E480
- Página 1 N.º de modelo NTIVEL70417.0 MANUAL DEL USUARIO N.º de serie Escriba el número de serie en el espacio superior para su referencia. Adhesivo con el número de serie SERVICIO DE ATENCIÓN AL CLIENTE ESPAÑA Teléfono: 901 900 131 Sitio web: www.iconsupport.eu Correo electrónico: csuk@iconeurope.com Dirección postal:...
-
Página 2: Tabla De Contenido
ÍNDICE DE CONTENIDO COLOCACIÓN DE LOS ADHESIVOS DE ADVERTENCIA..........2 AVISOS IMPORTANTES . -
Página 3: Avisos Importantes
AVISOS IMPORTANTES ADVERTENCIA: para reducir el riesgo de sufrir lesiones graves, lea todos los avisos e instrucciones importantes de este manual y todas las advertencias fijadas a la elíptica antes de usarla. ICON no se hace responsable de los daños personales o materiales que pudieran derivarse del uso de este producto. -
Página 4: Antes De Empezar

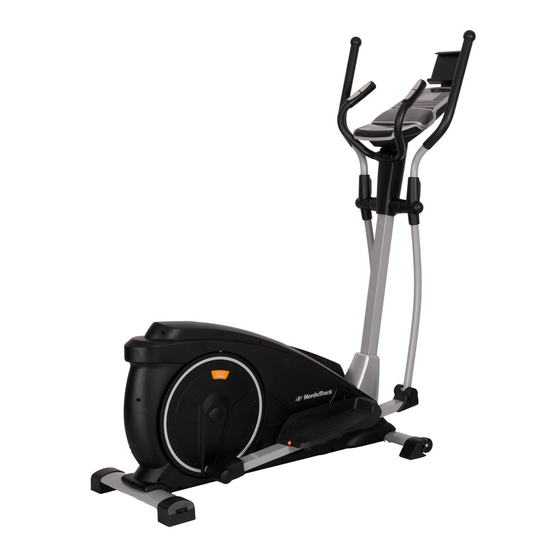

ANTES DE EMPEZAR Gracias por escoger la nueva elíptica NORDICTRACK facilitarnos la tarea, tenga a mano el número de modelo E480. La elíptica E480 cuenta con una serie de del producto y el número de serie antes de ponerse en características... -
Página 5: Cuadro De Identificación De Piezas
CUADRO DE IDENTIFICACIÓN DE PIEZAS Utilice los dibujos que aparecen más abajo para identificar las piezas pequeñas necesarias para el montaje. El número que aparece junto a cada dibujo es el número clave de la pieza en la LISTA DE PIEZAS incluida en la parte final de este manual. -
Página 6: Montaje
MONTAJE • Para realizar el montaje son necesarias dos para identificar las piezas pequeñas. El número que personas. aparece entre paréntesis debajo de cada dibujo es el número clave de la pieza, de la LISTA DE • Coloque todas las piezas en un espacio despejado PIEZAS incluida en la parte final de este manual. - Página 7 PASO 2 I. Coloque la tapa del mástil (58) en el poste del manillar (4). II. Conecte el cable de extensión (50) al cable del sensor (57) en primer lugar y, a continuación, fije el poste del manillar (4) al cuadro principal (1) con el tornillo Allen (53), la arandela de presión (18), y la arandela plana (12) tal como se muestra.
- Página 8 PASO 3 Inserte el eje largo (56) en el poste del manillar (4), conecte el tubo articulado (7L/R) en el eje largo (56) con un tornillo Allen (26), la arandela de presión (25), la arandela plana (59), la arandela en D (24) y la arandela alabeada (21).
- Página 9 PASO 4 Acople firmemente el manillar (6L/R) al tubo articulado (7L/R) con un tornillo de cabeza redonda (44), una arandela combada (43) y una tuerca de nailon (13). Pase el cable de pulso manual (55) por el interior del orificio del poste del manillar (4) y luego sáquelo por la abrazadera del ordenador por la parte superior, tal como se muestra.
- Página 10 PASO 6 Primero, inserte el cable de extensión (50) y conecte el cable de pulso manual (55) al cable de la consola (47) adecuadamente. A continuación, fije la consola (47) a la abrazadera del poste del manillar (4) con tornillo Phillips (52) y una arandela plana (77).
-
Página 11: Cómo Usar La Elíptica
CÓMO USAR LA ELÍPTICA CÓMO HACER EJERCICIO EN LA BICICLETA CUANDO HAYA TERMINADO DE HACER EJERCICIO Para subir a la bicicleta elíptica, agarre los brazos del Si los pedales no se mueven durante varios minutos cuerpo superior y pise el pedal que se encuentra en la apagará... -
Página 12: Características De La Consola
CARACTERÍSTICAS DE LA CONSOLA Contactos CARACTERÍSTICAS DE LA CONSOLA La consola avanzada ofrece una serie de características concebidas para hacer de sus entrenamientos una experiencia más eficaz y agradable. Cuando utilice el modo manual de la consola, podrá modificar la resistencia de los pedales pulsando un botón. También puede crear entrenamientos personalizados de forma manual con alternancia de intervalos de alta y baja intensidad. - Página 13 CÓMO UTILIZAR EL MODO MANUAL Resistance (Resistencia): este indicador le mostrará el nivel de resistencia de los pedales durante unos 1. Empiece a pedalear o pulse cualquier botón de segundos cada vez que el nivel de resistencia cambie. la consola para encender la consola. RPM: este indicador mostrará...
-
Página 14: Importante
Al finalizar cada segmento del entrenamiento, se Si hay láminas Contactos escucharán varios tonos. Si hay programado un nivel de plástico en los de resistencia y/o velocidad objetivo diferente para contactos metálicos del el siguiente segmento, el nivel de resistencia y/o monitor manual de ritmo velocidad objetivo aparecerá... - Página 15 A continuación, pulse el botón de reproducción en su BLUETOOTH está habilitada en su dispositivo reproductor de audio personal. Ajuste el nivel de volumen inteligente. con los botones de aumento y disminución del volumen de A continuación, abra la aplicación iFit y siga las la consola o con el control de volumen de su reproductor instrucciones para crear una cuenta iFit y personalizar de audio personal.
-
Página 16: Mantenimiento Y Resolución De Problemas
MANTENIMIENTO Y RESOLUCIÓN DE PROBLEMAS MANTENIMIENTO SOLUCIÓN DE PROBLEMAS DE LA CONSOLA Es importante un mantenimiento periódico para lograr un Si la consola no muestra su ritmo cardíaco cuando agarre rendimiento óptimo y reducir el desgaste. Inspeccione y el monitor manual de ritmo cardíaco o si el ritmo cardíaco apriete correctamente todas las piezas cada vez que utilice que se muestra parece ser demasiado alto o demasiado la elíptica. -
Página 17: Lista De Piezas
LISTA DE PIEZAS N.º de modelo NTIVEL70417.0 N.º de N.º de Cant. Descripción clave clave Cant. Descripción Cuadro principal Cable de extensión Tubo inferior delantero 51a/b Protección Tubo inferior trasero Tornillo Phillips M4.2×12 Poste del manillar Tornillo Allen M8×16 Manillar fijo Adaptador 6L/R Manillar... -
Página 18: Dibujo De Despiece
DIBUJO DE DESPIECE... - Página 19 DIBUJO DE DESPIECE...
-
Página 20: Pedido De Piezas De Repuesto
PEDIDO DE PIEZAS DE REPUESTO Para pedir piezas de repuesto, consulte la portada de este manual. Para facilitarnos la tarea, cuando se ponga en contacto con nosotros, deberá tener a mano la siguiente información: • el número de serie y el número del modelo del producto (consulte la portada de este manual) •...
