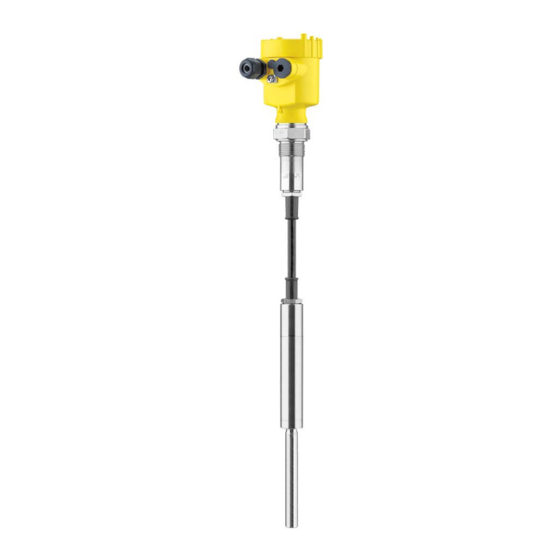

Vega VEGAVIB 62 Instrucciones De Servicio
Interruptor de nivel vibratorio con cable de suspensión para sólidos granulados
Ocultar thumbs
Ver también para VEGAVIB 62:
- Instrucciones de servicio (20 páginas) ,
- Información sobre el producto (20 páginas) ,
- Instrucciones de seguridad (16 páginas)
Manuales relacionados para Vega VEGAVIB 62
Resumen de contenidos para Vega VEGAVIB 62
- Página 1 Instrucciones de servicio Interruptor de nivel vibratorio con cable de suspensión para sólidos granulados VEGAVIB 62 Relé (DPDT) Document ID: 29271...
-
Página 2: Tabla De Contenido
Cambiar módulo electrónico ..................22 Procedimiento en caso de reparación ................24 Desmontaje Secuencia de desmontaje ....................25 Eliminar .......................... 25 Anexo Datos técnicos ....................... 26 Dimensiones ........................29 Derechos de protección industrial .................. 32 Marca registrada ......................32 VEGAVIB 62 • Relé (DPDT) - Página 3 Instrucciones de seguridad para zonas Ex En caso de aplicaciones Ex atender las instrucciones de seguridad específicas Ex. Las mismas están anexas en forma de documen- tación en cada instrumento con aprobación Ex y forman parte del manual de instrucciones. Estado de redacción: 2017-03-06 VEGAVIB 62 • Relé (DPDT)
-
Página 4: Acerca De Este Documento
El punto precedente caracteriza una lista sin secuencia obligatoria → Paso de procedimiento Esa flecha caracteriza un paso de operación individual. Secuencia de procedimiento Los números precedentes caracterizan pasos de operación secuen- ciales. Eliminación de baterías Este símbolo caracteriza indicaciones especiales para la eliminación de baterías y acumuladores. VEGAVIB 62 • Relé (DPDT) -
Página 5: Para Su Seguridad
Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGAVIB 62 es un sensor para la detección de nivel. Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto". -
Página 6: Instrucciones De Seguridad En El Equipo
Encontrará la declaración de conformidad UE en nuestro sitio web bajo www.vega.com/downloads. Conformidad SIL VEGAVIB 62 cumple los requisitos de la seguridad funcional según IEC 61508. Otras informaciones se encuentran en el manual de segu- ridad "VEGAVIB Serie 60". Instrucciones de seguridad para zonas Ex En caso de aplicaciones Ex tener en cuenta las instrucciones de se- guridad específicas Ex.Estas forman parte del manual de instruccio-... -
Página 7: Descripción Del Producto
• Tapa de la carcasa • Carcasa con electrónica • Conexión al proceso con varilla vibratoria Fig. 1: VEGAVIB 62 con carcasa plástica Tapa de la carcasa Carcasa con electrónica Conexión a proceso Placa de tipos La placa de tipos contiene los datos más importantes para la identifi- cación y empleo del instrumento. -
Página 8: Principio De Operación
Detección de sólidos en agua Si se ha pedido el VEGAVIB 62 como equipo para la detección de sólidos en agua, la varilla vibratoria está ajustada a la densidad del agua. En en caso de recubrimiento por agua (Densidad: 1 g/ cm³/0.036 lbs/in) el VEGAVIB 62 avisa descubierto. -
Página 9: Configuración
Proteger de los rayos solares • Evitar vibraciones mecánicas • Temperatura de almace- Temperatura de almacenaje y transporte ver "Anexo - Datos técni- naje y transporte cos - Condiciones ambientales" • Humedad relativa del aire 20 … 85 % VEGAVIB 62 • Relé (DPDT) -
Página 10: Montaje
Punto de conmutación Básicamente hay que montar VEGAVIB 62 en posición vertical. Hay que montar el equipo sólo de forma tal que el elemento vibratorio se encuentre a la altura del punto de conmutación deseado. -
Página 11: Manipulación
La varilla vibratoria tiene que ser montado en función de la posición del orificio de llenado y vaciado en el depósito. En el caso de depósitos cilíndricos para compensar el error de medición, resultante a causa del cono de apilado, hay que montar el sensor a una distancia d/10 de la pared del depósito. VEGAVIB 62 • Relé (DPDT) - Página 12 4 Montaje Fig. 3: Llenado y vaciado central Fig. 4: Llenado central, vaciado lateral VEGAVIB 62 2 Orificio de vaciado 3 Orificio de llenado VEGAVIB 62 • Relé (DPDT)
- Página 13 Afluencia de producto Cuando VEGAVIB 62 está montado en la corriente de llenado, pueden producirse conexiones erróneas indeseadas. Por eso, montar VEGAVIB 62 en un punto del depósito donde no se puedan produ- cir influencias perturbadoras tales como p. Ej., aberturas de carga, agitadores, etc. Fig. 5: Afluencia de producto Protección de impacto...
- Página 14 4 Montaje > 125 mm (> 5") Fig. 6: Pantalla de choque para la protección contra daños VEGAVIB 62 • Relé (DPDT)
-
Página 15: Conectar A La Alimentación De Tensión
En las áreas protegidas contra explosión emplear solamente racores atornillados para cables homologados para VEGAVIB 62. En el caso de aplicaciones Ex hay que tener en cuenta las especifi- Cable de conexión caciones de montaje correspondientes. -
Página 16: Pasos De Conexión
9. Apretar la tuerca de unión del racores atornillados para cables, la junta tiene que abrazar el cable completamente 10. Realizar un nuevo ajuste en caso necesario 11. Atornillar la tapa de la carcasa Con ello queda establecida la conexión eléctrica. VEGAVIB 62 • Relé (DPDT) -
Página 17: Esquema De Conexión Para Carcasa De Una Cámara
Acero inoxidable, pulimentado electrolítico (no para Ex d) 5 Elemento de filtro para la compensación de la presión de aire (no con Ex d) Esquema de conexión Recomendamos la conexión del VEGAVIB 62 de forma tal, que el circuito de corriente de conmutación esté abierto en caso de aviso de nivel límite, rotura de línea o fallo (estado seguro). -
Página 18: Puesta En Marcha
Generalmente, ajustar el modo de operación con el conmutador de modo de operación (2) antes de la puesta en funcionamiento del VEGAVIB 62. Si se conmuta el conmutador de modo de operación (2) posteriormente, cambia la salida de conexión. Ello significa que los equipos conectados a continuación se activan eventualmente. -
Página 19: Conmutación De Modos De Operación
6 Puesta en marcha El potenciómetro del VEGAVIB 62 viene ajustado de fábrica al tope derecho (> 0,3 g/cm³ ó 0.011 lbs/in³). En caso de sólidos especial- mente ligeros, gire el potenciómetro al tope izquierdo (0,02 … 0,1 g/ cm³ ó 0.0007 … 0.0036 lbs/in³). De esta forma aumenta la sensibi- lidad del VEGAVIB 62, pudiendo detectar sólidos ligeros con más... - Página 20 (6) (7) Relé sin corriente Rojo Fallo de la alimentación de a voluntad tensión (Modo de operación mín./ (6) (7) máx.) Relé sin corriente Fallo a voluntad (6) (7) Relé sin corriente rojo intermitente VEGAVIB 62 • Relé (DPDT)
-
Página 21: Mantenimiento Y Eliminación De Fallos
Línea directa de asisten- Si estas medidas no produjeran ningún resultado, en casos urgen- cia técnica - Servicio 24 tes póngase en contacto con la línea directa de servicio de VEGA horas llamando al número +49 1805 858550. La línea directa esta disponible durante las 24 horas incluso fuera de los horarios normales de trabajo 7 días a la semana. -
Página 22: Comprobar La Señal De Conmutación
El VEGAVIB 62 avisa des- defectuoso. Si la función de conexión falla nuevamente cubierto con cobertura del en el modo de funcionamiento correcto, enviar el equi- producto (protección con-... -
Página 23: Información
14. Comprobar la hermeticidad del racor atornillado para cables. La junta tiene que abrazar el cable completamente. 15. Atornillar la tapa de la carcasa Con esto termina el cambio de la electrónica. VEGAVIB 62 • Relé (DPDT) -
Página 24: Procedimiento En Caso De Reparación
Colocar el formulario lleno y una hoja de datos de seguridad even- tualmente en la parte externa del equipo • Favor de consultar la dirección para la devolución en la represen- tación de su competencia, que se encuentran en nuestro sitio Web www.vega.com VEGAVIB 62 • Relé (DPDT) -
Página 25: Desmontaje
Materiales: ver "Datos técnicos" Si no tiene posibilidades, de reciclar el equipo viejo de forma es- pecializada, consulte con nosotros acerca de las posibilidades de reciclaje o devolución. VEGAVIB 62 • Relé (DPDT) -
Página 26: Anexo
PA, acero inoxidable, latón Ʋ Junta prensaestopas Ʋ Tapón prensaestopas Conexiones a proceso Ʋ Rosca para tubos, cilíndrica G1, G1½ (DIN 3852-A) Ʋ Rosca para tubos, cónica (AS- 1 NPT, 1½ NPT ME B1.20.1) 1 NPT: diámetro del núcleo de la rosca interna > 29,2 mm (1.15 in) VEGAVIB 62 • Relé (DPDT) - Página 27 Material de contacto (Contacto de relé) AgNi (Plaqueado con) o AgSnO (Plaqueado con AU) Modos de operación (conmutables) min./max. Retardo de conexión Ʋ En caso de cobertura 0,5 s Ʋ En caso de liberación VEGAVIB 62 • Relé (DPDT)
- Página 28 Consumo de energía máx 8 VA (AC), 1,5 W (DC) Medidas de protección eléctrica Grado de protección IP 66/IP 67 (NEMA Type 4X) Categoría de sobretensión máx. 20 mm (0.8 in) con densidad de producto < 0,03 g/cm³ (0.0011 lbs/in³). VEGAVIB 62 • Relé (DPDT)
-
Página 29: Homologaciones
Por ello, con estos equipos hay que observar los documentos de homologación correspondientes. Éstos se incluyen con el material suministrado o se pueden descargar de www.vega.com mediante "VEGA Tools" y Búsqueda de instrumento", así como del área general de descarga. - Página 30 G1 1 / 2 ø 29 mm (1.14") ø 11 mm (0.43") ø 29 mm (1.14") ø16 mm (0.63") Fig. 29: VEGAVIB 62 con cable portador de PUR Longitud del sensor, ver capítulo "Datos técnicos" VEGAVIB 62 • Relé (DPDT)
- Página 31 9 Anexo ø 29 mm (1.14") ø 10 mm (0.39") ø 29 mm (1.14") ø16 mm (0.63") Fig. 30: VEGAVIB 62 con cable portador de FEP Longitud del sensor, ver capítulo "Datos técnicos" VEGAVIB 62 • Relé (DPDT)
-
Página 32: Derechos De Protección Industrial
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectue- lle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Página 33 Notes VEGAVIB 62 • Relé (DPDT)
- Página 34 Notes VEGAVIB 62 • Relé (DPDT)
- Página 35 Notes VEGAVIB 62 • Relé (DPDT)
-
Página 36: Fecha De Impresión
Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2017 VEGA Grieshaber KG Teléfono +49 7836 50-0 Am Hohenstein 113...
