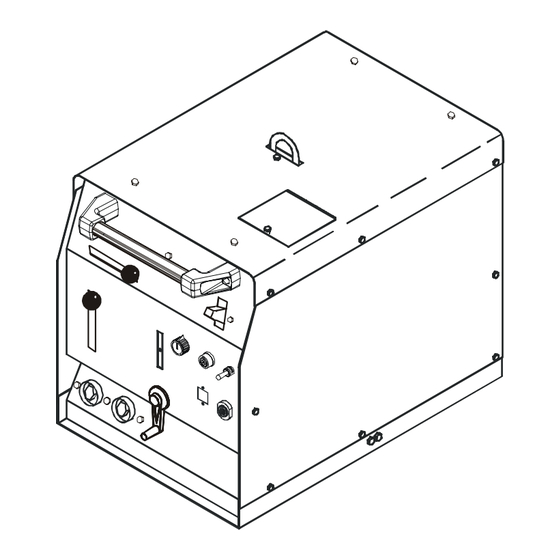

- Página 1 ELECTRODO REVESTIDO (SMAW) EL PODER DE LA ALTA TECNOLOGIA PROCESO TIG (GTAW). DESCRIPCIÓN SOLDADORA DE TIPO CA Y CD MI 2-300 CACD AF SOLDADORA DE ARCO CA/CD Visite nuestro website en: www.siisa-infra.com.mx PROPORCIONE ESTE MANUAL AL OPERADOR. MANUAL DE OPERACION...
-
Página 2: Tabla De Contenido
CONTENIDO REGLAS DE SEGURIDAD EN LA SOLDADURA POR ARCO ELECTRICO ......i SECCION 1 -- PALABRAS Y SEÑALES DE SEGURIDAD ............. 1 SECCION 2 -- ESPECIFICACIONES ..................1 2 - 1. CURVAS VOLTS - AMPERES ......................2 - 2. CURVAS DE CICLO DE TRABAJO..................... SECCION 3 -- INSTALACION .................... -
Página 3: Reglas De Seguridad En La Soldadura Por Arco Electrico
REGLAS DE SEGURIDAD EN LA SOLDADURA POR ARCO ELECTRICO PRECAUCIÓN La Soldadura de Arco Eléctrico puede ser peligrosa PROTEJASE USTED MISMO Y A OTROS DE POSIBLES SERIOS ACCIDENTES. MANTENGA A LOS NIÑOS ALEJADOS DE LOS LUGARES DE TRABAJO. MANTENGA A LAS PERSONAS CON REGULADORES DE LATIDO CARDIACO LEJOS DE LAS AREAS DE TRABAJO. En soldadura, como en la mayoría de los trabajos. - Página 4 8.- No utilice la soldadura para deshielar tuberías congeladas. 10.- Use prendas de vestir de material natural tal como guantes, petos y polainas de cuero, zapatos industriales y cascos. 9.- Retire el electrodo del portaelectrodo o corte el microalambre del tubo de contacto cuando no este en uso.
-
Página 5: Seccion 1 -- Palabras Y Señales De Seguridad
SECCION 1 PALABRAS Y SEÑALES DE SEGURIDAD La siguiente simbología de seguridad y palabras claves se utilizan durante todo el instructivo para llamar la atención y para identificar los diferentes niveles de peligro e instrucciones especiales. La mención de la palabra cuidado nos indica que ciertos procedimientos ó conductas CUIDADO deberán seguirse para evitar serios daños corporales ó... -
Página 6: Curvas De Ciclo De Trabajo
2-2 CURVA DE CICLO DE TRABAJO. Excediendo los ciclos de trabajo pueden dañar la unidad. No ADVERTENCIA exceda los ciclos de trabajo indicados. 50 % Ciclo de Trabajo a 250 Amps. Definición Ciclo de trabajo es el porcentaje de 10 minutos en el cual la unidad puede soldar a la corriente nominal sin sobrecalentarse. -
Página 7: Seleccion Y Preparacion De Los Cables De Salida Para Soldar
3-3 SELECCION Y PREPARACION DE LOS CABLES PARA SOLDAR. 1.- Cables del circuito de soldadura. Deter- mine la longitud total del cable en el circuito de soldadura y la máxima corriente para soldar. Por ejemplo, Use la tabla 3-1 para seleccionar el calibre la longitud to- adecuado del conductor. -
Página 8: Conexiones De Gas Y Agua
3-5 CONEXIONES DE AGUA(OPCIONAL) Y GAS(SOLO PROCESO TIG). Las válvulas solenoides para el control de agua y gas, están localizadas al lado derecho del frente de la máquina. OPCIONAL 1.- VÁLVULA DE GAS. Conecte la línea de gas a la conexión de la válvula marcada con ENTRADA. -
Página 9: Seccion 4 -- Funcion De Los Controles
SECCIÓN FUNCION DE CONTROLES VER LAR REGLAS DE SEGURI- PRECAUCIÓN DAD AL PRINCIPIO DEL MANUAL 4-1 CONTROLES CONTROL DE AJUSTE DE CORRIENTE. ESCALA INDICADORA DE CORRIENTE. SELECTOR DE RANGO. SELECTOR DE CORRIENTE. INTERRUPTOR DE LINEA. TIEMPO DE POSFLUJO CONTROL DE ALTA FRECUENCIA ENTRADA Y SALIDA DE GAS ENTRADA Y SALIDA DE AGUA (OPCIONAL) 10.- TERMINALES SECUNDARIAS... - Página 10 1 ESCALA INDICADORA DE CORRIENTE. Esta escala indica el amperaje de salida al que esta ajustada la máquina, para una mejor operación de soldadu- B A J O A LT O L O W H I G H RANGO BAJO. U S E E L R A N G O A L T O Este rango se utiliza cuando el selector de rango está...
-
Página 11: Seccion 5 -- Mantenimiento Y Guia De Problemas
CHISPEROS Los chisperos pueden ser inspeccionados fácilmente por medio de la pequeña puerta de acceso en la cubierta de la máquina . Los chisperos vienen ajustados de fábrica a una distancia disruptiva de 0.020 cm. (0.008"). En caso extremoso donde mayor cantidad de alta frecuen- cia es requerida, será... -
Página 12: Lubricación Del Shunt
5-2 GUIA DE PROBLEMAS. PROBLEMA SOLUCION REVISE LA CONEXION DEL PUENTE CONECTOR EN EL TABLERO PRIMARIO, TENSION Y CORRIENTE DE SALIDA ALTOS ó BAJOS QUE LA CONEXION CORREPONDA AL VOLTAJE DE ALIMENTACION. EL VENTILADOR GIRA NORMALMENTE PERO REVISE QUE LOS CABLES PORTAELECTRODOS ESTEN HACIENDO BUEN NO HAY CORRIENTE DE SALIDA CONTACTO ENTRE CONEXIONES. -
Página 13: Seccion 6 Diagrama Electrico
SECCION 6 DIAGRAMA ELECTRICO MI2300CADAFP.PM6 PC-13... -
Página 14: Seccion 7 Electrodo De Tungsteno
SECCION 7 ELECTRODO DE TUNGSTENO Para mayor información, consulte a su distribuidor sobre el proceso TIG (GTAW). Use guantes NOTA limpios para prevenir contaminación en el electrodo de tungsteno. 7-1 SELECCION DEL ELECTRODO DE TUNGSTENO Gas Argón, tipo de corriente - Polaridad Diametro del CD - Electrodo... - Página 15 PREPARACION DEL TUNGSTENO 1.- Electrodo de tungsteno. 2.- Final en bola. Dele forma redondeada al electrodo de tungsteno antes de soldar tanto en CA como en CD electro- do positivo al aplicar, la soldadura el diámetro de 1 1/2 VECES EL la bola crece, este diámetro no deberá...
-
Página 16: Seccion 8 -- Lista De Partes
SECCION 8 LISTA DE PARTES 8 -1 LISTA GENERAL DE PARTES REF. NO. INV. I.D. D E S C R I P C I O N CANT. PC 1480 Chasis PT 1520 Torre de levantamiento PF 0617 Frente PT 1670 Tapa posterior PC 1482 Cubierta... -
Página 17: Ensamble General
FIGURA 8-1 ENSAMBLE GENERAL MI2300CADAFP.PM6 PC-17... -
Página 18: Ensamble Del Transformador
LISTA ENSAMBLE DEL TRANSFORMADOR REF. NO. INV. D E S C R I P C I O N CANT. PN 0124 Cuerpo del núcleo PB 1291 Bobina primaria PB 1288 Bobina secundaria PS 1011 Shunt armado ( FIGURA 7-3 ) MB 00528 Block antivibrador PH 0020... -
Página 19: Ensamble Del Shunt
LISTA 8 - 3 ENSAMBLE DEL SHUNT REF. NO. INV. D E S C R I P C I O N CANT. PP 2939 Porta laminas moldeado PR 0608 Refuerzo frontal del shunt MF 02341 Flecha de mando MT 08193 Tuerca de mando FIGURA 8 - 3 ENSAMBLE DEL SHUNT MI2300CADAFP.PM6... -
Página 20: Ensamble De La Unidad De Alta Frecuencia
LISTA 8 - 4 ENSAMBLE DE LA UNIDAD DE ALTA FRECUENCIA REF. NO. INV. D E S C R I P C I O N CANT. PB 1005 Base MT 07003 Transformador de unidad de alta frecuencia 115 Volts a 3600 Volts PB 0711 Bobina de alta frecuencia MP 07956... - Página 21 SOLDADORAS la factura de venta con el producto en la dirección más cercana INDUSTRIALES INFRA S.A. DE C.V. , ubicada en la calle de de la fábrica, Centro de Servicio y Talleres Autorizados en la Plásticos no.
