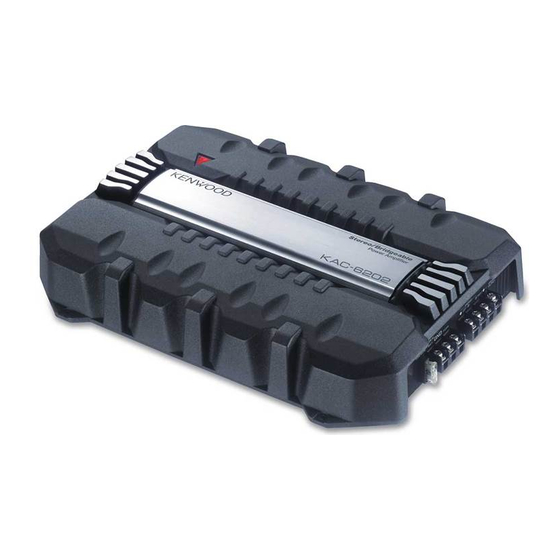

KAC-6202
STEREO/BRIDGEABLE POWER AMPLIFIER 7 page 2-13
INSTRUCTION MANUAL
AMPLIFICATEUR DE PUISSANCE STEREO/COMPATIBLE 7 page 14-25
MODE D'EMPLOI
ESTÉRO/AMPLIFICADOR DE POTENCIA CONECTABLE 7 página 26-37
MANUAL DE INSTRUCCIONES
Take the time to read through this instruction manual.
Familiarity with installation and operation procedures will help
you obtain the best performance from your new power amplifier.
For your records
Record the serial number, found on the back of the unit, in the spaces
designated on the warranty card, and in the space provided below.
Refer to the model and serial numbers whenever you call upon your
KENWOOD dealer for information or service on the product.
Model KAC-6202
Serial number
© B64-3041-00/00 (KV/EV)
Publicidad
Tabla de contenido
Manuales relacionados para Kenwood KAC-6202
Resumen de contenidos para Kenwood KAC-6202
- Página 1 Record the serial number, found on the back of the unit, in the spaces designated on the warranty card, and in the space provided below. Refer to the model and serial numbers whenever you call upon your KENWOOD dealer for information or service on the product. Model KAC-6202 Serial number...
-
Página 2: Safety Precautions
NOTE • If you experience problems during installation, consult your Kenwood dealer. • If the unit does not seem to be working right, consult your Kenwood dealer. This Product is not installed by the manufacturer of a vehicle on the production line, nor by the professional importer of a vehicle into an EU Member State. - Página 3 Installation Self-tapping screw (ø4 × 16 mm) 330 mm 231 mm Ø4.6 Installation board, etc. (thickness : 15 mm or more) CAUTION • Do not install in the below locations; (Unstable location, In a location that interferes with driving, In a location that gets wet, In a dusty location, In a place that gets hot, In a place that gets direct sunlight, In a location that gets hit by hot air) •...
- Página 4 Controls / Indicator 1 FILTER switch 4 OPERATION switch This switch allows to apply high-pass or low-pass This switch is used to select the operation mode filtering to the speaker outputs. of the amplifier. • HPF (High-Pass Filter) position: • STEREO position: The filter outputs the band of higher frequencies The amplifier can be used as a stereo amplifier.
-
Página 5: Power Indicator
■ The protection function is activated in 5 Power indicator When the power is turned on, the Power the following situations: indicator lights. This unit is equipped with a protection function If the Power indicator does not light when the for protecting this unit and your speakers from power is turned on, the protection function various accidents or problems that can occur. - Página 6 Connection ■ Terminal names 6 7 8 9 6 Fuse (25 A) @ RCA cable ground lead terminal When using an RCA cable with a ground lead 7 Battery terminal attached, connect the ground lead to this 8 Ground terminal terminal.
-
Página 7: Installation Procedure
■ Installation procedure ■ Wiring Since there are large variety of settings and • Take the battery wire for this unit directly from the connections possible according to applications, read battery. If it's connected to the vehicle’s wiring the instruction manual well to select the proper harness, it can cause blown fuses etc. - Página 8 Connection ■ RCA cable or Speaker level input connection (RCA cable Connections) RCA cable* CENTER UNIT (CD receiver, etc.) Power control wire (Blue/ White) Right input Left input RCA cable ground terminal Speaker level input cable (Speaker level input Connections) Genuine-accessory car Cable Color of the connector stereo (No line output...
-
Página 9: Speaker Wire Connection
* Commercially available parts ■ Speaker wire connection (Stereo Connections) Left speaker Right Lead terminal* speaker (Bridged Connections) Speaker (Bridged) ■ Power wire connection 7 8 9 Lead terminal* Terminal cover Power control wire Battery wire* Ground wire* Protective Fuse* Battery English... -
Página 10: System Examples
System examples ■ 2-channel system Left speaker CENTER UNIT Right speaker ■ High-power 2-channel system ¡ Left speaker (Bridged) CENTER UNIT Right speaker (Bridged) ™ ¡ ™ ■ 2-channel + Subwoofer system ¡ Left speaker (High pass) Right speaker (High pass) CENTER UNIT Subwoofer (L + R) (Bridged) ™... - Página 11 ■ Tri-mode Subwoofer (High pass) CENTER UNIT (L + R) (Bridged) ● Principle of Tri-mode Method of frequency band division using a coil and capacitor…in case of 6dB/oct. slope Coil (L): Passes low frequencies and blocks high frequencies. Crossover Frequency (Low pass) 0 dB Capacitor (C): Passes high frequencies and blocks low...
-
Página 12: Troubleshooting Guide
Troubleshooting Guide What might appear to be a malfunction in your unit may just be the result of slight misoperation or miswiring. Before calling service, first check the following table for possible problems. PROBLEM POSSIBLE CAUSE SOLUTION No sound. • Input (or output) cables are •... - Página 13 Specifications Specifications subject to change without notice. Audio Section Max Power Output .......................................400 W Rated Power Output Normal (4 Ω) (20 Hz – 20 kHz, 0.08 % THD) ...........................60 W x 2 Normal (4 Ω) (DIN : 45324 , +B = 14.4V) ............................60 W x 2 Normal (2 Ω) (1 kHz, 0.8 % THD) ................................
-
Página 14: Précautions De Sécurité
REMARQUE • Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood. • Si l'appareil semble ne pas fonctionner correctement, consultez votre revendeur Kenwood. Ce produit n’est pas installé par le constructeur d’un véhicule sur le site de production, ni par l’importateur... - Página 15 Installation Vis taraudeuse (ø4 × 16 mm) 330 mm 231 mm Ø4.6 Tableau d'installation, etc. (épaisseur: 15 mm ou plus) 2ATTENTION • Ne pas procéder à l’installation de l’appareil si vous vous trouvez dans l’un des lieux suivants : (Lieu instable, Lieu où la conduite du véhicule peut être gênée, Lieu exposé à l’humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé...
- Página 16 Contrôles / Indicateur 1 Commutateur FILTER 4 Commutateur OPERATION Ce commutateur permet d'effectuer un filtrage Ce commutateur permet de choisir le mode de des graves, ou des aigus, appliqués vers les haut- fonctionnement de l’amplificateur. parleurs. • Position STEREO: • Position HPF (Filtre passe-haut): L'amplificateur peut être utilisé...
- Página 17 ■ La fonction de protection se met en 5 Indicateur Power Lorsque l’alimentation est activée, l’indicateur service dans les cas suivants POWER s’illumine. Cet appareil est pourvu d’une fonction de Si l’indicateur POWER ne s’illumine pas lorsque protection de l’appareil lui-même et des haut- l’alimentation est activée, la fonction de parleurs de manière à...
- Página 18 Raccordements ■ Noms des terminaux 6 7 8 9 6 Fusible (25A) ATTENTION 7 Borne BATT (alimentation) La puissance admissible par les haut-parleurs 8 Borne GND (masse) doit être au moins égale à la puissance de sortie de l'amplificateur. Dans le cas contraire, une 9 Borne P.CON (fil de commande anomalie de fonctionnement peut survenir.
-
Página 19: Procédure D'iNstallation
■ Procédure d'installation ■ Câblage Etant donné que le nombre de réglages et de • Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si celui-ci est connecté à raccordements est assez important, il importe l’installation électrique du véhicule, l’installation peut de prendre pleinement connaissance du mode disjoncter etc. - Página 20 Raccordements ■ Câble RCA ou connexion d'entrée de niveau d'enceinte (Raccordement d'un câble à fiche Cinch (RCA)) Câble RCA* Unité centrale (récepteur/ lecteur de CD, etc.) Câble de commande de l’alimentation (Bleu/Blanc) Entrée de la voie gauche Entrée de la voie droite Borne de masse pour câble RCA Câble d'entrée de niveau d'enceinte...
-
Página 21: Connexion Du Câble D'aLimentation
* disponible dans le commerce ■ Connexion des câbles d’haut-parleur (Connexions stéréo) Haut-parleur gauche Haut-parleur droit Cosse pour câble* (Connexions en pont) Haut-parleur (Pont) ■ Connexion du câble d’alimentation 7 8 9 Cosse pour câble* Cache de bornier Câble de commande de l’alimentation Câble de la batterie* Câble de masse*... -
Página 22: Exemple De Configuration
Exemple de configuration ■ Système 2 voies Haut-parleur gauche Unité centrale Haut-parleur droit ■ Système 2 voies, puissance élevée ¡ Haut-parleur gauche (Pont) Unité centrale Haut-parleur droit (Pont) ™ ¡ ™ ■ Système 2 voies + enceinte d'extrêmes graves ¡ Haut-parleur gauche (filtre passe-haut) Unité... - Página 23 ■ Le Tri-mode (filtre passe- Haut-parleurs d'extrêmes Unité centrale haut) graves (L+R) (Pont) ● Principle of Tri-mode Méthode de division de la bande des basses fréquences au moyen d’une bobine et d’un condensateur ... dans le cas d’une pente de 6dB/oct. Self (L) : Elle laisse passer les frequences graves mais bloque Fréquence de recoupement les fréquences aiguës (filtre passe-bas).
-
Página 24: Guide De Depannage
Guide de depannage Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n’est peut être que le résultat d’une mauvaise opération ou d’une mauvaise connexion. Avant d’appeler un centre de service, vérifiez d’abord dans le tableau suivant les problèmes possibles. PROBLEME CAUSE POSSIBLE SOLUTION... - Página 25 Spécifications Les spécifications sont sujettes à changements sans notification. Section audio Puissance de sortie max....................................400 W Puissance de sortie norminale Normal (4 Ω) (20 – 20 kHz, 0,08 % THD) ............................60 W x 2 Normal (4 Ω) (DIN : 45324 , +B = 14,4V) ............................60 W x 2 Normal (2 Ω) (1 kHz, 0,8 % THD) ................................
-
Página 26: Precauciones De Seguridad
NOTA • Si tiene problemas durante la instalación, consulte con su distribuidor Kenwood. • Si la unidad no está funcionando correctamente, consulte con su distribuidor Kenwood. Este producto no ha sido instalado en la línea de producción por el fabricante de un vehículo,... -
Página 27: Instalación
Instalación Tornillo autorroscantes (ø4 × 16 mm) 330 mm 231 mm Ø4.6 Tablero de instalación, etc. (grosor: 15 mm o más) PRECAUCIÓN • No instale el equipo en las siguientes ubicaciones; (Ubicación inestable; En un lugar que interfiera a la conducción; En un lugar en el que pueda mojarse; En un lugar con exceso de polvo;... -
Página 28: Conmutador Filter
Controles / Indicador 1 Conmutador FILTER 4 Conmutador de funcionamiento (OPERATION) Este conmutador permite aplicar la filtración de paso alto o paso bajo a las salidas de los Este conmutador permite seleccionar el método altavoces. de amplificación de las señales de entrada. •... -
Página 29: Indicador Power
■ La función de protección se activa en los 5 Indicador POWER Cuando la alimentación se activa, el indicador de casos siguientes: POWER se ilumina. Este aparato está equipado con una función Si el indicador de POWER no se ilumina al activar de protección que protege el aparato y los la alimentación, la función de protección puede altavoces de diversos accidentes y problemas... -
Página 30: Conexiones
Conexiones ■ Nombres de los terminales 6 7 8 9 6 Fusible (25A) PRECAUCIÓN 7 Terminal BATT (alimentación) La entrada nominal de los altavoces no deberá 8 Terminal GND (tierra) ser inferior a la salida máxima del amplificador. De lo contrario podría producirse una falla en el 9 Terminal del control de corriente (P.CON) funcionamiento. -
Página 31: Procedimiento De Instalación
■ Procedimiento de instalación ■ Cableado Como se puede hacer una gran variedad de ajustes y • Lleve el cable de la batería de esta unidad conexiones según las aplicaciones, lea atentamente directamente desde la propia batería. Si se el manual de instrucciones para seleccionar el ajuste conectara al arnés del cableado del vehículo, puede y la conexión apropiados. - Página 32 Conexiones ■ Conexión de entrada del cable RCA o del nivel del altavoz (Conexión de cable de RCA) Cable RCA* APARATO CENTRAL (reproductor de discos compactos, etc.) Cable de control de potencia (Azul/blanco) Entrada izquierda Entrada derecha Terminal del cable de masa del cable RCA Cable de entrada del nivel de altavoces (Conexión para entrada de altavoz)
-
Página 33: Conexión Del Cable De Alimentación
* pieza de venta en el comercio especializado ■ Conexión del cable de los altavoces (Conexiones estereofónicas) Altavoz izquierdo Altavoz derecho Terminal de cable* (Conexiones en puente) Altavoz (Puenteada) ■ Conexión del cable de alimentación 7 8 9 Cubierta de Terminal de cable* terminales Cable de control de... -
Página 34: Ejemplos Del Sistema
Ejemplos del sistema ■ Sistema de 2 canales Altavoz izquierdo APARATO CENTRAL Altavoz derecho ■ Sistema de 2 canales de alta potencia ¡ Altavoz izquierdo (Puenteada) APARATO CENTRAL Altavoz derecho (Puenteada) ™ ¡ ™ ■ Sistema de 2 canales + Altavoz de subgraves ¡... - Página 35 ■ Tri-modo Altavoz de subgraves APARATO (Paso alto) (L + R) (Puenteada) CENTRAL ● Propiedades de las bobinas y de los capacitores Método de división de bandas de frecuencias utilizando una bobina y un capacitor ... en el caso de una inclinación de 6 dB/octava Bobina (L): Deja paso a las bajas frecuencias y bloquea las Frecuencia de cruce altas frecuencias.
-
Página 36: Guia Sobre Localización De Averias
Guia Sobre Localización De Averias Lo que podría parecer una falla de funcionamiento de su unidad podría ser simplemente el resultado de un pequeño error de operación o de un defecto de conexión. Antes de acudir al servicio, verifique primero el siguiente cuadro sobre los problemas que se podrían presentar. -
Página 37: Especificaciones
Especificaciones Las especificaciones se encuentran sujetas a cambios sin previo aviso. Sección de audio Máxima potencia de salida .....................................400 W Salida de potencia nominal Normal (4 Ω) (20 Hz – 20 kHz, 0,08 % de distorsión armónica total) ................60 W x 2 Normal (4 Ω) (DIN : 45324 , +B = 14.4V) ............................60 W x 2 Normal...
