JULIO DE 2007
PROCESOS
ELECTRODO REVESTIDO (SMAW)
EL PODER DE LA ALTA TECNOLOGIA
PROCESO TIG (GTAW).
DESCRIPCIÓN
SOLDADORA DE CORRIENTE DIRECTA (CD)
UNA FASE.

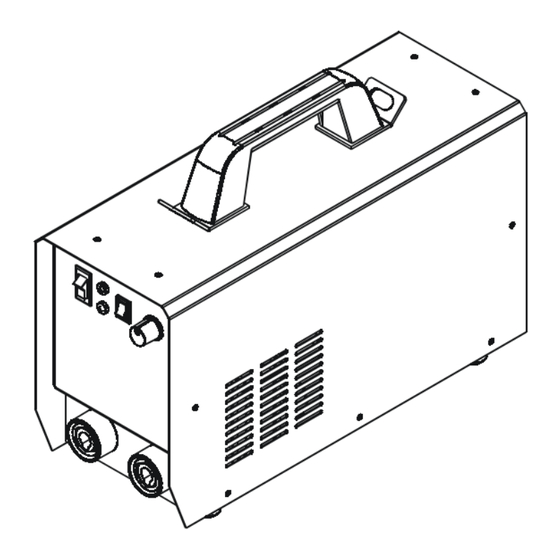

ARCTRON 200
SOLDADORA DE ARCO CD
Visite nuestro website en:
www.siisa-infra.com.mx
PROPORCIONE ESTE MANUAL AL OPERADOR.
MANUAL DE OPERACION

Publicidad

Tabla de contenido
loading

Manuales relacionados para Infra ARCTRON 200

Resumen de contenidos para Infra ARCTRON 200

  • Página 1 PROCESOS ELECTRODO REVESTIDO (SMAW) EL PODER DE LA ALTA TECNOLOGIA PROCESO TIG (GTAW). DESCRIPCIÓN SOLDADORA DE CORRIENTE DIRECTA (CD) UNA FASE. ARCTRON 200 SOLDADORA DE ARCO CD Visite nuestro website en: www.siisa-infra.com.mx PROPORCIONE ESTE MANUAL AL OPERADOR. MANUAL DE OPERACION...

  • Página 2: Tabla De Contenido

    SECCION 4 -- FUNCIÓN DE CONTROLES SECCION 5 -- MANTENIMIENTO Y GUIA DE PROBLEMAS 5 - 1. MANTENIMIENTO DE RUTINA 5 - 2. GUIA DE PROBLEMAS SECCION 6 -- DIAGRAMA ELECTRICO SECCION 7 -- LISTA DE PARTES FIGURA 7-1. ENSAMBLE GENERAL ARCTRON 200 PM6 PC2...

  • Página 3: Reglas De Seguridad En La Soldadura Por Arco Electrico

    3.- Todos los materiales flamables deberán estar alejados por lo menos a una un corto circuito. distancia de 11 mts. ( 35 pies ) del área de soldadura. ARCTRON 200 PM6 PC3...
  • Página 4 2.- Cuando quite un tapón use guantes y ponga un trapo mojado sobre el El refrigerante en el radiador esta a altas temperaturas y bajo gollete del radiador cuando remueva el tapón. presión. 3.- Permita que la presión baje antes de quitar completamente el tapón. Siga las siguientes recomendaciones: ARCTRON 200 PM6 PC4...

  • Página 5: Seccion 1 Palabras Y Señales De Seguridad

    ALIM ENTACIÓ N A M PS . LAR G O : 405 m m PESO 175 A m p. 10-200 A .c.d. 220 V.c.a. 90 V. 41 A A 25 V. ±10% Tabla 2-1 Especificaciones Fuente de Poder ARCTRON 200 PM6 PC5...

  • Página 6: Curvas Volts-Amperes

    7 0 8 0 9 0 1 00 % C IC L O D E T R A B A J O Figura 2-2 Gráfica de Ciclo de Trabajo. ARCTRON 200 PM6 PC6...

  • Página 7: Seccion 3 Instalacion

    El receptáculo deberá estar aterrizado y CAB LE CO LOR VERD E protegido con fusibles ó interruptor CO NECTAR A TIERRA termomagnético de 40 A. NOTA: CLAVIJA NO INCLUIDA. Figura 3-2 Cable de Alimentación y Clavija ARCTRON 200 PM6 PC7...

  • Página 8: Cables De Salida Para Soldar

    3.- Portaelectrodo aislado. 4.- Pinza de tierra. Figura 3-2 Cables para Soldar 3-4 PREPARACION DE LAS CONEXIONES PARA SOLDADURA TIG. Flujom etro Regulador Cilindro de gas M anguera del gas Valvula de gas ARCTRON 200 PM6 PC8...

  • Página 9: Seccion 4 -- Función De Controles

    1 5 0 manecillas del reloj para aumentar la corriente de salida y gire en sentido contrario para disminuir la corriente. M IN . 1 7 5 M A X . Figura 4-2 Escala Indicadora de Corriente. ARCTRON 200 PM6 PC9...
  • Página 10 2.- Terminación plana. 3.- Disco de esmeril. 4.- Afilado recto. PREPARACION IDEAL DEL TUNGSTENO - ARCO ESTABLE 1.- Arco erratico. 2.- Punta. 3.- Disco de esmeril. 4.- Afilado radial. PREPARACION INCORRECTA DEL TUNGSTENO - ARCO EXTRAVIADO ARCTRON 200 PM6 PC10...
  • Página 11 R e ajuste la corrien te Ab ra la válvu la d e C o m ien ce a solda r u na m ue stra de si es ne cesario la antorcha soldadu ra ** ARCTRON 200 PM6 PC11...

  • Página 12: Seccion 5 -- Mantenimiento Y Guia De Problemas

    CONECTE LA MAQUINA AL VOLTAJE CORRECTO (LA MAQUINA SE PROTEGE SI EL VOLTAJE DE ALIMENTACIÓN ES MAYOR O MENOR AL 10% DEL VOLTAJE LED ILUMINADO EN COLOR ROJO NOMINAL) MAQUINA SOBRECALENTADA. PERMITA QUE LA MAQUINA TRABAJE 15 MINUTOS SIN SOLDAR PARA QUE SE ENFRIE. ARCTRON 200 PM6 PC12...

  • Página 13: Seccion 6 Diagrama Electrico

    SECCION 6 DIAGRAMA ELECTRICO Figura 6-1 Diagrama Eléctrico. ARCTRON 200 PM6 PC13...

  • Página 14: Seccion 7 Lista De Partes

    PTR002 Tarjeta de control MPR012 Perilla PTR003 Transformador de corriente PTR004 Transformador principal / Inductor de salida MRR025 Receptáculo socket tipo dinse ARCTRON 200 MPR010 Potenciometro MIR002 Interruptor rocker negro MLR001 Led de operación anormal MLR002 Led de sobrecalentamiento MIR003...
  • Página 15 Figura 7-1 Ensamble General ARCTRON 200 PM6 PC15...
