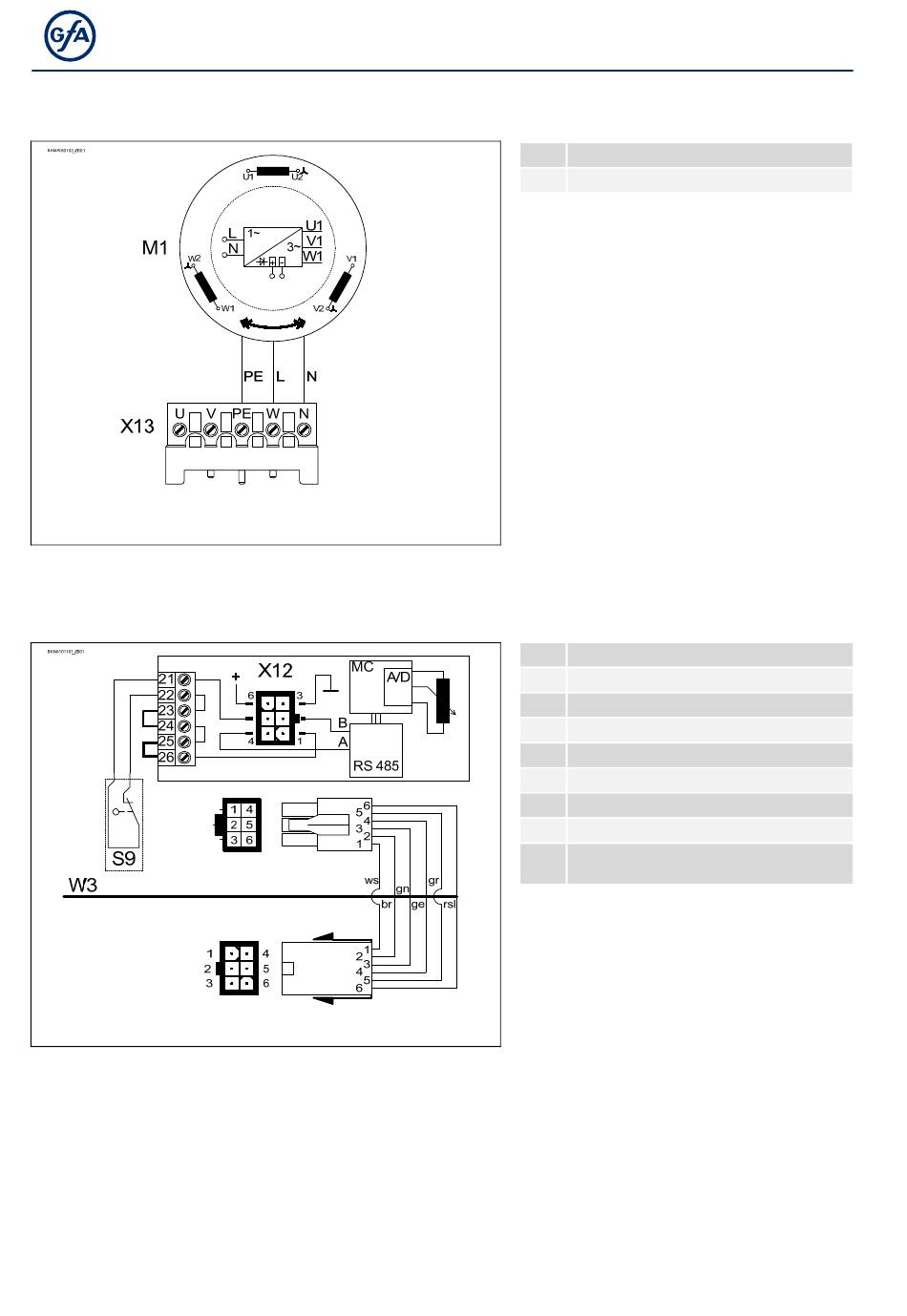

6 Conexión motor
7 Conexión detector de final de carrera
12
M1
Motor
X13 Conector del motor
S9
Interruptor de desbloqueo
X12 Conexión DES
1
Circuito de seguridad
2
Canal B (RS485)
3
Ground
4
Canal A (RS485)
5
Circuito de seguridad
6
Tensión de alimentación
W3
Cable de conexión variador de
frecuencia (FU)
