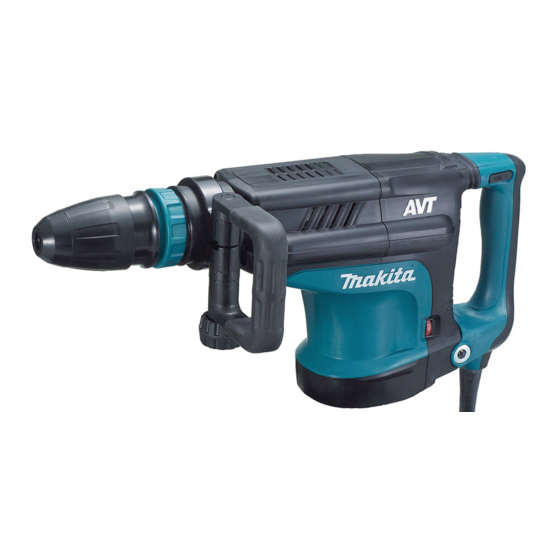

Makita HM1213C Manual De Instrucciones
Ocultar thumbs
Ver también para HM1213C:
- Manual de instrucciones (41 páginas) ,
- Manual de instrucciones (41 páginas)
Tabla de contenido
Publicidad
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para Makita HM1213C
Resumen de contenidos para Makita HM1213C
- Página 1 INSTRUCTION MANUAL MANUEL D'INSTRUCTION MANUAL DE INSTRUCCIONES Demolition Hammer Marteau de démolition Martillo Domoledor HM1213C HM1203C 009939 DOUBLE INSULATION DOUBLE ISOLATION DOBLE AISLAMIENTO IMPORTANT: Read Before Using. IMPORTANT: Lire avant usage. IMPORTANTE: Leer antes de usar.
-
Página 2: General Power Tool Safety Warnings
ENGLISH (Original instructions) SPECIFICATIONS Model HM1213C HM1203C Blows per minute 950 - 1,900 Overall length 576 mm (22-3/4") Net weight 10.8 kg (23.6 lbs) 9.7 kg (21.4 lbs) • Due to our continuing programme of research and development, the specifications herein are subject to change without notice. -
Página 3: Hammer Safety Warnings
ensure these are connected and properly used. are caused by poorly maintained power tools. Use of dust collection can reduce dust-related 22. Keep cutting tools sharp and clean. Properly hazards. maintained cutting tools with sharp cutting edges Power tool use and care are less likely to bind and are easier to control. -
Página 4: Functional Description
FUNCTIONAL DESCRIPTION loose easily, causing a breakdown or accident. Check tightness of screws carefully before operation. CAUTION: In cold weather or when the tool has not been Always be sure that the tool is switched off and unplugged • used for a long time, let the tool warm up for a before adjusting or checking function on the tool. -
Página 5: Indicator Lamp
The speed adjusting dial can be turned only as far • as 5 and back to 1. Do not force it past 5 or 1, or the speed adjusting function may no longer work. For Model HM1213C only NOTE: Blows at no load per minute becomes smaller than 009945 •... - Página 6 Discoloration, deformation or cracks may result. Lubrication 009943 CAUTION: This servicing should be performed by Makita • Authorized or Factory Service Centers only. This tool requires no hourly or daily lubrication because it has a grease-packed lubrication system. However, it is recommended to periodically replace the grease for longer tool life.
- Página 7 The use of any other Wipe out the old grease inside and replace with a fresh accessories or attachments might present a risk of grease (60 g). Use only Makita genuine hammer grease injury to persons.
- Página 8 COMPLETE tool, freight prepaid, to one of Makita’s Factory or Authorized Service Centers. If inspection shows the trouble is caused by defective workmanship or material, Makita will repair (or at our option, replace) without charge. This Warranty does not apply where:...
-
Página 9: Consignes De Sécurité Générales Pour Outils Électriques
FRANÇAIS (Mode d’emploi original) SPÉCIFICATIONS Modèle HM1213C HM1203C Nombre de frappes par minute 950 - 1 900 Longueur totale 576 mm (22-3/4") Poids net 10,8 kg (23,6 lbs) 9,7 kg (21,4 lbs) • Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à... - Página 10 résistante ou une protection d'oreilles. 20. Après l'utilisation d'un outil électrique, 12. Évitez démarrages accidentels. rangez-le hors de portée des enfants et ne Assurez-vous l'interrupteur laissez aucune personne l'utiliser si elle n'est position d'arrêt avant de brancher l'outil et/ou pas familiarisée avec l'outil électrique ou les présentes instructions d'utilisation.
- Página 11 Tableau 1. Gabarit minimum du cordon Volts Longueur totale du cordon en pieds Intensit é nominale 120 V 25 pi 50 pi 100 pi 150 pi Calibre am é ricain des fils Plus de Pas plus de Non recommand é 000173 GEB004-5 Par temps froid ou lorsque l'outil est resté...
-
Página 12: Changement De Vitesse
1. Levier le 5 ou le 1, sinon la fonction de réglage de la d'interrupteur vitesse risque de ne plus fonctionner. Pour le modèle HM1213C seulement NOTE: Lorsque l'outil tourne à vide, le nombre de frappes • par minute diminue pour réduire les vibrations ; il 009947 ne s'agit pas d'un dysfonctionnement. - Página 13 Voyant Installation et retrait du foret 1. Voyant de mise 1. Queue du foret sous tension 2. Graisse à foret (vert) 2. Voyant de service (rouge) 009949 009664 Le voyant vert de mise sous tension s'allume quand Nettoyez la queue du foret et enduisez-la de graisse à l'outil est branché.
-
Página 14: Lubrification
ATTENTION: Ce service doit être effectué dans un centre de • service Makita agréé ou un centre de service de l'usine Makita uniquement. Il n'est pas nécessaire de graisser cet outil toutes les heures ou tous les jours, car il est doté d'un dispositif de graissage. - Página 15 Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita. 009952 ACCESSOIRES Essuyez la graisse usée à...
- Página 16 GARANTIE LIMITÉE D’UN AN MAKITA Politique de garantie Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d’usine. Nous garantissons qu’il sera exempt de défaut de fabrication et de vice de matériau pour une période d’UN AN à partir de la date de son achat initial.
-
Página 17: Especificaciones
ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo HM1213C HM1203C Especificaciones eléctricas en México 120 V 14 A 50/60 Hz Golpes por minuto 950 - 1 900 Longitud total 576 mm (22-3/4") Peso neto 10,8 kg (23,6 lbs) 9,7 kg (21,4 lbs) • Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso. - Página 18 como resultado heridas personales graves. accidentalmente. Use equipo de protección personal. Póngase 20. Guarde la herramienta eléctrica que no use siempre protección para los ojos. El equipo fuera del alcance de los niños y no permita protector tal como máscara contra el polvo, que las personas que no están familiarizadas con ella o con las instrucciones la operen.
-
Página 19: Advertencias De Seguridad En El Uso Del Martillo
Tabla 1. Calibre m í nimo para el cable Volts Longitud total del cable en metros Amperaje nominal 120 V~ 7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft) M á s de No m á... -
Página 20: Cambio De Velocidad
• interruptor girar hasta 5 o hasta 1. No lo force más allá de estas marcas o la función de ajuste de velocidad podría arruinarse. Sólo para modelo HM1213C NOTA: 009947 Las percusiones por minuto cuando no hay carga •... -
Página 21: Luz Indicadora
Luz indicadora extienda la base de la empuñadura lateral. Deslice hacia atrás la empuñadura lateral hacia la ranura 1. Lámpara posterior y fíjela con la tuerca de la abrazadera. indicadora de herramienta Instalación o extracción de la broca encendida 1. Zanco de la (verde) broca 2. -
Página 22: Operación
Este servicio deberá ser realizado en Centros o • Para cambiar el ángulo de la broca, deslice hacia Servicios de fábrica Autorizados por Makita adelante el anillo de cambio y luego gírelo para cambiar solamente. el ángulo de la broca. En el ángulo deseado, deslice Esta herramienta no requiere de lubricación cada hora... - Página 23 ACCESORIOS Limpie la grasa vieja del interior y reemplácela con grasa nueva (60 g). Utilice solamente grasa para martillo Makita genuina. Si se rellena con más de la cantidad de PRECAUCIÓN: grasa necesaria (aprox. 60 g) se puede provocar una...
- Página 24 COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a nuestra opción, reemplazará) sin cobrar.
- Página 28 Para reducir la exposicion a estos productos quimicos: trabaje en un area bien ventilada, y pongase el equipo de seguridad indicado, tal como esas mascaras contra el polvo que estan especialmente disenadas para filtrar particulas microscopicas. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan www.makita.com...
-
Página 29: Lista De Refaccion
EMPAQUE DE RETEN WR-45 P/HR5001C 450893-9 ANILLO DE CAMBIO P/HM1203C 324969-7 ANILLO DE CAMBIO P/HM1203C 324988-3 ANILLO GUIA P/HM1203C 922243-3 TORNILLO 2702 450902-4 CARCAZA DE MARTILLO DEMOLEDOR P/HM1213C 233970-0 SEGURO P/HM1203C 158858-2 CILINDRO P/HM1203C 922456-6 TORNILLO M8X35 P/HR5211C 213720-9 EMPAQUE 67 P/HR2400 262148-8... - Página 30 LISTA DE REFACCION PAGINA 2 MODELO HM1213C Pos. NUMERO DESCRIPCION Cant. NOTA 318363-3 CARCAZA DEL ENGRANAJE P/HM1213C 266482-8 TORNILLO M6X40 P/HM1203C 419008-7 SUJETADOR DE LA GUIA P/HR4001C 423366-5 AMORTIGUADOR DE LA PLACA P/HR5211C 324994-8 CIGÜEÑAL P/HM1203C 211424-7 RODAMIENTO DE BOLAS P/HM1203C...
- Página 31 417002-3 POSICIONADOR DE EMPUNADURA HM1202C 252640-2 "TUERCA M8 P/HR5001C, HM1140C" 267164-5 ARANDELA 15 P/HP2040 135269-8 MANGO P/HM1202 INC. 117-124 A-80787 CINCEL DE PUNTA 280 P/HM1100C ********** ****************************** ****************************** 443122-7 PAÑO P/HR3540C 824908-2 PLASTIC CARRRYING CASE 809280-3 HM1213C PLASTIC CASE LABEL...
- Página 32 DIAGRAMA PAGINA 1 MODELO: HM1213C...
