MANUAL DE INSTRUCCIONES DE USO
Y MANTENIMIENTO

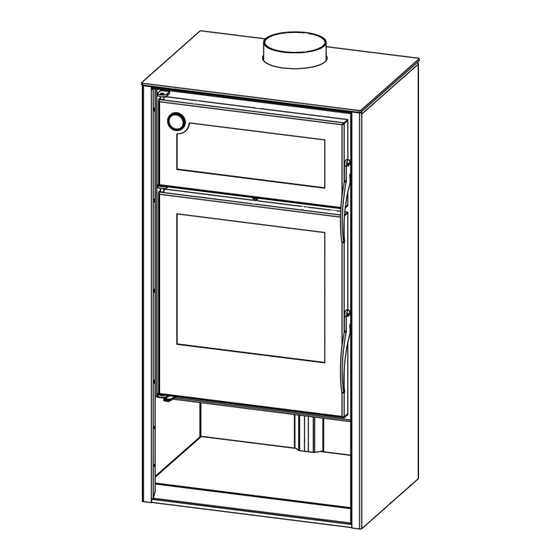

ESTUFA CON HORNO
Modelos:
ATLAS
HERMES
CERTIFICACIÓN SEGÚN LA NORMA EN 13240 Y EN 13229
CARBEL
C/Ciudad de Cartagena, 22
46988 Polígono Industrial Fuente de Jarro (Paterna)
Valencia
Telf. 96 1340716 Fax: 96 1340449
E-mail:
carbel@carbel.net
www.carbel.net
Publicidad
Manuales relacionados para Carbel ATLAS
Resumen de contenidos para Carbel ATLAS
- Página 1 MANUAL DE INSTRUCCIONES DE USO Y MANTENIMIENTO ESTUFA CON HORNO Modelos: ATLAS HERMES CERTIFICACIÓN SEGÚN LA NORMA EN 13240 Y EN 13229 CARBEL C/Ciudad de Cartagena, 22 46988 Polígono Industrial Fuente de Jarro (Paterna) Valencia Telf. 96 1340716 Fax: 96 1340449 E-mail: carbel@carbel.net...
-
Página 2: Instalacion
NOTA DEL FABRICANTE Agradecemos su confianza al elegir uno de nuestros modelos. Por favor lea atentamente este manual. Su intención es darle algunos consejos sobre la instalación, uso y mantenimiento. Si además necesita alguna aclaración, consulte a su distribuidor o directamente al fabricante. INSTALACION Todos nuestros modelos están diseñados y fabricados para conseguir un funcionamiento óptimo. - Página 3 aire del exterior. Cuando se instalen rejillas de entrada de aire se deben situar de manera que no puedan bloquearse. - Nota.- Los ventiladores de extracción (p. ej. Extractores de humos de las cocinas) pueden causar problemas al invertir el tiro de la chimenea. Cuando ponga en funcionamiento el motor extractor puede facilitar alguna entrada de aire en la misma estancia para evitar que absorba aire del exterior a través del conducto de la estufa.
- Página 4 Cuando realice una recarga de leña, si no hay suficiente fuego o brasa para que se inflame rápidamente la nueva carga de leña realice el paso 3º y 4º. Advertencia.- En las estufas de leña e insertables, el uso prolongado y continuo a un régimen de combustión muy bajo o con leña muy húmeda puede causar que se forme en el conducto de humos la acumulación de creosota, fácilmente inflamable.
- Página 5 COMBUSTIBLE El rendimiento de la estufa también depende en gran medida del combustible utilizado. La leña debe estar bien seca, le proporcionara más calor, le será más fácil regular el fuego y mantendrá en mejor estado la estufa y el conducto de humos. Almacene la leña en un lugar seco, ventilado y protegido de la lluvia, al menos durante 2 años.
-
Página 6: Mantenimiento
CONSEJOS PARA UNA BUENA COMBUSTIÓN Es necesaria una buena combustión para conseguir un mayor rendimiento y una mejor visión de las llamas a través del cristal. Debe seguir algunas pautas: - Mantenga una temperatura elevada y constante en el hogar. Para ello debe tener la puerta del hogar cerrada todo el tiempo, abra la puerta únicamente para realizar la recarga de leña y debe hacerlo lo mas brevemente posible - No demore la recarga de leña, espere justo a que termine el ciclo de combustión, cuando desaparecen... - Página 7 Es muy importante no mojar la estufa con limpia cristales, agua, ni productos especiales de limpieza. La pintura anticalórica no es impermeable. No respetar esta indicación anula la garantía. CONSEJOS Y NORMAS DE SEGURIDAD -El rendimiento de la estufa también depende en gran medida del combustible utilizado. La leña debe estar bien seca, le proporcionara más calor, le será...
- Página 8 MONTAJE DE LA TAPA RINCONERA MODELO HERMES Y ATLAS El modelo que usted ha adquirido le permite convertirlo fácilmente en un modelo de rincón. Infórmese en su distribuidor acerca de como adquirir la “tapa rinconera”. Para montar la tapa rinconera siga estas sencillas instrucciones 1º...
-
Página 9: Datos Técnicos
DATOS TÉCNICOS Planos modelo HERMES Modelo HERMES Rendimiento 83,7% Potencia térmica nominal 8,7 Kw CO al 13% de O2 0,06% Carga de leña para potencia nominal 1,8 Kg Intervalo de recarga para potencia nominal 0,75 h Carga de leña máxima 2,2 Kg Peso 125 Kg... - Página 10 DATOS TÉCNICOS Planos modelo ATLAS Modelo ATLAS Rendimiento 83,9% Potencia térmica nominal 10 Kw CO al 13% de O2 0,03% Carga de leña para potencia nominal 2,2 kg. Intervalo de recarga para potencia nominal 0,75 h Carga de leña máxima 2,8 kg.
-
Página 12: Certificado De Garantia
Para que la garantía tenga efecto es obligatorio remitir al fabricante copia de este certificado así como una copia de factura emitida al cliente FIRMA Y SELLO DEL DISTRIBUIDOR COPIA PARA EL COMPRADOR Cocinas Carbel, S.L C/Ciudad de Cartagena, 22 Polígono Industrial fuente del Jarro 46988-Paterna- VALENCIA carbel@carbel.net...
