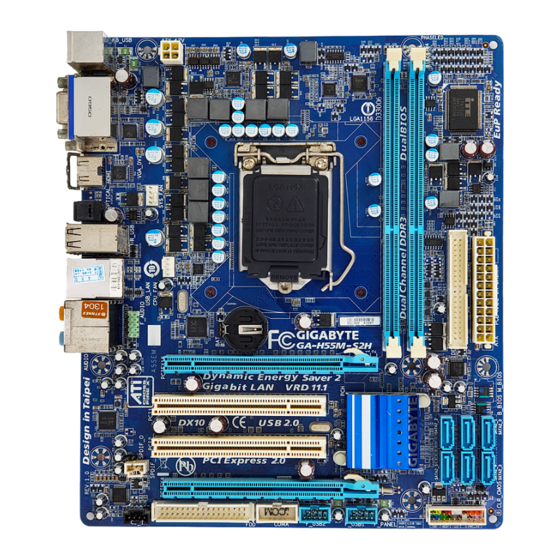

- Página 1 GA-H55M-S2H Placa base en zócalo LGA1156 para las familias de procesadores Intel Core i7/Intel Core i5/Intel Core ® ™ ® ™ ® ™ Manual de usuario Rev. 1001...
-
Página 2: Tabla De Contenido
Instalación de un módulo de memoria ..............11 Instalación de una tarjeta de expansión ............12 Conectores del panel posterior ..............13 Conectores internos ..................15 Para más información sobre el uso de este producto, por favor consulte la versión completa del manual de usuario (Inglés) en el sitio web de GIGABYTE. - 2 -... -
Página 3: Capítulo 1 Instalación Del Hardware
Capítulo 1 Instalación del hardware Precauciones de instalación La placa base contiene numerosos y delicados componentes y circuitos electrónicos que pueden resultar dañados como consecuencia de descargas electrostáticas (ESD). Antes de realizar la instalación, lea atentamente el manual de usuario y siga estos procedimientos: • No retire ni rompa las etiquetas del número de serie de la placa base ni de la garantía proporcionada por el distribuidor antes de realizar la instalación. Estas etiquetas son necesarias para la validez de la garantía. • Desconecte siempre la alimentación de CA desenchufando el cable de alimentación de la toma de corriente eléctrica antes de instalar o quitar la placa base u otros componentes de hardware. -
Página 4: Especificaciones Del Producto
Core i7, Intel Core i5 e Intel Core Š ® ™ ® ™ ® ™ i3 en el paquete LGA1156 ( Visite el sitio Web de GIGABYTE para obtener la lista más reciente de microprocesadores admitido.) La memoria caché L3 varía en función del microprocesador Š Chipset Conjunto de chips Intel H55 Express Š ® Memoria 2 zócalos DIMM DDR3 de 1,5V que admiten hasta 8 Gb de memoria del Š sistema (Nota 1) Arquitectura de memoria de canal dual Š... - Página 5 Integrado en el conjunto de chips Š H asta 12 puertos USB 2.0/1.1 (8 en el panel posterior y 4 a través de soportes USB conectados a las bases de conexiones USB) Conectores 1 conector de alimentación principal ATX de 24 contactos Š internos 1 conector de alimentación ATX de 12 V y 4 contactos Š 1 conector de unidad de disquete Š 1 conector IDE Š 6 conectores SATA de 3 Gb/s Š 1 base de conexiones para ventilador del microprocesador Š 1 base de conexiones para ventiladores del sistema Š 1 base de conexiones en el panel frontal Š...
- Página 6 BIOS 2 x Flash de 64 MB Š Uso de AWARD BIOS con licencia Š Compatibilidad con DualBIOS ™ Š PnP 1.0a, DMI 2.0, SM BIOS 2.4 y ACPI 1.0b Š Características Compatible con @BIOS Š exclusivas Compatible con Q-Flash Š Admite Xpress BIOS Rescue Š Compatible con el centro de descargas Š Compatible con Xpress Install Š Compatible con Xpress Recovery2 Š Compatible con EasyTune (Nota 8) Š Compatible con Dynamic Energy Saver ™ Š Compatibilidad con Smart 6 ™ Š Compatible con Auto Green Š Compatible con Q-Share Š Paquetes de Norton Internet Security (versión OEM) Š...
-
Página 7: Instalación Del Microprocesador Y Su Disipador
Instalación del microprocesador y su disipador Lea las siguientes instrucciones antes de instalar el microprocesador: • Asegúrese de que la placa base admite el microprocesador. (Visite el sitio Web de GIGABYTE para obtener la lista más reciente de microprocesadores admitidos.) • Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica antes de instalar el microprocesador para evitar daños en el hardware. • Identifique el contacto número uno del microprocesador. El microprocesador no se puede insertar si no se coloca correctamente. (También puede identificar las muescas que se encuentran en ambos lados del microprocesador y las indicaciones de alineación que figuran en el zócalo de éste.) • Aplique una capa fina y uniforme de compuesto térmico en la superficie del microprocesador. • No encienda el equipo si el disipador de calor del microprocesador no está instalado. De lo contrario, el microprocesador puede sobrecalentarse y resultar dañado. - Página 8 B. S iga los pasos que se indican a continuación para instalar correctamente el microprocesador en su zócalo situado en la placa base. Antes de instalar el microprocesador y para evitar dañarlo, asegúrese de apagar el equipo y de desenchufar del cable de alimentación de la toma de corriente eléctrica. Paso 1: Paso 2: Presione suavemente el asa de la palanca del Quite la tapa del zócalo de la CPU tal y como zócalo del microprocesador hacia abajo y hacia se muestra. Sujete con el dedo índice el asa...
-
Página 9: Instalación Del Disipador Del Microprocesador
1-3-2 Instalación del disipador del microprocesador Siga los pasos que se indican a continuación para instalar correctamente el disipador del microprocesador en la placa base. (El siguiente procedimiento utiliza el disipador encapsulado de Intel como ejemplo.) ® Pasador macho Dirección de la flecha del Pasador pasador macho macho superior Pasador hembra Paso 1: Paso 2: Aplique una capa fina y uniforme de compuesto Antes de instalar el disipador, tenga en cuenta térmico en la superficie del microprocesador la dirección de la flecha del pasador instalado. -
Página 10: Instalación De La Memoria
Instalación de la memoria Lea las siguientes instrucciones antes de instalar la memoria: • Asegúrese de que la placa base es compatible con la memoria. Es recomendable utilizar una memoria de la misma capacidad, marca, velocidad y procesadores. (Visite el sitio Web de GIGABYTE para obtener la lista más reciente de memorias admitidas.) • Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica antes de instalar la memoria para evitar daños en el hardware. • Los módulos de memoria tienen un diseño inequívoco y sencillo. Un módulo de memoria se puede instalar sólo en una posición. Si no puede insertar la memoria, cambie el sentido de colocación. 1-4-1 Configuración de memoria de canal dual Esta placa base proporciona dos zócalos de memoria DDR3 y admite la Tecnología de canal dual. Una vez... -
Página 11: Instalación De Un Módulo De Memoria
1-4-2 Instalación de un módulo de memoria Antes de instalar un módulo de memoria y para evitar dañarlo, asegúrese de apagar el equipo y de desenchufar del cable de alimentación de la toma de corriente eléctrica. Los módulos DIMM DDR3 y DDR2 no son compatibles con los módulos DIMM DDR. Asegúrese de instalar módulos DIMM DDR3 en esta placa base. -
Página 12: Instalación De Una Tarjeta De Expansión
Instalación de una tarjeta de expansión Lea las siguientes instrucciones antes de instalar una tarjeta de expansión: • Asegúrese de que la placa base es compatible con la tarjeta de expansión. Lea atentamente el manual incluido con la tarjeta de expansión. • Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica antes de instalar una tarjeta de expansión para evitar daños en el hardware. Ranura PCI Express x16 (PCIEX16/PCIEX4) ranura PCI Siga los pasos que se indican a continuación para instalar correctamente la tarjeta de expansión en la ranura de expansión. Identifique una ranura de expansión compatible con la tarjeta. Quite la tapa metálica de la ranura del panel posterior del chasis. -
Página 13: Conectores Del Panel Posterior
Conectores del panel posterior (Nota 1) (Nota 1)(Nota 2)(Nota 3) (Nota 1) (Nota 3) Puerto USB El puerto USB admite la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB, como por ejemplo un teclado y ratón USB, una impresora USB, una unidad flash USB, etc. Puerto para de teclado/ratón PS/2 Utilice este puerto para conectar un teclado o ratón PS/2. Puerto D-Sub (Nota 1) El puerto D-Sub admite un conector D-Sub de 15 contactos. Conecte un monitor que admita conexión D-Sub a este puerto. Puerto DVI-D (Nota 1)(Nota 2) (Nota 3) El puerto DVI-D admite la especificación DVI-D. Conecte un monitor que admita conexión DVI-D a este puerto. Puerto HDMI (Nota 1) (Nota 3) HDMI (High-Definition Multimedia Interface, es decir, Interfaz Multimedia de Alta Definición) proporciona una interfaz de audio y vídeo completamente digital para transmitir las señales de audio y vídeo no comprimidas y es compatible con HDCP. Conecte el dispositivo de audio y vídeo HDMI a este puerto. • Después de instalar el dispositivo HDMI, asegúrese de que dicho dispositivo es el predeterminado para reproducir sonido. (El nombre del elemento puede variar en función del sistema operativo. Consulte la figura siguiente para obtener más detalles.) •... - Página 14 Configuraciones de pantalla dual para gráficos integrados: La tabla siguiente muestra las configuraciones de pantalla dual para los puertos de gráficos integrados cuando el programa de configuración del BIOS o durante el proceso POST. No existe tal limitación en el entorno del sistema operativo. La tecnología HDMI admite una resolución máxima de 1920x1080p pero las resoluciones reales admitidas dependen del monitor que se utilice. Matriz de Se admite o no se Combinación visual- admite ización DVI-D + D-Sub Sí DVI-D + HDMI HDMI + D-Sub Sí Conector de salida S/PDIF óptico Este conector proporciona salida de audio digital a un sistema de audio externo compatible con audio óptico digital. Antes de usar esta función, asegúrese de que el sistema de audio proporciona un conector de entrada de audio digital óptico. Puerto LAN RJ-45 El puerto LAN Ethernet de Gigabit proporciona conexión a Internet a una tasa de datos de hasta 1 Gbps.
-
Página 15: Conectores Internos
Conectores internos ATX_12V F_AUDIO CD_IN CPU_FAN SPDIF_I SYS_FAN SPDIF_O F_USB1/F_USB2 COMA SATA2_0/1/2/3/4/5 CLR_CMOS PHASE LED F_PANEL Lea las siguientes instrucciones antes de conectar dispositivos externos: • En primer lugar, asegúrese de que los dispositivos son compatibles con los conectores a los que desea enchufarlos. • Antes de instalar los dispositivos, asegúrese de apagarlos y desconecte también su PC. Desenchufe el cable de alimentación de la toma de corriente eléctrica para evitar daños en los dispositivos. • Después de instalar el dispositivo y antes de encender el equipo, asegúrese de que el cable de aquél se ha enchufado perfectamente al conector de la placa base. - 15 - Instalación del hardware... - Página 16 1/2) ATX_12V/ATX (Conector de Alimentación de 12V 2x2 y Conector de Alimentación Principal 2x12) Mediante el conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de enchufar el conector de alimentación, asegúrese de que la fuente de alimentación está apagada y que todos los dispositivos están correctamente instalados. El conector de alimentación posee un diseño inequívoco y sencillo. Enchufe el cable de la fuente de alimentación al conector de alimentación en la posición correcta.
- Página 17 3/4) CPU_FAN/SYS_FAN (bases de conexiones para los ventiladores) La placa base tiene una base de conexiones de 4 contactos para los ventiladores de la CPU (CPU_FAN) y una base de conexiones de 4 contactos para el ventilador del sistema (SYS_FAN). La mayoría de las bases de conexiones de ventilador tienen un diseño de inserción inequívoco y sencillo. Al conectar el cable de un ventilador, asegúrese de conectarlo en la orientación correcta (el cable del conector negro es el cable de toma de tierra). La placa base admite el control de la velocidad del ventilador del microprocesador, lo que requiere el uso de un ventilador de microprocesador con un diseño para tal funcionalidad. Para conseguir una disipación de calor óptima, es recomendable instalar un ventilador de sistema dentro del chasis. CPU_FAN: Contacto Definición TIERRA...
- Página 18 6) IDE (Conector IDE) El conector IDE admite hasta dos dispositivos IDE, como por ejemplo unidades de disco duro y unidades ópticas. Antes de conectar el cable IDE, localice la muesca de identificación inequívoca que se encuentra en el conector. Si desea conectar dos dispositivos IDE, recuerde establecer los puentes y el cableado conforme a la función de dichos dispositivos (maestro o esclavo, por ejemplo). (Para obtener más información sobre el establecimiento de las configuraciones maestro y esclavo para los dispositivos IDE, lea las instrucciones de los fabricantes de los dispositivos.) 7) SATA2_0/1/2/3/4/5 (conectores SATA de 3 Gb/s, controlados por el conjunto de chips H55) Los conectores SATA cumplen la norma SATA de 3Gb/s y son compatibles con la norma SATA de 1,5Gb/s. Cada conector SATA admite un solo dispositivo SATA. SATA2_2 SATA2_1 SATA2_0 Contacto Definición TIERRA TIERRA TIERRA SATA2_5 SATA2_4 SATA2_3 Conecte el extremo con forma de L del cable SATA de 3 Gb/s a la unidad de disco duro SATA.
- Página 19 8) BAT (PILA) La pila proporciona energía para conservar determinados valores en la memoria CMOS cuando el sistema está apagado, como por ejemplo las configuraciones de la BIOS y la información de la fecha y la hora. Reemplace la pila cuando su voltaje caiga a un nivel bajo o los valores de la memoria CMOS no sean precisos o puedan perderse. Puede borrar los valores de la memoria CMOS quitando la pila: 1. Apague el equipo y desenchufe el cable de alimentación. 2. Retire con cuidado la pila de su soporte y espere un minuto. (O bien, utilice un objeto metálico como puede ser un destornillador para tocar los terminales positivo y negativo del soporte de la pila cortocircuitándolos durante 5 segundos.) 3. Reemplace la pila. 4. Enchufe el cable de alimentación y reinicie el sistema. •...
- Página 20 9) F_PANEL (Base de conexiones del panel frontal) Conecte el conmutador de alimentación, el interruptor de reinicio, el altavoz, el conmutador o sensor de manipulación del chasis y el indicador del estado del sistema del chasis a esta base de conexiones conforme a las asignaciones de contactos que se muestra a continuación. Observe los contactos positivo y negativo antes de enchufar los cables.
- Página 21 10) F_AUDIO (base de conexiones de audio del panel frontal) La base de conexiones del panel frontal de audio admite audio de alta definición de Intel (HD) y audio AC’97. Puede conectar el módulo de audio del panel frontal del chasis a esta base de conexiones. Asegúrese de que las asignaciones de los hilos del conector del módulo coinciden con las asignaciones de los contactos de la base de conexiones de la placa base. Si conecta incorrectamente el conector del módulo y la base de conexiones de la placa base, el dispositivo no funcionará e incluso puede resultar dañado. Para audio del panel frontal Para audio del panel frontal HD: AC’97: Contacto Definición Contacto Definición MIC2_L...
- Página 22 12) SPDIF_I (Base de Conexiones de Entrada S/PDIF) Esta base de conexiones admite S/PDIF digital y se puede enchufar a un dispositivo de audio que admita salida de audio digital a través de un cable de entrada S/PDIF opcional. Para adquirir el cable SPDIF opcional, póngase en contacto con su distribuidor local. Contacto Definición Alimentación SPDIFI TIERRA 13) SPDIF_O (base de conexiones salida S/PDIF) Esta base de conexiones admite salida S/PDIF digital y permite conectar un cable de audio digital S/PDIF (proporcionado por tarjetas de expansión) para salida de audio digital desde la placa base a determinadas ranuras de expansión, como por ejemplo tarjetas de gráficos y tarjetas de sonido. Por ejemplo, para algunas tarjetas de gráficos, puede que tenga que usar un cable de audio digital S/PDIF para la salida de audio digital desde de la placa base a la tarjeta de gráficos si desea conectar una pantalla HDMI a dicha tarjeta de gráficos y, al mismo tiempo, quiere disponer de la salida de audio digital de la pantalla HDMI. Si desea obtener información sobre la conexión del cable de audio digital S/ PDIF, lea atentamente el manual de la tarjeta de expansión. Contacto Definición SPDIFO TIERRA Instalación del hardware - 22 -...
- Página 23 14) F_USB1/F_USB2 (bases de conexiones USB) Las bases de conexiones cumplen la especificación USB 2.0/1.1. Cada base de conexiones USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para adquirir dicho soporte, póngase en contacto con el distribuidor local. Contacto Definición Alimentación (5V) Alimentación (5V) USB DX- USB DY- USB DX+ USB DY+ TIERRA TIERRA Sin contacto • No enchufe el cable del soporte IEEE 1394 (2x5 contactos) a la base de conexiones USB. • Antes de instalar el soporte USB y para evitar dañarlo, asegúrese de apagar el equipo y de desenchufar el cable de alimentación de la toma de corriente eléctrica. 15) COMA (conector de puerto serie) El conector COMA puede proporcionar un puerto serie a través de un cable de puerto COM opcional. Para adquirir dicho cable, póngase en contacto con el distribuidor local. Contacto Definición NDCD- NSIN NSOUT NDTR- TIERRA NDSR- NRTS- NRTS-...
- Página 24 16) CLR_CMOS (puente para borrar la memoria CMOS) Utilice este puente para borrar los valores de la memoria CMOS (por ejemplo, la información de la fecha y la configuración de la BIOS) y restablecer los valores predeterminados de fábrica de dichos valores. Para borrar los valores de la memoria CMOS, coloque un puente en los dos contactos para cortocircuitarlos temporalmente o utilice un objeto metálico como un destornillador para tocar dichos contactos durante unos segundos. Abiertos: normal Cortocircuitados: borrar los valores de la memoria CMOS • Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica antes de borrar los valores de la memoria CMOS. • Después de borrar los valores de la memoria CMOS y antes de encender el equipo, asegúrese de quitar el puente entre los dos contactos. Si no sigue estas instrucciones, la placa base puede resultar dañada. • Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults (Cargar valores predeterminados optimizados)) o defina manualmente dicha configuración (consulte el...
- Página 25 - 25 - Instalación del hardware...
- Página 26 Instalación del hardware - 26 -...
