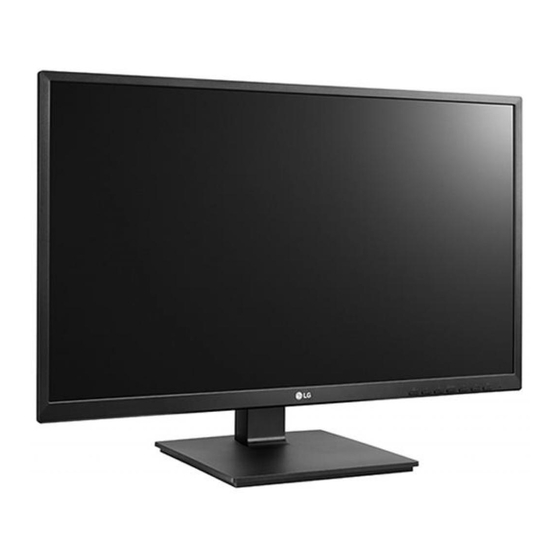

LG 24BK550Y Manual Del Usuario
Ocultar thumbs
Ver también para 24BK550Y:
- Manual de instrucciones (8 páginas) ,
- Guía rápida de configuración (6 páginas) ,
- Manual del usuario (29 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para LG 24BK550Y
Resumen de contenidos para LG 24BK550Y
- Página 1 MANUAL DEL USUARIO MONITOR IPS LED (MONITOR LED*) *Los monitores LED de LG son monitores LCD con iluminación posterior LED. Antes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite. MODELO DE MONITOR IPS LED...
-
Página 2: Tabla De Contenido
CONTENIDO LICENCIA --------------------------- MONTAJE Y PREPARACIÓN ------ - Componentes del producto ------------------- 4 - Software y controladores compatibles -------- 5 - Descripción de botones y componentes ------ 6 - Transporte y elevación del monitor ------------ 7 - Instalación del monitor ------------------------ 8 Colocación de la base del soporte Montaje en una mesa Usando el soporte del cable... -
Página 3: Licencia
LICENCIA Cada modelo tiene licencias diferentes. Para obtener más información acerca de la licencia, visite www.lg.com. Los términos HDMI y HDMI High-Definition Multimedia Interface, y el Logo- tipo HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países. -
Página 4: Montaje Y Preparación
La garantía del producto no cubre los daños o lesiones causados por el uso de elementos falsificados. Se recomienda utilizar los componentes suministrados. Si utiliza cables genéricos que no estén certificados por LG, es posible que no vea la pantalla o que la imagen tenga ruido. -
Página 5: Software Y Controladores Compatibles
Software y controladores compatibles Puedes descargarte e instalar la versión más reciente desde la página web LGE (www.lg.com). Software y controladores Prioridad de instalación 24BK550Y 27BK550Y Controlador del monitor Recomendado OnScreen Control Recomendado Dual Controller Opcional... -
Página 6: Descripción De Botones Y Componentes
Descripción de botones y componentes Indicador de encendido Luz encendida: Encendido Luz apagada: Apagado (Botón de encendido) Botón Conector de entrada USB IN 1 USB IN 2... -
Página 7: Transporte Y Elevación Del Monitor
Transporte y elevación del monitor Antes de levantar o mover el monitor, siga PRECAUCIÓN estas instrucciones para evitar rayar o dañar En la medida de lo posible, procure no tocar el monitor, y transportarlo de manera segura, la pantalla del monitor. Podría dañar la independientemente del tamaño y forma que pantalla o algunos de los píxeles empleados tenga. -
Página 8: Instalación Del Monitor
Instalación del monitor Colocación de la base del soporte ADVERTENCIA PRECAUCIÓN Para evitar heridas en dedos y pies, cuando junte el cuerpo del aparato con la base, Para evitar que la pantalla se raye, cubra su debería sujetar bien la base cuando junte el superficie con una tela suave. -
Página 9: Montaje En Una Mesa
Montaje en una mesa PRECAUCIÓN Las ilustraciones de este documento Levante el monitor e inclínelo hasta la posición representan los procedimientos más vertical sobre una mesa. habituales, por lo que podrían diferir del producto real. Deje un espacio de 100 mm (como mínimo) No transporte el monitor boca abajo con respecto a la pared para permitir una sujetándolo únicamente por la base del... -
Página 10: Usando El Soporte Del Cable
Ajuste de la altura del soporte Usando el soporte del cable Organice los cables utilizando el organizador de Sujete el monitor firmemente con ambas cables como se indica en la ilustración. manos. La altura se puede ajustar hasta a 130 mm. 130 mm Rotar el set (pivote) y poner conectores. -
Página 11: Ajuste Del Ángulo
Ajuste del ángulo ADVERTENCIA Para evitar que se produzcan lesiones en Coloque el monitor en posición vertical, los dedos al ajustar la pantalla, no sujete la montado sobre la base del soporte. parte inferior del marco del monitor como se Ajuste bien el ángulo de la pantalla. -
Página 12: Función De Giro
Función de giro La característica del pivote permite que el monitor rote 90º en el sentido de las agujas del reloj y -90º en sentido contrario a las agujas del reloj. Levante el monitor a la altura máxima. NOTA No ofrece la función de giro automático de la pantalla. - Página 13 ADVERTENCIA Tenga cuidado al girar el monitor si el cable está conectado. Para evitar que se produzcan lesiones al girar la pantalla, no coloque los dedos entre la pantalla y la base del soporte. NOTA El lado Izquierdo o derecho de la parte superior del monitor puede girar haciaarriba o haciaabajo (hasta 3°).
-
Página 14: Desmontaje De La Base Y Del Cuerpo Del Soporte
Desmontaje de la base y del cuerpo Uso del sistema de seguridad Kensington del soporte El conector del sistema de seguridad Kensington se encuentra en la parte posterior del monitor. Coloque la pantalla del monitor boca abajo. Para obtener más información sobre la instalación Para evitar que la pantalla se raye, cubra su y el uso, consulte el manual que se suministra con superficie con una tela suave. -
Página 15: Instalación En Una Pared
Si el monitor se instala en el techo o en una pared inclinada, el monitor puede caerse y provocar lesiones. Utilice el soporte de montaje en pared original de LG. Para obtener más información, póngase en contacto con la tienda 100 mm más cercana o con un instalador cualificado. -
Página 16: Uso Del Monitor
USO DEL MONITOR Conexión a un PC Conexión DVI-D Este monitor admite la función Plug & Play.* Transmite la señal de vídeo digital del PC al * Plug & Play: un usuario puede conectar un monitor. Conecte el PC al monitor con un cable dispositivo al PC y, cuando el dispositivo se enciende, el PC lo reconoce sin necesidad DVI como se muestra en las ilustraciones... - Página 17 Si utiliza cables genéricos que no estén que se produzca un error de conexión. certificados por LG, es posible que no vea la Tipos de cable HDMI recomendados pantalla o que la imagen tenga ruido.
-
Página 18: Conexión A Dispositivos Av
Conexión a dispositivos AV Conexión de periféricos Conexión por cable USB - PC Conexión HDMI El puerto USB en el producto funciona como un Transmite las señales de video y audio digitales concentrador USB. desde sus dispositivos AV al monitor. Conecte su dispositivo AV al monitor con el cable HDMI como se muestra a continuación. - Página 19 Conexión de auriculares Conecte periféricos al monitor a través de la toma de auriculares. Realice la conexión como se muestra a continuación. (se vende por separado) NOTA Los dispositivos periféricos se venden por separado. Si usted utiliza auriculares angulados, podría haber un problema al conectar otro dispositivo externo al monitor.
-
Página 20: Personalización De La Configuración
PERSONALIZACIÓN DE LA CONFIGURACIÓN Activación del menú principal Pulse el botón de menú ( ). Utilice los botones , , , para ajustar las opciones. Mantenga pulsado el botón de menú ( ) para salir del menú OSD. Botones del monitor Botón Descripción Si el menú... - Página 21 Personalización de la configuración Menu > Ajustes Rápidos Descripción Brillo Ajusta el contraste de color y el brillo de la pantalla. Contraste Relación Ajusta la proporción de la pantalla. Panorámico Muestra el vídeo en pantalla panorámica, con independencia de la entrada de señal de vídeo.
- Página 22 Personalización de la configuración Menu > Imagen Descripción M o d o d e I m a - Por Defecto Permite al usuario ajustar cada elemento. Se puede ajustar el modo de color del menú principal. Lector 1 Este es un modo en el que la pantalla se ajusta al máximo a la de un periódico. Si usted quiere una pantalla más iluminada, puede controlar el brillo en el Menu OSD.
- Página 23 Ajustar Color Gamma Cuanto más alto es el valor de la gamma, más oscura será la imagen. Del mismo modo, cuanto más bajo es el valor de la gamma, más clara será la imagen. Si usted no necesita ajustar la configuración de la gamma, seleccione Off (Apagado).
- Página 24 Personalización de la configuración Menu > Sonido Descripción Volumen Para ajustar el Volumen del auricular o el altavoz. Audio principal Para elegir la entrada de la fuente de audio. Menu > General Descripción Idioma Para elegir el idioma de visualización de los nombres de control. LED de alimentación Enciende/apaga el indicador de encendido de la parte frontal del monitor.
-
Página 25: Solución De Problemas
¿Ha instalado el controlador de la y Asegúrate de instalar el controlador de pantalla desde nuestra página web: pantalla? http://www.lg.com. y Asegúrese de comprobar que la tarjeta de vídeo admite la función Plug&Play. Parpadeo de la pantalla ¿Si usted no ha establecido el y Se parpadea la pantalla si se utiliza el modo de HDMI 1080i 60/50 Hz, Así... -
Página 26: Especificaciones
ESPECIFICACIONES 24BK550Y Pantalla LCD Tipo TFT (Thin Film Transistor, transistor de película fina) de Pantalla LCD (Liquid Crystal Display, pantalla de cristal líquido) Paso de píxeles 0,2745 mm x 0,2745 mm Resolución Resolución máxima 1920 x 1080 a 60 Hz Resolución recomendada... - Página 27 ESPECIFICACIONES 27BK550Y Pantalla LCD Tipo TFT (Thin Film Transistor, transistor de película fina) de Pantalla LCD (Liquid Crystal Display, pantalla de cristal líquido) Paso de píxeles 0,3114 mm x 0,3114 mm Resolución Resolución máxima 1920 x 1080 a 60 Hz Resolución recomendada 1920 x 1080 a 60 Hz Señal de vídeo...
-
Página 28: Modos Predefinidos (Resolución)
Modos predefinidos (resolución) D-SUB / DVI-D / HDMI / DP PC Coordinación de Tiempo Modos de pantalla Frecuencia Frecuencia vertical Polaridad (H/V) (resolución) horizontal (kHz) (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875... - Página 29 Asegúrese de leer las precauciones de seguridad antes de utilizar ENERGY STAR® is a set of power-saving guidelines el producto. issued by the U.S.Environmental Protection Agency El modelo y número de serie del producto están situados en la (EPA). parte trasera y en un lateral del producto. As an ENERGY STAR®...
