Serie OPTIM FRS/FR P&P
3.7.- TENSIÓN AUXILIAR DE MANDO
Entendemos por circuitos de mando los relacionados con los relés de salida del regulador y
contactores de maniobra de los condensadores. Estos circuitos suelen ir alimentados a una
tensión auxiliar de 230 V ~ (caso más común).
Para todos los modelos estándar de la gama OPTIM FRS P&P y OPTIM FR P&P, la tensión
auxiliar es obtenida de un AUTOTRAFO interno: No requiere conexión del neutro del
exterior. La etiqueta indica U
3.8.- CONEXIÓN DEL CABLE DE TIERRA
Conectar en el borne de tierra de la batería, alojado en el panel de maniobra del equipo el cable
de tierra.
La sección del cable de tierra se seleccionará según los límites de corriente admisibles es-
tablecidos en el REBT ( ITC-BT-19 – Instalaciones interiores ó receptoras) para cada tipo de
cable y de disposición.
3.9.- CONEXIÓN DEL TRANSFORMADOR DE CORRIENTE (TC)
Es necesario colocar un transformadores de corriente (TC) exterior a la
batería de condensadores, midiendo la corriente total de la carga más la
propia de la batería (
El transformador estándar debe tener salida nominal de 5 A en el secundario.
Es aconsejable conectar el TC a la fase L1 con el sentido de la corriente de P1 a
P2 (ver
Figura 6
mo nombre de la batería (ver
Evitar paso de corriente por el primario del TC antes de conectarlos a los bornes
S1 S2 de la batería.
Si debe instalarse el TC con la instalación en carga, cortocircuitar S1 y S2 mien-
tras no se conecten a la batería.
El valor de la corriente de primario del TC debe ser igual o algo superior al calibre del interrup-
tor general de la instalación. Así pues el TC debe poder medir la máxima intensidad previsible
de ser consumida por la totalidad de las cargas a compensar.

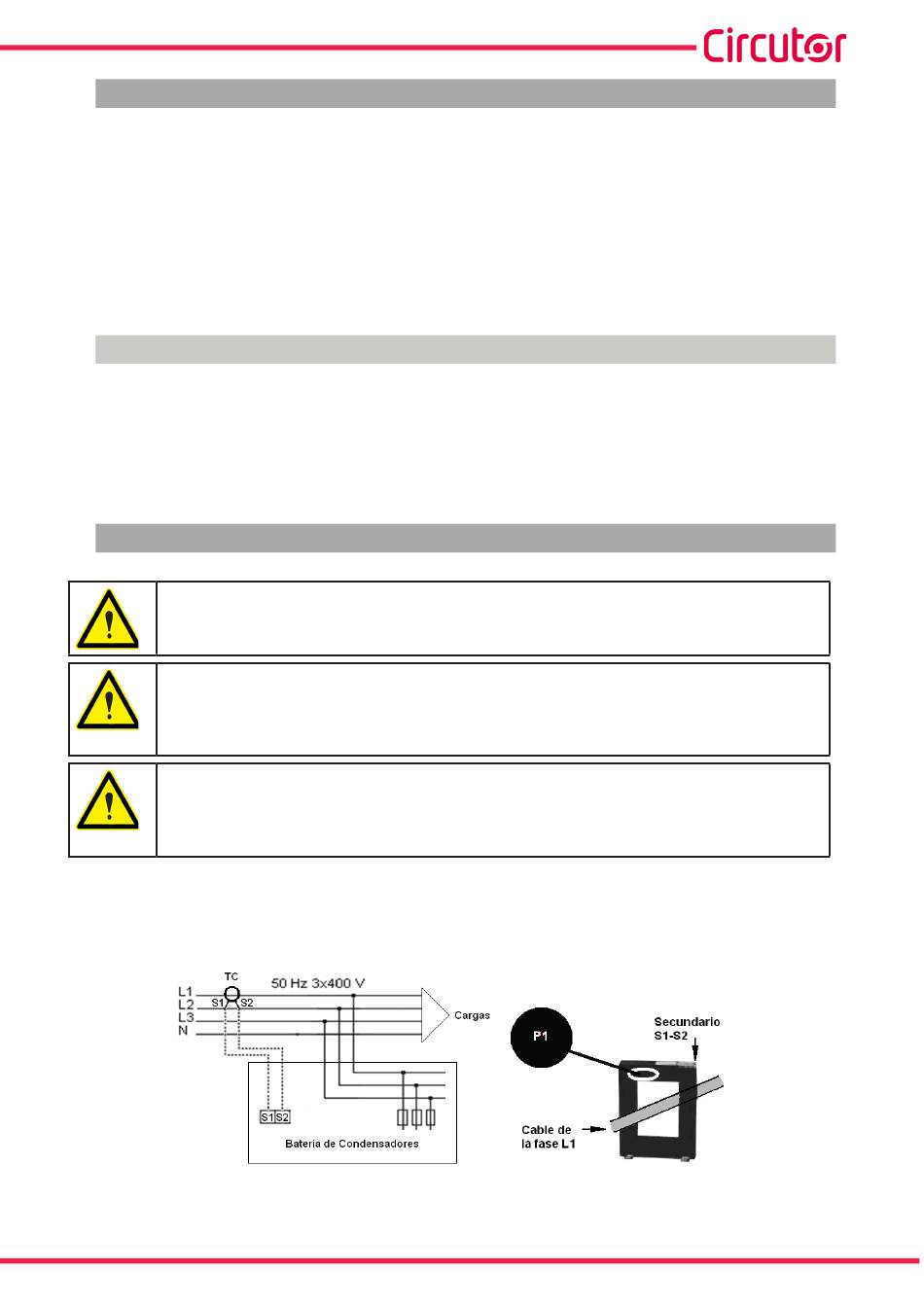

Figura 6: Instalación del transformador de corriente (TC) externo.
Manual de Instrucciones
/f ... interna
aux
).
Figura 6
) y conectar el secundario (bornes S1, S2) a los bornes del mis-
Figura 6
)
13
