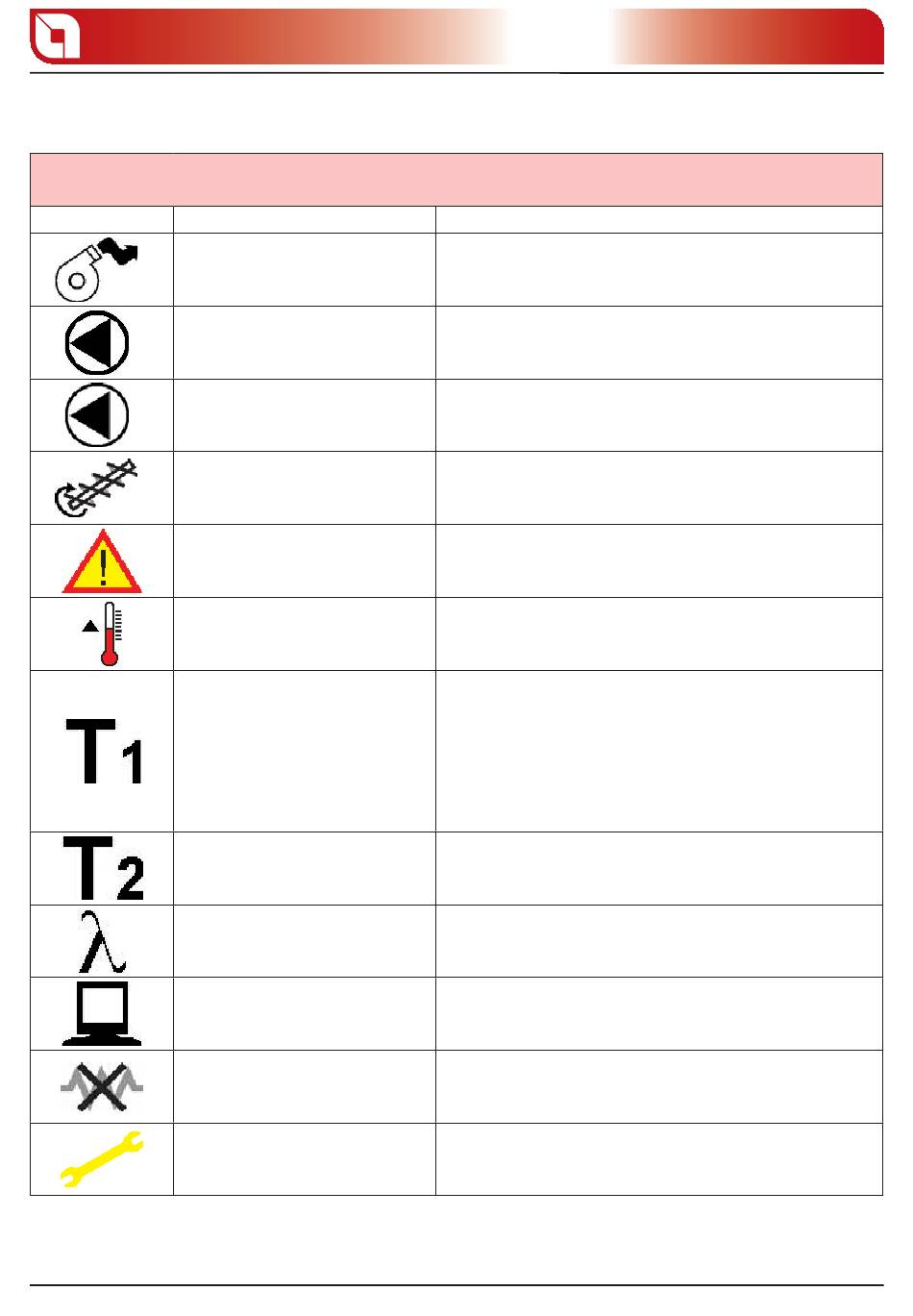

TABLAS DE VISUALIZACIÓN DE LA CALDERA
INDICADORES LUMINOSOS
Indicadores
Indica el funcionamiento del motor de
expulsión de humos.
A
Indica el permiso para el funcionamiento
de la bomba de recirculación.
B
Indica el permiso para el funcionamiento
de las bombas/mandos electrotérmicos
externos.
C
Indica el funcionamiento del motor para
la carga del pellet.
D
Indica la presencia de una alarma.
No utilizado
Indica el estado del termostato zona 1.
Indica el estado del termostato zona 2.
Indica el funcionamiento de la sonda
lambda.
Indica el estado del puerto serial.
Indica la desactivación de la bujía para el
encendido automático.
No utilizado
TABLAS DE VISUALIZACIÓN DE LA CALDERA
Descripción
Explicación
Está encendido/apagado cuando el motor de expulsión de humos está
activado/desactivado.
Parpadea cunado la sonda de control de la velocidad (codifi cador) está
desconectada.
Está encendido/apagado para indicar el permiso/negación para el
funcionamiento por la bomba de recirculación.
Está encendido/apagado para indicar el permiso/negación para el
funcionamiento por bombas/mandos electrotérmicos exteriores.
Está encendido/apagado cuando el motor de carga de pellet está
activado/desactivado.
Durante el funcionamiento normal, el indicador se enciende intermitente,
ya que el motor trabaja por impulsos.
Se enciende cuando se produce una alarma y está acompañada por la
indicación correspondiente en la pantalla, que identifi ca la causa de la
misma. Para resetear la alarma es sufi ciente mantener presionada la tecla
1(esc) por 3 segundos, cuando la caldera está totalmente fría.
Preparación para aplicaciones futuras.
El indicador está encendido/apagado cuando el termostato exterior está
por satisfacer/satisfecho. Si se debe satisfacer, o sea, si hay una solicitud
de calor, activa la bomba/mando electrotérmico correspondiente, para
la circulación del agua.
La activación de esta bomba/mando electrotérmico se realiza también
en el caso en el que la temperatura del agua en el interior de la caldera
supera los 87 °C (seguridad por sobretemperatura).
En este caso la bomba/mando electrotérmico se detiene cuando la
temperatura del agua se posiciona por debajo de los 85 °C.
El indicador está encendido/apagado cuando el termostato exterior está
por satisfacer/satisfecho. Si se debe satisfacer, o sea, si hay una solicitud
de calor, activa la bomba/mando electrotérmico correspondiente, para
la circulación del agua.
El indicador está encendido/apagado cuando la sonda lambda está
activada/desactivada.
El indicador está encendido/apagado cuando está inhabilitada/
habilitada la comunicación serial con la tarjeta electrónica.
Está apagado/encendido cuando la bujía está activada/desactivada.
Preparación para aplicaciones futuras
