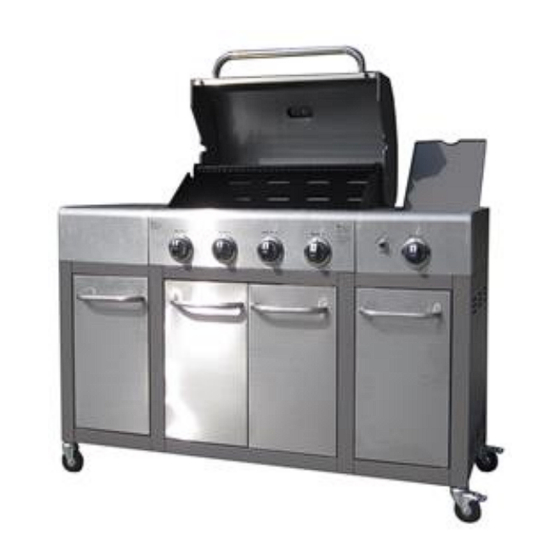

- Página 1 MANUAL DE USUARIO PARRILLA A GAS 4 QUEMADORES + QUEMADOR LATERAL MODELO: BBQ401GCQLM...
-
Página 2: Información Técnica
Gracias por seleccionar BBQ Grill. Nuestras parrillas han sido cuidadosamente diseñadas para ofrecer una calidad profesional, donde podrá encontrar parrillas para todo tipo de necesidad. Frente a cualquier comentario, consulta, o reclamo, comuníquese con nosotros a través del correo contacto@bbqgrill.cl, y lo atenderemos rápidamente. - Página 3 El uso de un regulador incorrecto o defectuoso resulta peligroso e invalidará la garantía de este producto. Si tiene alguna duda, comuníquese con el área de Servicio Técnico de BBQ GRILL. Gas y Regulador Esta parrilla puede ser utilizada solamente con cilindros de 5, 11 y 15 kilos.
-
Página 4: Uso De Su Parrilla Bbq Grill
Si percibe olor a gas, apague la parrilla, extinga todas las llamas, abra la tapa de la parrilla. Si el olor persiste, contacte de inmediato al Servicio Técnico asociado a BBQ GRILL. En el caso de un fuego incontrolable, desconecte de inmediato el cilindro de gas, trasládelo lejos del fuego y contacte a los bomberos. - Página 5 No ubique el cilindro de gas debajo de la parrilla, ya que en esa zona existirá demasiada temperatura cuando la parrilla esté en uso. Sólo puede hacerlo para trasladar o almacenar, nunca mientras se cocina. La ubicación correcta para instalar el cilindro de gas es tan lejos como le permita el largo de la manguera, a un costado de la parrilla.
-
Página 6: Listado De Partes
LISTADO DE PARTES... - Página 7 Número Número Descripción Descripción de parte de parte Tapa de quemador 40800064 Regulador 40800115 lateral Rejilla de quemador Tapa de quemador 40800119 40700004 lateral lateral Base de quemador 40800063 Termometro 40900201 lateral Quemador lateral 40800121 Logo 40800106 Cable de encendido, 40800120 Barra para rotar tapa 2 50300207...
- Página 8 Número Número Descripción Descripción de parte de parte Canasto receptor de Carro del medio,panel de 40800026 407F0048 grasas abajo Panel intermedio de carro izquierdo y 41600049 Marco de la Pata N°1 407F0009 derecho Panel del fondo de carro 407F0038 Marco de la pata N°2 407F0025 izquierdo y derecho Imán de puerta,...
- Página 9 TORNILLOS M4X10 PILA AAA 63 UNIDADES 1 UNIDAD TORNILLO M5X12 ARANDELA PLANA M5 2 UNIDADES 2 UNIDADES TORNILLOS M6X15 ARANDELA CURVA M6 8 UNIDADES 8 UNIDADES TORNILLO HEXAGONAL M5X12 TORNILLO HEXAGONAL M6X15 4 UNIDADES 34 UNIDADES LLAVE INGLESA 1 UNIDAD...
-
Página 10: Instrucciones De Armado
Instrucciones de Armado Paso 1: Ensamblar rieles de abajo con los marcos de pata A) Use 5 tornillos hexagonales M6X15 para ensamblar los soportes de rieles de fondo (B21) al riel del carro del medio, abajo y al frente (C6). Repita con el riel del carro del medio, abajo y atrás (C5). TOTAL: 10 tornillos hexagonales M6X15 B) Use 4 tornillos hexagonales M6X15 para ensamblar el riel del carro del medio, abajo y al frente (C6) al marco de la pata N°3 (C13) y al marco de la pata N°2 (C12). - Página 11 C) Use 4 tornillos hexagonales M6X15 para ensamblar riel de carro izquierdo, abajo y al frente (C16) al marco de la pata N°1 (C11) y al marco de la pata N°2 (C12). Repita con el riel de carro izquierdo, abajo y atrás (C15). TOTAL: 8 tornillos hexagonales M6X15...
- Página 12 D) Use 4 tornillos hexagonales M6X15 para ensamblar el riel del carro derecho, abajo y al frente (C21) al marco de la pata N°4 (C14) y al marco de la pata N°3 (13). Luego repita para el riel del carro derecho, abajo y atrás (C22) TOTAL: 8 tornillos hexagonales M6X15 E) Apriete todos los tornillos hexagonales con la llave inglesa.
-
Página 13: Paso 2: Instale Las Ruedas
Paso 2: Instale las ruedas Atornille las ruedas sin frenos (C24) en el marco de pata N°1 (C11) y atornille las ruedas con frenos (C23) en el marco de pata N°4 (C14) -
Página 14: Paso 3: Ensamble De Los Paneles Del Fondo
Paso 3: Ensamble de los paneles del fondo Ponga el carro en la posición correcta, descansando en las ruedas. Bloquee las ruedas con frenos para estabilizar el carro. A) Use 2 tornillos M4X10 para ensamblar el imán de las puertas centrales al panel de abajo del carro del medio (C9). - Página 15 Paso 5: Ensamble de imanes laterales, Rieles de arriba y marcos de patas. A) Use tornillos M4X10 (8 unidades) para ensamblar magnetos de las puertas izquierda y derecha, al panel de abajo izquierdo y derecho (4 tornillos por lado) B) Use 4 tornillos M4X10 para ensamblar riel del carro derecho, arriba y al frente (C18) a los marcos de patas N°3 (C13) y N°4 (C14).
- Página 16 Paso 6: Ensamblar Paneles de puertas, y paneles medios del carro izquierdo y derecho. A) Use 4 tornillos M4X10 para ensamblar el riel de la puerta (C4) al marco de pata N°2 (C12) y N°3 (C13). B) Inserte 8 tornillos M4X10 a los marcos de pata N°1, N°2, N°3 y N°4. No apriete completamente, sino que deje un pequeño espacio, para enganchar los paneles medios (B18).
-
Página 17: Paso 7: Ensamblar Puertas
C) Monte los paneles centrales (B18). Paso 7: Ensamblar puertas A) Remueva los tornillos previamente atornillados de los mangos de puertas, y luego úselos para atornillar un mango a cada puerta. B) Inserte las chavetas estáticas en los agujeros del riel de abajo. Luego presione hacia abajo la chaveta movible, procure que quede alineada con el riel de abajo, y luego suelte la chaveta, y así... -
Página 18: Paso 8: Ensamblar Cabeza De La Parrilla
C) Nota: Las puertas están marcadas para que calcen con el número del riel. Paso 8: Ensamblar cabeza de la parrilla Este paso requiere a 2 personas para levantar y posicionar la cabeza de la parrilla. Remueva el envoltorio del regulador, manguera, válvula del quemador lateral y cable de encendido. -
Página 19: Paso 9: Ensamblar Bandeja Izquierda
Paso 9: Ensamblar bandeja izquierda A) Atornille a la bandeja izquierda 2 tornillos hexagonales M5X12 y 1 tornillo M4X10, tal como se muestra en la foto. No atornille por completo. B) Situe la bandeja izquierda sobre el cabinete izquierdo, tal como se muestra en la imagen. - Página 20 C) Ensamble la bandeja izquierda al cuerpo desde dentro hacia afuera con 2 tornillos M6X15 y 2 arandelas curvas. D) Use llave inglesa para apretar los 2 tornillos hexagonales M5X12 usados en el paso A.
-
Página 21: Paso 10: Ensamblar Bandeja Derecha
E) Termine de atornillar el tornillo M4X10 usado en el paso A. Paso 10: Ensamblar bandeja derecha A) Ensamble bandeja derecha al lado con 2 tornillos M5X12 y 2 arandelas planas. Ensamble pared de la bandeja derecha al lado con 2 tornillos M4X10. B) Ensamble bandeja derecha con 2 tornillos hexagonales M5X12 y 1 tornillo M4X10, tal como aparece en la imagen. - Página 22 C) Situe la bandeja izquierda sobre el cabinete izquierdo, tal como se muestra en la imagen. D) Ensamble bandeja derecha a cuerpo de parrilla, desde dentro hacia fuera con 2 tornillos M6X15 y 2 arandelas curvas M6.
- Página 23 E) Use la llave inglesa para apretar completamente los tornillos hexagonales M5X12 usados en B. D) Apriete el tornillo M4X10 usado en B.
-
Página 24: Paso 11: Ensamblar Quemador Lateral
Paso 11: Ensamblar quemador lateral A) Remueva rejilla del quemador lateral. Suelte el quemador lateral de su bandeja. Para esto, remueva los 2 tornillos, sosteniendo el quemador lateral en su lugar. Nota: No suelte el tornillo del encendedor. B) Destornille los 2 tornillos de la válvula del quemador lateral y guárdelos aparte. C) Inserte la válvula de gas a través del agujero del panel de la bandeja. - Página 25 D) Ensamble el asiento de perilla en el panel del quemador lateral y luego en válvula con los tornillos previamente desatornillados (Paso B). Atornille el asiento de perilla con la marca negra hacia arriba. E) Ponga la válvula dentro del quemador lateral. F) Empuje la perilla de temperatura hacia el asiento de perilla, enganchándola con la válvula.
- Página 26 G) Vuelva a instalar el quemador lateral con los tornillos previamente sacados (Paso A) y ponga la rejilla del quemador lateral. H) Conecte los cables encendedores en el módulo de encendido debajo del lado de la bandeja derecha. Para conectar, empuje la punta de los cables de encendido en los espacios del módulo de encendido.
- Página 27 Paso 12: Ensamblar Panel trasero central, deflector del tanque, bandeja receptora de grasa, canasto receptor de grasas. A) Use tornillos 4 tornillos M4X10 para ensamblar panel trasero del carro medio al marco de pata N°2 y N°3. B) Use 2 tornillos M4X10 para ensamblar el deflector de tanque al fondo del carro del medio y paneles traseros.
- Página 28 D) Inserte el canasto receptor de grasas en su gancho, y cuelgue el gancho por debajo de la bandeja de grasa. Paso 13: Ensamblar paneles traseros de carro izquierdo y derecho, y riel trasero del carro medio. A) Use 8 tornillos M4X10 para ensamblar los paneles traseros del carro izquierdo y derecho...
-
Página 29: Paso 14: Soporte Para La Manguera Del Regulador
B) Use tornillos M4 X 10 (4 unidades) para ensamblar el riel el riel trasero del carro medio. Paso 14: Soporte para la manguera del regulador Remueva la chaveta del soporte de la manguera. Encaje la manguera en el soporte. Asegure la manguera en el soporte con la chaveta. - Página 30 Paso 15: Ensamblar difusores y rejillas. Ponga los difusores sobre los quemadores principales. Los difusores debieran calzar en ambas direcciones. Posicione las lengüetas de los difusores en las ranuras para éstas. Instale rejillas de la parrilla. Paso 15: Instale el cilindro de gas fuera de la parrilla, tal como se muestra en la foto.
-
Página 31: Operación
Repita la prueba Si apareciesen burbujas nuevamente, no utilice la parrilla, y póngase en contacto con el Servicio Técnico BBQ GRILL. Cada vez que haga cambio de cilindro revise escapes de gas. Nunca revise escapes de gas con fósforos o llama directa. -
Página 32: Precalentado
Si el quemador falla en encender, después de repetidos intentos, contacte al Servicio Técnico BBQ GRILL. ADVERTENCIA: Nunca se incline sobre el área de cocción de la parrilla mientras encienda la parrilla de gas. Mantenga su rostro y su cuerpo a una distancia segura (como mínimo, 18 pulgadas) de la... -
Página 33: Cuidado Y Mantenimiento
IMPORTANTE: Le recomendamos que haga mantención a esta parrilla una vez al año con el Servicio Técnico BBQ GRILL. - Página 34 Rejilla Importante: No use herramientas metálicas para su parrilla. Sólo use herramientas de plástico o de madera en la superficie de cocción. Importante: Lave con agua jabonosa caliente. Para quitar cualquier residuo de alimento, use un limpiador en crema con una esponja no abrasiva.
-
Página 35: Información Para Cocción De Alimentos
Almacenamiento Almacene su parrilla en un lugar seco y fresco. Cubra los quemadores con papel aluminio en modo de prevenir que insectos u otras basuras se acumulen en los orificios del quemador. Si la parrilla va a ser almacenada al interior, el cilindro de gas debe ser desconectado y dejado al exterior. - Página 36 INSTRUCCIONES PARA REEMPLAZAR LA MANGUERA 1) Desmontar manguera antigua (foto A y B) Use 2 llaves inglesas. La primera es para fijar el adaptador, la cual se debe sostener con 1 mano a el adaptador y no la mueva (llave 1). La segunda es para el conector de la manguera, la cual debe girarse en el sentido del reloj, tal como muestra la flecha en la foto B (llave 2).
- Página 37 Ensamblar nueva manguera (foto C y D Use nuevamente 2 llaves inglesas. La primera es para fijar el adaptador, donde debe sostener la llave inglesa con 1 mano y no moverla (llave 1). La segunda llave inglesa es para el conector de la manguera, ponga el anillo sellador dentro del conector de la manguera, y luego mueva la llave inglesa en contra del sentido del reloj (llave 2).
- Página 38 GRILL. Condiciones Generales de la Garantía BBQ GRILL otorga de forma gratuita 1 año de garantía, a partir de la fecha de adquisición del producto, reparar las fallas de fabricación o calidad de todos sus materiales, accesorios, partes y elementos, que afecten el normal uso del producto.
