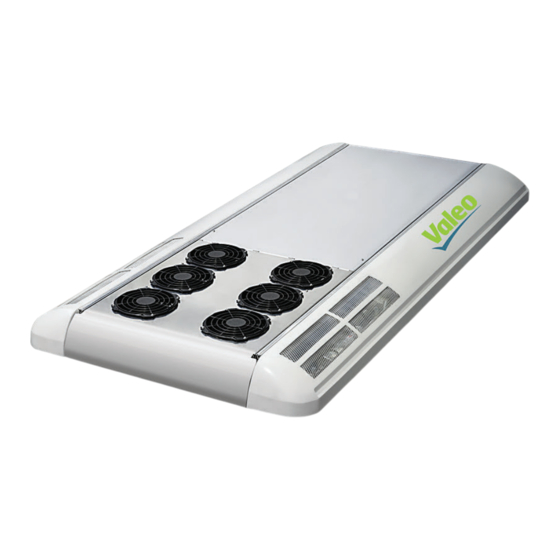

- Página 1 AIRE ACONDICIONADO RODOVIARIO - URBANO CC 450 - CC 470 - CC 490 Manual do Propietario Certificado de Garantía Rev.01 - Octubre 2019 Code: 036-00296-002...
-
Página 2: Tabla De Contenido
ÍNDICE CC 450 - CC 470 - CC 490 INTRODUCCIÓN _______________________________________________________________________________________________________________________ DESCRIPCIÓN DEL EQUIPO 2- Especificaciones técnicas________________________________________ TÉRMINOS DE GARANTÍA 2.1- Componentes del Evaporador____________________________________ Términos de Garantía__________________________________________________ 2.2- Componentes del Condensador___________________________________ 2.3- Componentes del Compresor BOCK FKX 40/655K_____________________ MANUTENCIÓN PREVENTIVA Rutinas de Manutención Preventiva_____________________________________________... -
Página 3: Introducción
Es importante que el conductor lea atentamente las instrucciones de este manual antes de iniciar la operación del equipo de aire acondicionado. VALEO Climatização do Brasil - Veículos Comerciais S/A mantiene una red de servicio autorizado con herramientas, equipos y un equipo entrenado para ejecutar cualquier tipo de manutención dentro de patrones de calidad. -
Página 4: Términos De Garantía
Si el certificado de garantía y/o número de serie del producto está adulterado, 2 – Si el equipo es instalado por un tercero, VALEO Climatização do Brasil - rasurado o dañado. Veículos Comerciais S/A garantiza solamente el producto y no su instalación. -
Página 5: Manutención Preventiva
MANUTENCIÓN PREVENTIVA CC 450 - CC 470 - CC 490 - Rutinas de Manutención Preventiva 1 - Limpiar o cambiar el filtro del aire de retorno. SEMANAL 2 - Inspeccionar la condición de tensión y alineación de las correas del compresor y alternador observando señales de desgaste. -
Página 6: Gas Refrigerante R134A
- Aceite Recomendamos el cambio preventivo de la carga de aceite del sistema de aire Los productos VALEO Climatização do Brasil - Veículos Comerciais S/A utilizan acondicionado cada 2 años o cada 10.000 Horas de trabajo, lo que ocurra antes. -
Página 7: Tarjeta De Identificación
éste deberá ser reparado por un taller autorizado o por un profesional calificado. En la tarjeta consta también el tipo de gas refrigerante utilizado y la cantidad Si el equipo es instalado por un tercero, VALEO Climatização do Brasil - Veículos necesaria para el equipo. -
Página 8: Funcionamiento Del Aire Acondicionado
FUNCIONAMIENTO DEL AIRE ACONDICIONADO CC 450 - CC 470 - CC 490 Funcionamiento del Aire Acondicionado Nota: diseño ilustrativo. - Página 9 FUNCIONAMIENTO DEL AIRE ACONDICIONADO CC 450 - CC 470 - CC 490 Fluido refrigerante Ventilador del condensador Evaporadores En el equipo de aire acondicionado el fluido refrigeran- Los ventiladores del condensador, así como el compresor, Es en los evaporadores que el fluido refrigerante, te está...
-
Página 10: 1- Controladores Sbu 400-410
CONTROLADOR CC 450 - CC 470 - CC 490 1- Controladores SBU 400-410 1.1- Descripción del Tablero de Control Los controladores SBU400 y SBU410, son sistemas destinados a controlar los Los controladores de A/A SBU400 y SBU410 tienen, básicamente, los mismos componentes HVAC (calentamiento, recirculación de aire, refrigeración). -
Página 11: Instrucciones De Operación
CONTROLADOR CC 450 - CC 470 - CC 490 1.2- Instrucciones de Operación 1.3- Modo Auto Nota: al iniciar el dispositivo, el modo Auto será activado (la luz de estatus Nota: la imagen del SBU410 es siempre usada para representar ambas versiones. -
Página 12: Compresor Del Aire Acondicionado On/Off
CONTROLADOR CC 450 - CC 470 - CC 490 1.4- Compresor del Aire Acondicionado On/Off 1.5- Modo Calefacción El modo calefacción es controlado por el Setpoint y por los parámetros P23 y P24, conforme el gráfico de abajo: Temperatura Temperatura Nota: después de encender el... -
Página 13: Configurando La Velocidad De Los Ventiladores Del Evaporador
CONTROLADOR CC 450 - CC 470 - CC 490 de aire permanecerá inactiva por el tiempo programado en el parámetro P20. Si 1.7- Configurando la velocidad de los ventiladores del evaporador la temperatura interna está dentro de la faja, la recirculación de aire permanecerá... -
Página 14: Fallas
CONTROLADOR CC 450 - CC 470 - CC 490 1.9- Fallas • Falla en el Display Nota: si hay una falla, el display variará entre la temperatura deseada y el o los códigos de error(es). F 0 0 La temperatura deseada será exhibida por 5 segundos y la serie de error(es) que está ocurriendo será... -
Página 15: Descripción Del Equipo
DESCRIPCIÓN DEL EQUIPO CC 450 - CC 470 - CC 490 2- Especificaciones Técnicas Componentes Caracteristicas CC450 CC470 CC490 Capacidad de refrigeración 153.600 BTU/h (45 kW) 160.400 BTU/h (47 kW) 167.200 BTU/h (49 kW) AIRE ACONDICIONADO Capacidad de calentamiento 153.600 BTU/h (45 kW) 153.600 BTU/h (45 kW) -
Página 16: Componentes Del Evaporador
DESCRIPCIÓN DEL EQUIPO CC 450 - CC 470 - CC 490 2.1- Componentes del Evaporador NOTA: visite www.reparts.com.br para consultar el catálogo de piezas completo. Item Código Descripción Cant. 006-00234-000 Serpentín Evaporador LI - CC450/470/490 006-00233-000 Serpentín Evaporador LD - CC450/470/490 006-00235-000 Serpentín Calentamiento LD - CC450/470/490... -
Página 17: Componentes Del Condensador
DESCRIPCIÓN DEL EQUIPO CC 450 - CC 470 - CC 490 2.2- Componentes del Condensador NOTA: visite www.reparts.com.br para consultar el catálogo de piezas completo. Ítem Código Descripción Cant. 006-00165-000 Serpentín Condensador MPHE 018-00039-001 Varilla Mantenimiento 021-00015-000 Ventilador Axial 24V - con Escobillas de Carbón... -
Página 18: Componentes Del Compresor Bock Fkx 40/655K
DESCRIPCIÓN DEL EQUIPO CC 450 - CC 470 - CC 490 2.3- Componentes del Compresor BOCK FKX 40/655K NOTA: visite www.reparts.com.br para consultar el catálogo de piezas completo. Ítem Código Descripción Cant. 014-00195-000 Compresor BOCK FKX40/655K 014-00195-001 Compresor BOCK FKX40/755K... -
Página 19: 1- Componentes Del Compresor Tm 65
DESCRIPCIÓN DEL EQUIPO CC 450 - CC 470 - CC 490 2.3.1- Componentes del Compresor TM 65 NOTA: visite www.reparts.com.br para consultar el catálogo de piezas completo. Ítem Código Descripción Cant. Ver Nota Compresor TM-65 Ver Nota Polea 2A/2B Ver Nota... -
Página 20: Componentes Eléctricos
DESCRIPCIÓN DEL EQUIPO CC 450 - CC 470 - CC 490 2.4- Componentes Eléctricos NOTA: visite www.reparts.com.br para consultar el catálogo de piezas completo. Ítem Código Descripción Cant. Ver Nota SBU-400 Controlador Aire Acondicionado Refrigeración SBU-410 Controlador Aire Acondicionado Calentamiento Ver Nota SBU-410 Controlador Aire Acondicionado con Renovación... -
Página 21: Sistema Eléctrico
SISTEMA ELÉCTRICO CC 305 - CC 335 - CC 355 3- Controlador SBU400/410 + 30 SBU 400/410 Solamente SC410 con renovación de aire y/o calentamiento + 15 PBPM PAPM TEMP TEMP VÁLVULA AGUA Placa de relé para aplicación plataforma única SBF2XX Fonte de alimentación Para comprobar... -
Página 22: Seguridad
SEGURIDAD CC 305 - CC 335 - CC 355 4- Precauciones de Seguridad 5- Componentes en Rotación: Los ventiladores, las poleas y las correas pueden no ser percepti- 1- Protección Personal: bles bajos ciertas condiciones. Debe ser tomado un cuidado Los sistemas de aire acondicionado ofrecen riesgos especial al aproximar las manos. -
Página 23: Sostenibilidad
CC 305 - CC 335 - CC 355 5- Desecho de Productos Preocupada con la sostenibilidad Valeo Climatização do Brasil - Veículos Comerciais S/A dirige sus clientes y su red de servicio autorizada al descarte de productos de manera medioambiental correcta y con seguridad. - Página 24 Valeo Climatização do Brasil - Veículos Comerciais S/A Av. Rio Branco, 4688 - Bairro São Cristóvão - CEP 95060-145 | Caxias do Sul - RS - Brasil | Tel. +55 (54) 2101.5700 www.valeo-thermalbus.com/br...
