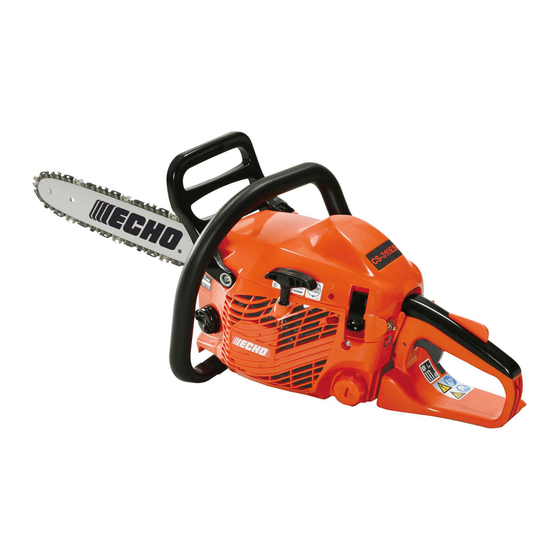

- Página 1 1Portada ESPAÑOL MANUAL DE INSTRUCCIONES MOTOSIERRA CS-310ES ADVERTENCIA Lea atentamente las instrucciones y siga las indicaciones para un funcionamiento seguro. Si no lo hiciera, podría sufrir lesiones graves. X750 - 012 57 2 X750 327-050 2 © 2009 Impreso en Japón 0911Ana 0727 ES...
- Página 2 Deberá guardar este manual de instrucciones para consultas futuras. Si el manual de instrucciones está ilegible debido a su deterioro o si lo ha perdido, adquiera uno nuevo en su distribuidor ECHO. Si alquila o presta esta máquina para que la utilice otra persona, incluya siempre el manual de instrucciones en el que se ofrecen explicaciones e instrucciones.
-
Página 3: Tabla De Contenido
Indice Adhesivos y símbolos ......................4 Indicaciones para un funcionamiento seguro ..............5 1. Precauciones generales .................... 5 2. Precauciones de seguridad para el retroceso lateral ..........7 3. Otras precauciones de seguridad................8 Descripción ........................10 Montaje ..........................11 Montaje de la barra guía y de la cadena .............. -
Página 4: Adhesivos Y Símbolos
Asegúrese de que el adhesivo es legible y de que comprende El dibujo completo del aparato que aparece en la sección las instrucciones que se indican en el mismo. "Descripción" le ayudará a localizarlos. Si un adhesivo no puede leerse, puede solicitar uno nuevo a su distribuidor ECHO. -
Página 5: Indicaciones Para Un Funcionamiento Seguro
Si no sigue las instrucciones, podría sufrir una lesión personal. Si tiene cualquier pregunta o problema, póngase en contacto con su distribuidor ECHO. Condición física No trabaje con la motosierra si está cansado o bajo la influencia de alcohol o drogas. - Página 6 Combustible PELIGRO La gasolina y el combustible son altamente inflamables. Si se derraman o prenden por causa de una fuente de ignición, puede provocar un incendio, lesiones graves o daños a la propiedad. Tenga un cuidado extremo cuando manipule gasolina o combustible. Una vez realizado el repostaje, apriete firmemente el tapón y compruebe que no haya fugas.
-
Página 7: Precauciones De Seguridad Para El Retroceso Lateral
2. Precauciones de seguridad para el retroceso lateral PELIGRO Precaución de seguridad para el retroceso lateral para usuarios de sierras de cadena: es posible que se produzca un retroceso cuando el extremo o punta de la barra guía entre en contacto con un objeto o cuando la madera rodee y pince la cadena de la motosierra durante el corte. -
Página 8: Otras Precauciones De Seguridad
Se cree que puede contraerse una enfermedad llamada fenómeno de Raynaud, que afecta a los dedos de ciertos individuos, si se está expuesto a vibraciones y frío. De acuerdo con esto, su motosierra ECHO posee piezas de descarga diseñadas para reducir la intensidad de la vibración recibida a través de los asideros. - Página 9 Condiciones de la máquina ADVERTENCIA No modifique la motosierra de ningún modo. Sólo se autoriza la utilización de accesorios y piezas suministradas por ECHO o aprobadas expresamente por ECHO para su utilización con los modelos específicos de motosierra de ECHO.
-
Página 10: Descripción
Descripción 1. Silenciador - El silenciador controla el ruido de escape 12. Tapón del depósito de aceite - Para cerrar el depósito y evita la salida de partículas de carbonilla de aceite. incandescentes. 13. Tirador del arranque - El agarre del arranque para 2. -
Página 11: Montaje
Montaje Montaje de la barra guía y de la cadena ADVERTENCIA Por su propia seguridad, apague siempre el motor antes de realizar cualquiera de las operaciones descritas a continuación. PRECAUCIÓN 1. Todos los ajustes deberán realizarse en frío. 2. Cuando manipule la cadena, utilice siempre guantes. 3. -
Página 12: Funcionamiento
Relación de mezcla recomendada: 50 : 1 (2 %) para ISO-L-EGD Standard (ISO/CD 13738), para aceite JASO FC, FD y ECHO Premium 50 : 1 y 25 : 1 (4 %) para aceite grado JASO - No haga la mezcla directamente en el depósito de combustible del motor. -
Página 13: Arranque Del Motor En Frío
Arranque del motor en frío ADVERTENCIA Una vez que se tira del botón de control del estrangulador y se vuelve a colocar después en su posición original, el acelerador permanece un poco abierto (condición de bloqueo). Si se arranca el motor en este estado de bloqueo, la cadena comienza a girar. No arranque el motor hasta que no esté... -
Página 14: Arranque Del Motor En Caliente
Arranque del motor en caliente 1. Posición de freno de la cadena ACTIVADO Compruebe que haya combustible y aceite de cadena en los depósitos. Pulse la protección de la mano hacia adelante. (Posición de freno de la cadena ACTIVADO) Levante el interruptor de encendido. Sujete de forma segura la motosierra. -
Página 15: Parada Del Motor
Si el motor no se detiene, tire del botón de control del estrangulador hasta el tope para deternerlo. Devuelva el aparato a su distribuidor ECHO autorizado para que compruebe y repare el interruptor de encendido antes de volver a arrancar el motor. -
Página 16: Uso Correcto Del Freno De La Cadena
Uso correcto del freno de la cadena PELIGRO El movimiento de retroceso es muy peligroso. Si la punta de la barra entra en contacto con madera o similar, la barra guía retrocede instantáneamente. El freno de la cadena reduce la posibilidad de lesión debido a un retroceso. Antes de utilizar la motosierra, compruebe siempre el correcto funcionamiento del freno de la cadena. -
Página 17: Comprobación De La Función De Frenado Del Freno
4. La cadena se detiene inmediatamente. 5. Libere el gatillo del acelerador. Si la cadena no se detiene de forma inmediata, lleve la motosierra a su distribuidor ECHO para su reparación. Libere el freno de la cadena Cuando se tira totalmente de la protección delantera hacia el usuario, el freno de la... -
Página 18: Instrucciones De Corte
Instrucciones de corte PELIGRO No permita que el extremo o punta de la barra guía toque ningún objeto mientras el motor esté en marcha para evitar que se produzca un retroceso. General En todas las circunstancias, el funcionamiento de la motosierra es una trabajo para un solo hombre. -
Página 19: Derribo De Un Árbol
Derribo de un árbol Un árbol cayendo puede dañar seriamente cualquier cosa que golpee: un coche, una casa, una valla, una línea de tensión u otro árbol. Existen formas de hacer que un árbol caiga hacia donde usted desea, ¡por lo que en primer lugar deberá... -
Página 20: Poda De Ramas
Poda de ramas PRECAUCIÓN No sierre por encima de la altura del pecho. La poda de un árbol caído es muy similar al trozado. Nunca retire una rama de un árbol mientras esté soportando su peso. Tenga cuidado de que la punta no toque otras ramas. Utilice siempre ambas manos. -
Página 21: Tensión Y Compresión De La Madera
Tensión y compresión de la madera ADVERTENCIA No utilice nunca el bloqueo del acelerador para trabajos de corte. PRECAUCIÓN Si ha juzgado incorrectamente los efectos de la tensión y la compresión, y realiza el corte desde el lado equivocado, la madera presiónará la barra guía y la cadena, atrapándolas. -
Página 22: Guía De Mantenimiento
Guía de mantenimiento Área Mantenimiento Página Antes de usar Mensual Filtro de aire Limpiar / sustituir • Sistema de combustible Inspeccionar • Filtro de combustible Inspeccionar / limpiar / sustituir • Filtro de aceite Inspeccionar / limpiar / sustituir • Bujía Inspeccionar / limpiar / ajustar / sustituir •... -
Página 23: Localización De Averías
El conducto de combustible Limpiar está obstruido Carburador Consultar a su distribuidor ECHO Combustible en el No hay combustible Carburador Consultar a su distribuidor ECHO cilindro en el cilindro El silenciador está La mezcla de combustible... -
Página 24: Mantenimiento De La Cadena De La Sierra
Mantenimiento de la cadena de la sierra ADVERTENCIA Antes de afilar la cadena, apague el motor. Utilice siempre guantes cuando trabaje con la cadena. PRECAUCIÓN Los fallos que se indican a continuación aumentarán considerablemente el riesgo de retroceso. 1) Ángulo de la placa superior demasiado grande 2) Ángulo de la placa lateral demasiado pequeño 3) Diámetro de la lima demasiado pequeño 4) Calibre de profundidad demasiado grande... - Página 25 Al utilizar el tamaño de lima correcto (lima redonda de 4,0 mm; N1C-BL, 91VG y 91VX, de 4,5 mm; 90SG) y un soporte para limas, resulta más fácil obtener un buen resultado. Consulte a su distribuidor ECHO para obtener información sobre herramientas de afilado y tamaños.
-
Página 26: Asistencia
Asistencia Si tiene cualquier pregunta o problema, póngase en contacto con su distribuidor ECHO. Filtro de aire 1. Tapa del cilindro 2. Filtro de aire 3. Fiador de la tapa del cilindro Compruébelo después de cada uso. Pulse la protección de la mano hacia adelante. -
Página 27: Aletas Del Cilindro (Sistema De Refrigeración)
Elimine la suciedad y el polvo que haya entre las aletas para permitir que el aire de refrigeración pase fácilmente. Barra guía NOTA Cuando sustituya la barra guía o la cadena de la sierra, consulte a su distribuidor ECHO. 1. Ranura 2. Orificio de aceite 3. Barra guía 4. -
Página 28: Silenciador
Silenciador NOTA Los depósitos de carbonilla provocarán una reducción de la potencia del motor. El amortiguador de chispas debe revisarse periódicamente. 1. Silenciador 2. Pantalla protectora contra chispas 3. Cubierta de la pantalla Reitre la tapa del cilindro y el cable de la bujía. Retire la cubierta de la pantalla protectora contra chispas y la propia pantalla del cuerpo del silenciador. -
Página 29: Almacenamiento
Almacenamiento Almacenamiento durante un largo periodo (más de 30 días) ADVERTENCIA No guarde el aparato en un lugar en el que puedan acumularse gases de combustible o que esté expuesto a llamas o chispas. NOTA Deberá guardar este manual de instrucciones para consultas futuras. No guarde la unidad durante un largo periodo (30 días o más) sin realizar el mantenimiento de protección para el almacenamiento en el que se incluye: 1. -
Página 30: Procedimiento Para Desechar El Producto
Marca Material >PA6-GF< Nailon 6 - Fibra de vidrio >PP-GF< Polipropileno - Fibra de vidrio >PE-HD< Polietileno Póngase en contacto con su distribuidor ECHO si no sabe cómo debería deshacerse del aceite usado o de las piezas de plástico. -
Página 31: Características Técnicas
10 % de alcohol etílico. 50 : 1 (2 %) para ISO-L-EGD Standard (ISO/ CD13738), para aceite JASO FC, FD y ECHO Premium 50 : 1 y 25 : 1 (4 %) para aceite grado JASO FB. - Página 32 1Memorándum y cubierta posterior 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPÓN TELÉFONO: 81-428-32-6118. FAX: 81-428-32-6145. Impreso en Japón X750 - 012 57 2 2009/10 X750 327-050 2 © 2009...
