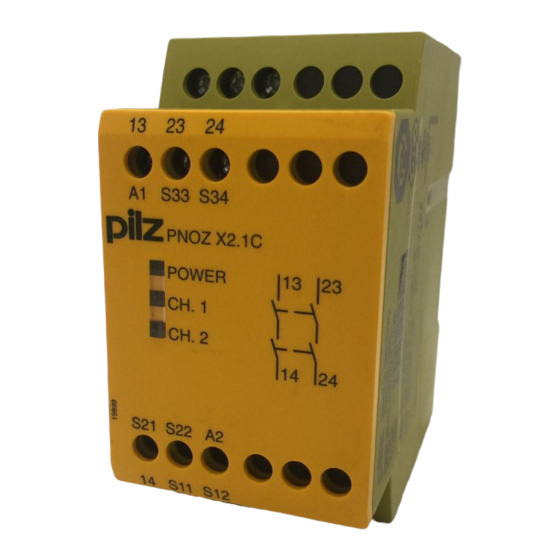

- Página 1 PNOZ X2.1C Dispositivos conmutadores de seguridad Manual de instrucciones-1003973-ES-08...
- Página 2 Prólogo Este documento es la versión original. Pilz GmbH & Co. KG se reserva todos los derechos sobre este documento. Los usuarios están autorizados a hacer copias para uso interno. Se aceptan indicaciones y sugerencias que permitan mejorar esta documentación.
-
Página 3: Tabla De Contenido
Cableado Disposición para el funcionamiento Funcionamiento Indicación de estado Errores – Fallos Dimensiones en mm Datos técnicos Características técnicas de seguridad Datos complementarios Curva de vida útil Datos de pedido Declaración CE de conformidad Manual de instrucciones PNOZ X2.1C 1003973-ES-08... -
Página 4: Introducción
Introducción Validez de la documentación La documentación es válida para el producto PNOZ X2.1C. Será válida hasta la publica- ción de una versión más actual. En estas instrucciones de uso se explica el funcionamiento y el manejo y se describe el montaje y la conexión del producto. -
Página 5: Seguridad
Proporciona consejos prácticos e información sobre particularidades. Seguridad Aplicación correcta El dispositivo de seguridad PNOZ X2.1C sirve para la interrupción orientada a la seguridad de un circuito de seguridad. El dispositivo de seguridad cumple los requisitos de las normas EN 60947-5-1, EN 60204-1... -
Página 6: Normas De Seguridad
En aplicaciones orientadas a la seguridad, respetar el periodo de uso T de los índices de seguridad. Para la puesta fuera de servicio, respetar la legislación local en materia de eliminación de aparatos electrónicos (p. ej., ley alemana de aparatos eléctricos y electrónicos). Manual de instrucciones PNOZ X2.1C 1003973-ES-08... -
Página 7: Por Su Propia Seguridad
La instalación de seguridad permanece activa aun cuando falle uno de los componen- tes. Con cada ciclo de conexión/desconexión de la máquina se comprueba automáticamen- te si los relés del dispositivo de seguridad abren y cierran correctamente. Manual de instrucciones PNOZ X2.1C 1003973-ES-08... -
Página 8: Diagrama De Bloques/Asignación De Bornes
(categoría de sobretensión III), separación segura (categoría de sobretensión II) Descripción de funciones El dispositivo de seguridad PNOZ X2.1C se utiliza para la interrupción de seguridad de un circuito de seguridad. El LED "POWER" se enciende cuando se aplica la tensión de ali- mentación. -
Página 9: Diagrama De Tiempos
Utilizar los elementos de fijación de la parte trasera del dispositivo para fijarlo a la guía normalizada (35 mm). Si la posición de montaje es vertical: fijar el dispositivo con un elemento de soporte (p. ej., tope o ángulo final). Manual de instrucciones PNOZ X2.1C 1003973-ES-08... -
Página 10: Cableado
410. Importante para la detección de derivación: Puesto que esta función no tiene seguridad de error único, Pilz la comprueba durante el control final. Si existe peligro de superar las longitudes de cables especificadas, recomen- damos realizar la siguiente comprobación una vez instalado el dispositivo: 1. - Página 11 Evite un rearme inesperado mediante medidas de seguridad externas. Circuito de realimentación Rearme automático Rearme manual Contactos de contactores exter- 13 (23) 14 (24) Manual de instrucciones PNOZ X2.1C 1003973-ES-08...
-
Página 12: Funcionamiento
Como mínimo 1 vez al año para SIL CL 2/PL d IMPORTANTE Comprobar la función de seguridad después de cada primera puesta en marcha o de realizar modificaciones en la máquina/instalación. El control de las funciones de seguridad es competencia exclusiva de personal cualifica- Manual de instrucciones PNOZ X2.1C 1003973-ES-08... -
Página 13: Indicación De Estado
Funcionamiento defectuoso de los contactos: En caso de contactos soldados, después de abrir el circuito de entrada no es posible ninguna nueva activación. El LED "POWER" no se ilumina: cortocircuito o tensión de alimentación no disponible. Dimensiones en mm 87 (3.42") (1.77") Manual de instrucciones PNOZ X2.1C 1003973-ES-08... -
Página 14: Datos Técnicos
Bicanal con detección de derivación con UB AC 30 Ohm Salidas de relé Número de contactos de salida Contactos de seguridad (NA) sin retardo Corriente de cortocircuito máx. IK 1 kA Categoría de uso según normativa EN 60947-4-1 Manual de instrucciones PNOZ X2.1C 1003973-ES-08... - Página 15 Retardo a la desconexión con parada de emergencia, típica 15 ms con parada de emergencia, máx. 30 ms con una caída de tensión, típica 70 ms con una caída de tensión, máx. 110 ms Manual de instrucciones PNOZ X2.1C 1003973-ES-08...
- Página 16 0,2 - 2,5 mm², 24 - 14 AWG 2 conductores con la misma sección, flexibles, sin terminal o con terminal TWIN 0,2 - 2,5 mm², 24 - 14 AWG Manual de instrucciones PNOZ X2.1C 1003973-ES-08...
-
Página 17: Características Técnicas De Seguridad
Los valores SIL/PL de una función de seguridad no son idénticos a los va- lores SIL/PL de los dispositivos utilizados y pueden diferir de estos. Reco- mendamos la herramienta de software PAScal para calcular los valores SIL/PL de la función de seguridad. Manual de instrucciones PNOZ X2.1C 1003973-ES-08... -
Página 18: Datos Complementarios
Prever una extinción de chispas suficiente en todos los contactos de salida para prolongar la vida útil. En caso de cargas capacitivas, controlar las puntas de tensión que puedan cre- arse. Utilizar diodos volantes para la extinción de chispas de contactores DC. Manual de instrucciones PNOZ X2.1C 1003973-ES-08... -
Página 19: Datos De Pedido
Estos productos cumplen los requisitos de la Directiva de Máquinas 2006/42/CE del Parla- mento Europeo y del Consejo. La declaración de conformidad CE completa puede consul- tarse en la página web www.pilz.com/support/downloads. Representante: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Alemania Manual de instrucciones PNOZ X2.1C... - Página 20 Contraportada Support Pilz le proporciona asistencia técnica las 24 horas del día. América Australia Gran Bretaña Brasil +61 3 95600621 +44 1536 462203 +55 11 97569-2804 Irlanda Canadá Europa +353 21 4804983 +1 888-315-PILZ (315-7459) Alemania Italia, Malta EE.UU. (número gratuito)
