5-6kVA EU_ES

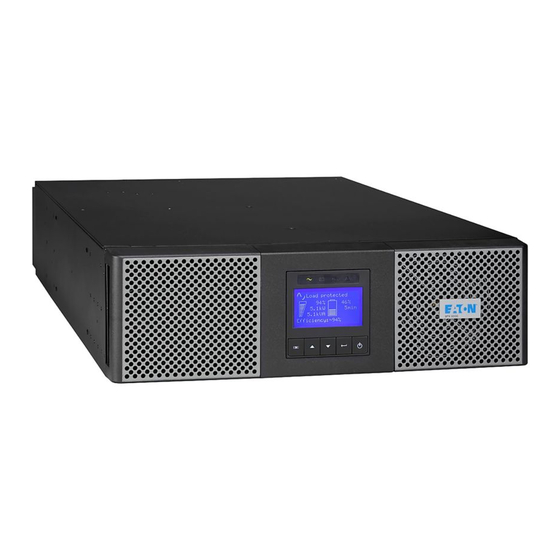

9SX 5000
9SX 6000
9PX 5000
9PX 6000
9SX EBM 180V
9PX EBM 180V
Manual de instalación
y del usuario

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Eaton 9SX 5000

  • Página 1 9SX 5000 9SX 6000 9PX 5000 9PX 6000 9SX EBM 180V 9PX EBM 180V Manual de instalación y del usuario Copyright © 2013 EATON Todos los derechos reservados. Servicio y asistencia: Llame a su representante de servicio local. 5-6kVA EU_ES...
  • Página 2 INSTRUCCIONES DE SEGURIDAD CONSERVE ESTAS INSTRUCCIONES. Este manual contiene instrucciones importantes que deben seguirse durante la instalación y el mantenimiento del SAI y de las baterías. Los modelos de la serie 9SX y 9PX a los que se refiere este manual están previstos para la utilización en un entorno a temperatura entre 0 a 40 °C, sin contaminantes conductivos.
  • Página 3 Norma para la protección de equipos de la tecnología de la información, ANSI/NFPA 75 (sólo para instalaciones de EE.UU.). Póngase en contacto con Eaton revendedores para pedir un kit de batería especial, si es necesario para cumplir con la norma ANSI/NFPA 75 requisito.
  • Página 4 Módulo de batería original provisto con la UPS para mantener el mismo nivel de rendimiento y seguridad. En caso de duda, póngase inmediatamente en contacto con su represen- tante EATON. • Todas las reparaciones y mantenimiento deberían realizarlas SÓLO PERSONAL DE SERVICIO TÉC- NICO AUTORIZADO.
  • Página 5: Tabla De Contenido

    5.6 Configuración de los ajustes de la batería ..............26 Extracción del histórico de eventos ................27 Extracción del histórico de fallos .................27 6. Comunicación ................. 28 Puertos de comunicación ....................28 6.2 Paquete de Software de Gestión de Energía Eaton ............31 7. Mantenimiento del SAI ..............32 Cuidado del equipo ......................32 Almacenamiento del equipo ..................32 7.3 Cuándo cambiar las baterías ..................32...
  • Página 6: Introducción

    Seguir, a continuación, las instrucciones del presente manual. Les invitamos a que descubran la oferta de EATON así como las opciones de la gama 9SX y 9PX visitando nuestro sitio WEB: www.eaton.com, o poniéndose en contacto con su representante EATON.
  • Página 7 — provocando la pérdida de horas de productividad y costosas repara- ciones. Con el SAI Eaton 9SX y 9PX, usted puede eliminar de manera segura los efectos de las alteraciones de corriente y preservar la integridad de su equipo. Los beneficios únicos del Eaton 9SX y 9PX además de proporcionar una rendibilidad extraordinaria y ser muy fiable, incluyen: •...
  • Página 8: Presentación

    Pesos Dimensiones (mm / inch) (kg / lb) Prof. x Anch. x Alt. (P x L x A) 9SX 5000 48 / 106 685 x 440 x 130 / 27 .0 x 17 .3 x 5.1 9SX 6000 48 / 106 685 x 440 x 130 / 27 .0 x 17 .3 x 5.1...
  • Página 9: Caras Traseras

    2. Presentación Caras traseras 9SX 5000 / 6000 Puerto de comunicación RS232 Puerto de comunicación USB Puerto de comunicación de contactos secos (relés) Conector para control de marcha/ parada a distancia (ROO) Conectores para el reconocimiento automático de un módulo de batería...
  • Página 10: Accesorios

    2. Presentación Accesorios Cód. de producto Descripción 9SXEBM180RT, Módulo de extensión de la batería 9PXEBM180 Kit de bastidor 9PX/9SX Network-MS Tarjeta de red Network-M2 Modbus-MS Tarjeta Modbus y tarjeta de red INDGW-MS Relay-MS Placa de relés INDRELAY-MS MBP6Ki HotSwap MBP 6000i TFMR11Ki Transformador 11000i BINTSYS...
  • Página 11: Panel De Control

    2. Presentación Panel de control El SAI cuenta con una pantalla LCD gráfica de cinco botones. Facilita información sobre el propio SAI, su estado de cargo, eventos, medidas y configuración. Indicador de modo Indicador de Online (verde) fallo (rojo) Indicador de Indicador de modo batería modo Bypass...
  • Página 12: Descripción De La Pantalla Lcd

    2. Presentación Descripción de la pantalla LCD Después de cinco minutos de inactividad, la pantalla LCD muestra un salvapantallas. La luz de fondo se atenúa automáticamente después de diez minutos de inactividad. Pulse cualquier botón para restablecer la pantalla. Estado de funcionamiento Online mode 100% Estado...
  • Página 13: Funciones De La Pantalla

    [Tipo producto/modelo] / [Cod.Prod./Num serie] / [SAI/NMC firmware] / [Dirección IPv4], [Dirección IPv6], [Dirección MAC] / [Accesorios detectados] Registre su Enlaza con el sitio web de registro de Eaton producto Configuración ajustable por el usuario La tabla siguiente describe las opciones que el usuario puede cambiar.
  • Página 14 2. Presentación Submenú Ajustes disponibles Ajustes por defecto Tiempo de Si la transferencia a Bypass está habilitada, [10ms] Tiempo de interrupción: [10ms] [20ms] corte Defina la duración de la pausa al transferir a Bypass Ajustes Prealarma [10%] … [102%] [102%] Entr./Sal.
  • Página 15: Instalación

    3. Instalación Inspección del equipo Si se hubiera dañado algún equipo durante el envío, guarde las cajas de transporte y los materiales de embalaje para el transportista o para el lugar de compra y presente una reclamación por daños en el envío. Si detectara daños después de la aceptación, presente una reclamación por daños ocultos.
  • Página 16: Comprobación Del Kit De Accesorios

    3. Instalación Comprobación del kit de accesorios • Verifique que los artículos siguientes se incluyen con el SAI: (2) Patas de la torre Kit de bastidor para chasis de 19" (opcional) (2) Prensa-estopas de cable para la conexión de entradas/salidas (2) Fijadores de cable para tomas 16A (2) Fijadores de cable para tomas 10A (2) cables IEC 10 A...
  • Página 17: Conexión De Los Ebm

    3. Instalación Conexión de los EBM Puede producirse un pequeño arco eléctrico al conectar un EBM al SAI. Esto es normal y no cau- sará daños personales. Inserte el cable EBM en el conector de batería del SAI de forma rápida y firme.
  • Página 18: Posición De Torre

    3. Instalación Posición de torre Si ha pedido otros accesorios del SAI, consulte los manuales de usuario específicos para comprobar el procedimiento de instalación en torre con el SAI. Para instalar el armario: 1. Coloque el SAI sobre una superficie estable y plana. 2.
  • Página 19: Posición De Rack

    3. Instalación Posición de rack Si ha pedido otros accesorios del SAI, consulte los manuales de usuario específicos para comprobar el procedimiento de instalación en bastidor con el SAI. • Prepare el SAI para el montaje en bastidor. Son necesarias dos personas para realizar este paso. El SAI es pesado.
  • Página 20 Montaje del SAI, los EBM y los módulos accesorios en bastidor. Siga los pasos 1 - 4 para montar los módulos sobre los rieles. Los rieles y el material necesario para el montaje son suministrados por EATON (opcional). Página 20...
  • Página 21: Requisitos Para La Instalación

    3. Instalación Requisitos para la instalación Organos de protección y secciones de cables recomendados 1. Protección aguas arriba recomendada Potencia nominal del SAI Interruptor automático de protección aguas arriba 5000VA D curva – 32A 6000VA D curva – 32A Disyuntor de 2 polos a la red Normal AC del SAI N(L2) G N(L2) L1...
  • Página 22: Selección De La Instalación Según El Esquema De Enlace A Tierra (Eet)

    3. Instalación Selección de la instalación según el Esquema de enlace a tierra (EET) Cambio de EET entre aguas arriba y aguas abajo o aislamiento galvánico requerido Cuadro Transformador principal de de aislamiento baja tensión Carga Normal AC Transformador Cuadro de aislamiento principal de baja tensión...
  • Página 23: Encendido De Los Cables De Suministro

    4. Encendido de los cables de suministro Acceso a los terminales de conexión 1. Retire la cubierta protectora de los terminales de conexión (un tornillo) 2. Perfore los orificios e inserte los cables/conductos en ellos • Fugas de corriente: La conexión a tierra es esencial antes de conectar la alimentación. Conexión de entradas/salidas Estas conexiones deben ser realizadas por personal cualificado.
  • Página 24: Funcionamiento

    El SAI debería estar en modo Online. Las baterías internas se cargan a un 90 % de su capacidad en menos de tres horas. Sin embargo Eaton recomienda cargar las baterías durante 48 horas después de la instalación o de un período de almacenamiento prolongado.
  • Página 25: Modos De Funcionamiento

    5. Funcionamiento Modos de funcionamiento El panel frontal de Eaton 9SX y 9PX indica el estado del SAI a través de los indicadores del SAI (consulte la página 13). Modo Online Durante el modo Online, el indicador se ilumina de forma continua y el SAI se alimenta de la red de suministro eléctrico.
  • Página 26: Configurar El Modo Alta Eficiencia

    Bypass no se encuentra dentro de la tolerancia, el SAI permanecerá en modo Online (en línea). Eaton recomienda utilizar el modo Alta eficiencia sólo para proteger los equipos informáticos. Para configurar el modo de Alta eficiencia: 1. Ponga el SAI en Bypass; pulse cualquier botón para activar las opciones del menú, seleccione Control (comprobación) y Go to Bypass (ir a bypass).
  • Página 27: Extracción Del Histórico De Eventos

    5. Funcionamiento Extracción del histórico de eventos Para extraer el histórico de eventos a través de la pantalla: 1. Pulse cualquier botón para activar el menú de opciones, después seleccione histórico de Eventos 2. Desplácese por la lista de eventos. Extracción del histórico de fallos Para extraer el histórico de fallos a través de la pantalla: 1.
  • Página 28: Comunicación

    El SAI ya podrá dialogar con un software de administración, de personalización o de seguridad EATON. • Contactos de salida de relé El SAI dispone de cuatro salidas de relé; cada información está disponible a través de un contacto abierto o cerrado.
  • Página 29 6. Comunicación • Marcha/parada a distancia La función Marcha/parada a distancia permite la acción remota del botón para encender/apagar el SAI. Normalmente abierto Cuando el contacto cambia de abierto a cerrado, el SAI se enciende (o permanece encendido). Cuando el contacto cambia de cerrado a abierto, el SAI se apaga (o permanece apagado). El control de encendido/apagado a través del botón tiene prioridad sobre el control a distan- cia.
  • Página 30 6. Comunicación Conexión y comprobación del control remoto 1. Compruebe que el SAI esté apagado y que la red de suministro eléctrico esté desconectada. 2. Retire el conector de RPO del SAI extrayendo los tornillos 3. Conecte un contacto sin tensión normalmente cerrado entre las dos púas del conector. Contacto abierto: apagado del SAI Para regresar al funcionamiento normal, desactive el contacto de apagado remoto externo y reinicie el SAI desde el panel frontal.
  • Página 31: Paquete De Software De Gestión De Energía Eaton

    SAI o la alimentación. En caso de corte de corriente y si baja el nivel de carga de la batería del SAI 9SX y 9PX el paquete de Sofwtare Eaton puede apagar automáticamente el sistema de su ordenador antes de que se produzca el apagado del SAI.
  • Página 32: Mantenimiento Del Sai

    SAI a la red de suministro eléctrico. Las baterías internas se cargan a un 90 % de su capacidad en me- nos de tres horas. Sin embargo, Eaton recomienda que la batería se cargue durante 48 horas después de un tiempo de almacenamiento prolongado.
  • Página 33: Sustitución De Las Baterías

    7. Mantenimiento del SAI Sustitución de las baterías NO DESCONECTE las baterías mientras el SAI está en modo Batería. Las baterías puede ser fácilmente sustituidas sin apagar el SAI ni desconectar la carga. Si prefiere retirar la entrada de alimentación para cambiar las baterías, consulte "Apagado del SAI" en la página 24.
  • Página 34 7. Mantenimiento del SAI • Sustitución de la batería interna La batería interna es pesada. Tenga cuidado al manipular las baterías pesadas. Para sustituir el paquete de batería: 1. Quite la cubierta central del panel frontal. 2. Quite los cuatro tornillos para abrir el lateral izquierdo del panel frontal. 3.
  • Página 35 7. Mantenimiento del SAI • Cambio EBM(s) El EBM es pesado. Levantar el armario requiere la colaboración de un mínimo de dos personas. Para sustituir el EBM: 1. Desconecte el cable de suministro eléctrico del EBM y el cable de detección de la batería del SAI. Si hay EBM adicionales instalados, desconecte el cable de suministro eléctrico del EBM y el cable de detección de la batería de cada EBM.
  • Página 36: Sustitución Del Sai Equipado Con Un Hotswap Mbp

    7. Mantenimiento del SAI Sustitución del SAI equipado con un HotSwap MBP La función del módulo HotSwap MBP es permitir el mantenimiento o la sustitución del SAI sin que ello afecte a la alimentación eléctrica de los equipos conectados. Consulte la guía de usuario específica para obtener más información acerca del módulo HotSwap MBP . Para extraer el SAI: 1.
  • Página 37: Detección Y Solución De Problemas

    8. Detección y solución de problemas Los SAI Eaton 9PX y 9SX están diseñados para un funcionamiento duradero y automático y también le aler- tan de cualquier problema potencial de funcionamiento que pueda ocurrir. Normalmente las alarmas que se muestran en el panel de control no implican que la alimentación de salida se vea afectada. En realidad son alarmas preventivas cuyo objetivo es alertar al usuario.
  • Página 38 8. Detección y solución de problemas Sobrecarga Los requerimientos de Retire algunos de los equipos del SAI. alimentación superan la El SAI sigue funcionando pero puede capacidad del SAI (mayor que el cambiar al modo Bypass o apagarse si 100 % del valor nominal; consulte la carga se incrementa.
  • Página 39: Silenciar La Alarma

    8. Detección y solución de problemas Silenciar la alarma Pulse el botón ESC (Escape) en la pantalla del panel frontal para silenciar la alarma. Revise el estado de la alarma y lleve a cabo la acción apropiada para resolver la situación. Si el estado de la alarma cambia, la alarma pita otra vez, anulando el silenciado anterior.
  • Página 40: Especificaciones

    9. Especificaciones Especificaciones de modelos Tabla 1. Lista de modelos del Módulo de alimentación Modelo Calificaciones de potencia 9SX5KiRT 5000VA / 4500W 9PX5Ki 5000VA / 4500W 9SX6KiRT 6000VA / 5400W 9PX6Ki 6000VA / 5400W Tabla 2. Listado de modelos de Módulos de Extensión de batería Modelo Configuración Tensión de la batería...
  • Página 41 9. Especificaciones Tabla 6. Salida eléctrica Todos los modelos Modo Normal Modo Batería Regulación de tensión ±1% ±1% Eficiencia > 98% (modo Alta eficiencia) > 91% > 93% Regulación de Sincronizada con la línea ±5 % de ±0.5% de frecuencia nominal frecuencia frecuencia de línea nominal (fuera autoseleccionada...
  • Página 42 9. Especificaciones CE / C-Tick / cULus Certificaciones Temperatura de 0 a 40°C (32 a 104°F) en modo Online con disminución de la corriente lineal funcionamiento por altitud Nota: La protección térmica cambia la carga a modo bypass en caso de sobrecalentamiento.
  • Página 43: Glosario

    10. Glosario Bypass AC source Red de alimentación de la vía Bypass que permite alimentar la aplicación durante una sobrecarga en salida del SAI, un mantenimiento o en caso de mal funcionamiento. Conversor de frecuencia El modo de funcionamiento utilizado para convertir la frecuencia de alimenta- ción CA entre la entrada y salida del SAI (50 Hz ->...
  • Página 44 Página 44 5-6kVA EU_ES...
