Resumen de contenidos para TECSYSTEM NT538 WS EVO
- Página 1 MANUAL DE INSTRUCCIONES NT538 WS EVO 2MN0200 REV. 0 trabaja con sistema de calidad certificado ISO9001 TECSYSTEM S.r.l. 20094 Corsico (MI) Tel.: +39-024581861 Fax: +39-0248600783 http://www.tecsystem.it R. 1.1 16/11/20 ESPAÑOL "Traducciones de las instrucciones originales”...
- Página 2 PREMISA Ante todo, queremos agradecerle que haya elegido un producto TECSYSTEM, y le aconsejamos vivamente que lea con atención este manual de instrucciones: Esto le permitirá comprender cómo se usa el aparato y aprovechar al máximo todas sus funcionalidades. ¡ATENCIÓN! ESTE MANUAL ES VÁLIDO Y COMPLETO PARA LAS CENTRALITAS MODELO NT538 WS EVO ÍNDICE...
-
Página 3: Diagnóstico Averías
8) FUNCIÓN FAIL SAFE 9) ESPECIFICACIONES TÉCNICAS DEL CABLE DE — ………………………………….. EXTENSIÓN PARA Pt100. ………………………………….. 10) FUNCIÓN FCD — ………………………………….. 11) CONEXIÓN WIFI NT538 WS EVO ………………………………….. 12) TECSYSTEM WEB SERVER ………………………………….. • PANTALLA HOME — ………………………………….. • PANTALLA TEMPERATURA Y ALARMAS ………………………………….. -
Página 4: Normas De Seguridad
BATERÍA Al interno del dispositivo NT538 WS EVO se encuentra una batería de litio-dióxido de manganesio. No abra la centralita, la batería utilizada no necesita mantenimiento. No exponer el dispositivo a una temperatura superior o inferior al rango de funcionamiento (–20°C a +60°), no exponer a las llamas (peligro de explosión) En caso de fuga de líquido del producto y/o... - Página 5 Cód: 2PL0430 - Par de apriete tornillos 0.25Nm 1 Antena SMA wifi externa ATENCIÓN: Instale siempre el dispositivo usando los bornes suministrados. El uso de bornes diferentes a los incluidos en la centralita podría causar malos funcionamientos. NT538 WS EVO...
-
Página 6: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS NT538 WS EVO ALIMENTACIÓN 85-260 Vac-Vdc Valores nominales de alimentación 50/60HZ ● Vcc con polaridad invertibles ENTRADAS ● 8 entradas para sondas RTD tipo PT100 de tres hilos (sección máx. 1,5mm²) ● Conexiones en regleta de bornes extraíbles ●... -
Página 7: Visualización Y Gestión De Datos
ESPECIFICACIONES TÉCNICAS NT538 WS EVO ● Alineación digital señal sondas ● Circuitos de autodiagnóstico Opcional Tratamiento protector de la parte electrónica 3V 220mAh Batería interna para alimentación RTC VISUALIZACIÓN Y GESTIÓN DE DATOS ● 2 pantallas de 13 mm de 3 cifras para visualización de temperaturas, mensajes y canales ●... -
Página 8: Panel Frontal

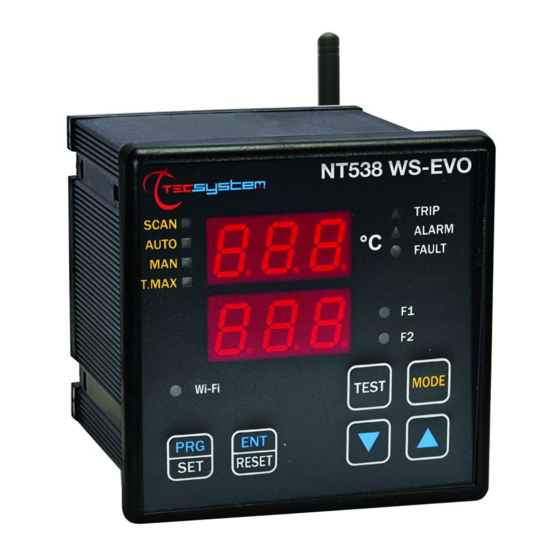

Led (rojo) selección modalidad T-Max Led (amarillo) aviso FAN 2 Led (amarillo) selección modalidad Man Tecla selección modo de visualización Led (verde) selección modalidad Auto Bloque de fijación Led (amarillo) selección modalidad Scan Tecla UP Bloque de fijación Tecla DOWN NT538 WS EVO... - Página 9 Se aconseja realizar de manera periódica la prueba de los LEDES de la centralita. Para esta operación, pulse brevemente el botón TEST, todas las pantallas se iluminan durante 2 segundos. Si uno de los LEDES no funciona, se ruega devuelva la centralita a TECSYSTEM para efectuar la reparación. TEST DE RELÉS DE ALARMA Esta función permite efectuar una prueba sobre el funcionamiento de los relés sin tener que recurrir a instrumentos adicionales.
-
Página 10: Montaje
1MN0007 REV. 0 Centralita Dimensiones del agujero del panel (tolerancia +0.8 mm) Etiqueta identificadora Bloquee el aparato firmemente con los bloques de fijación incluidos. 1MN0008 REV. 0 Centralita Tornillos de fijación Bloque de fijación Destornillador estrella #1X100mm NT538 WS EVO... -
Página 11: Conexiones Eléctricas
CONEXIONES ELÉCTRICAS La antena Wifi (5) se suministra con el dispositivo NT538 WS NT538 WS EVO EVO. Si fuera necesario, es posible extender la conexión de la antena utilizando un cable de antena SMA Macho - Hembra de 5 NOTA: Nunca encienda el dispositivo con la antena desconectada. -
Página 12: Alimentación
ALIMENTACIÓN La centralita NT538 WS EVO puede alimentarse indiferentemente de 85 a 260 Vac-Vdc, 50/60 Hz sin ningún respeto de las polaridades en Vdc (bornes 40-42). Esta particularidad se obtiene gracias a la utilización de un experimentado alimentador, de nueva concepción y realización, que libera al técnico instalador de cualquier preocupación sobre la correcta alimentación Vac o Vdc. -
Página 13: Programación
PROGRAMACIÓN NT538 WS EVO PASO APRETAR EFECTO APRETAR NOTAS Mantenga apretada la tecla PRG hasta que en la pantalla aparezca la indicación PRG Seleccione PRG SET para realizar la programación o PRG 1 datos PRG 1 para cargar los valores predeterminados. - Página 14 Antes de poner en funcionamiento el dispositivo se aconseja comprobar la programación de la centralita. Los parámetros predeterminados programados por TECSYSTEM podrían no corresponder a sus necesidades. La programación del dispositivo es responsabilidad del usuario final, la configuración de los umbrales de alarma y la habilitación de las funciones descritas, en este manual, deben ser comprobadas (por un técnico especializado)
-
Página 15: Sensores Termométricos
/ eléctrica de las sondas Pt100. c) daño de las entradas Pt100 de la centralita. TECSYSTEM S.r.l. ha realizado un propio cable especial para el transporte de las señales de medida, que respeta las normas CEI con todos los requisitos de protección previstos: mod. CT-ES NOTA: el uso de cables no conformes con cuanto antes indicado podría ser causa de anomalías de lectura. -
Página 16: Diagnóstico Sondas Termométricas
Visualización mensaje CAL: la indicación aparece cuando se detecta el daño del circuito de medición. Los valores de temperatura visualizados podrían estar equivocados. Devolver la centralita a TECSYSTEM para realizar la reparación. FUNCIÓN VOTING La función voting deriva del concepto de redundancia que consiste en la duplicación de los componentes de un sistema... -
Página 17: Diagnóstico Datos Programados
ON-OFF de los ventiladores para el enfriamiento del sistema controlado. La elevada flexibilidad de NT538 WS EVO le permite elegir, por cada canal, una modalidad de funcionamiento para la gestión de los contactos de FAN1 y FAN2. Durante la programación de un canal, habilitado, se le pedirá de seleccionar una de las siguientes modalidades de activación FAN, dedicada a ese canal:... -
Página 18: Función Fail Safe
FUNCIÓN FAIL SAFE La centralita NT538 WS EVO dispone de la selección n.o (contacto normalmente abierto) / n.c (contacto normalmente cerrado) para los relés de ALARM y TRIP y FAULT, pasos de programación de 26 a 31 pág 14. La selección de la configuración YES /NO introduce las funciones Fail Safe y No Fail Safe. - Página 19 Nota: se aconseja no habilitar la función FCD con VOTING activo. CONEXIÓN WIFI NT538 WS EVO La centralita NT538 WS EVO dispone de un WEB SERVER integrado accesible mediante una conexión Wifi. ¿Qué sirve para acceder a la centralita NT538 WS EVO? Para poder al web server sirve un dispositivo dotado de conexión WIFI y de un navegador de internet...
- Página 20 TECSYSTEM (S/N + AÑO) NOTA: el nombre de la red a la que se conecta consta de: TECSYSTEM seguido por el número de serie S/N del dispositivo y el año de producción (20 = 2020), valores mostrados en la etiqueta de identificación del producto adquirido.
- Página 21 TECSYSTEM WEB SERVER A través de la conexión wifi, la interfaz TECSYSTEM WEB SERVER permite al usuario de acceder a toda la información presente en el web server integrado en NT538 WS EVO. Para aprovechar al máximo las características del producto, se recomienda conectar el NT538 WS a una red wifi (modo STATION).La conexión wifi le permitirá...
-
Página 22: Pantalla Home
LED rojo ON aviso FCD LED rojo ON aviso ALR (ALARMA) LED rojo ON aviso FOC LED rojo ON aviso TRP (TRIP) (*) el usuario puede personalizar la indicación label en la pantalla de configuración options- labels, consulte página NT538 WS EVO... -
Página 23: Pantalla Configuraciones
Después de ingresar el CÓDIGO PIN (PIN CODE), predeterminado 00000, presionar la tecla SAVE SETTINGS el usuario actualiza los datos de programación del dispositivo NT538 WS EVO La centralita perderá la conexión durante algunos segundos, el dispositivo se reiniciará, después de lo cual los nuevos valores estarán disponibles en la pantalla actualizada. -
Página 24: Wireless Mode
Antes de poner en funcionamiento el dispositivo se aconseja comprobar la programación de la centralita. Los parámetros predeterminados programados por TECSYSTEM podrían no corresponder a sus necesidades. La programación del dispositivo es responsabilidad del usuario final, la configuración de los umbrales de alarma y la habilitación de las funciones descritas, en este manual, deben ser comprobadas (por un técnico especializado) - Página 25 Después de ingresar el CÓDIGO PIN (PIN CODE), predeterminado 00000, presione SAVE para guardar los valores configurados. Una ventana desplegable (POP UP) confirmará el correcto almacenamiento de los datos (*) Nota: configuración y funcionamiento PIN CODE en página 29. Apretar BACK para volver a la página anterior. NT538 WS EVO...
- Página 26 Después de ingresar el CÓDIGO PIN (PIN CODE), predeterminado 00000, presione SAVE para guardar los valores configurados. Una ventana desplegable (POP UP) confirmará el correcto almacenamiento de los datos. (*) Nota: configuración y funcionamiento PIN CODE en página 29. Apretar BACK para volver a la página anterior. NT538 WS EVO...
- Página 27 Presionando la tecla EXPORT es posible descargar en formato CSV (archivo de texto) todos los valores de temperatura Antes de presionar el botón exportar, seleccione el año que desea exportar. Notas sobre la exportación de archivos CSV en la página 29. NT538 WS EVO...
- Página 28 Señalización activación TRIP ON en el canal CHn identificado Modbus error Señalización error Modbus Internal error Señalización error interno web server Log index recovered Señalización restablecimiento índices de registro de eventos Log index cleared Señalización eliminación índices de registro de eventos NT538 WS EVO...
- Página 29 Escriba el nuevo código pin en la casilla correspondiente,máximo 5 números (SHOW para visualizar el PIN CODE) Presione SAVE para guardar el pin. Una ventana desplegable confirmará el correcto almacenamiento. PIN CODE default setting: 00000 Presione BACK to main page para volver a la pantalla principal. NT538 WS EVO...
- Página 30 Le permitirá recibir automáticamente una actualización sobre el funcionamiento de la máquina eléctrica monitorizada, sin ninguna perdida de tiempo. Analizando los informes recibidos (directamente en su correo electrónico), los técnicos de mantenimiento podrán identificar cualquier anomalía y planificar con antelación las intervenciones en las plantas. NT538 WS EVO...
-
Página 31: Diagnóstico De Averías
El producto adquirido está protegido por garantía del fabricante o del vendedor con los términos y condiciones indicados en las "Condiciones Generales de Venta Tecsystem s.r.l.”, que se pueden consultar en el sitio www.tecsystem.it y en el contrato de compra estipulado. -
Página 32: Eliminación Del Aparato
Restitución de aparatos eléctricos usaros: ponerse en contacto con TECSYSTEM o el agente TECSYSTEM para recibir información sobre la correcta eliminación de los aparatos. TECSYSTEM es consciente del impacto de sus productos en el medio ambiente y pide a sus clientes una asistencia activa para la eliminación correcta y ecocompatible de los aparatos.
