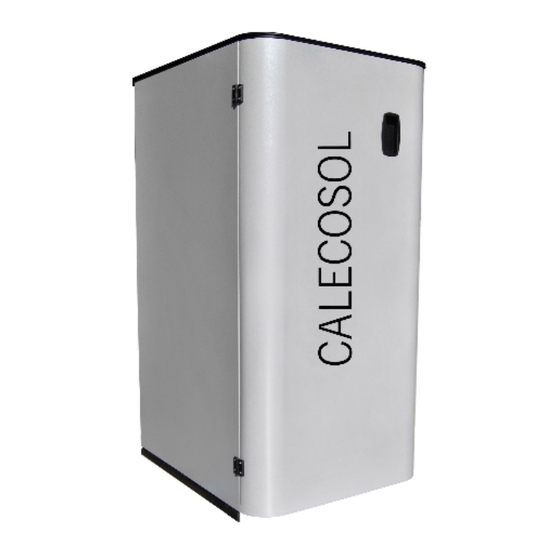

- Página 1 __________ CALDERA DE PELLET CALECOSOL C25 Instrucciones para uso, instalación y mantenimiento. __________ Version 1.0 / Mayo 2016 ...
- Página 2 instrucciones de uso antes de instalar y utilizar su caldera de pellets CALECOSOL. Los aparatos de calefacción (en ...
-
Página 3: Tabla De Contenido
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 ÍNDICE PROPÓSITO DE LAS INSTRUCCIONES DE USO 3 ACTUALIZACIONES 3 RESPONSABILIDAD DEL FABRICANTE 3 NORMAS BÁSICAS DE PREVENCIÓN REQUERIDAS. 3 TRANSPORTE Y MANEJO DE LAS CALDERAS DE PELLET. 4 RESPONSABILIDAD DEL INSTALADOR. 4 INSTALACIÓN 5 COLOCACIÓN 5 EXTRACCIÓN DE LOS HUMOS 8 AISLAMIENTO Y DIÁMETRO DE LOS AGUJEROS EN EL TECHO. 10 ENTRADA DE AIRE. 11 CONEXIÓN ELÉCTRICA. 11 PUESTA EN MARCHA DE LA CALDERA. 12 ADVERTENCIAS DE SEGURIDAD 13 ADVERTENCIAS DE SEGURIDAD PARA EL PERSONAL DE MANTENIMIENTO ADVERTENCIAS DE SEGURIDAD PARA EL USUARIO INSTRUCCIONES PARA ENCENDER Y LIMPIAR LA CALDERA CON SEGURIDAD. 14 LIMPIEZA Y MANTENIMIENTO REGULAR DE LA CALDERA. -
Página 4: Propósito De Las Instrucciones De Uso
autorizado. RESPONSABILIDAD DEL FABRICANTE Al proporcionar estas instrucciones, CALECOSOL rechaza cualquier responsabilidad civil o penal, directa o ... -
Página 5: Transporte Y Manejo De Las Calderas De Pellet
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 TRANSPORTE Y MANEJO DE LAS CALDERAS DE PELLET. Al mover la caldera, prestar atención a su seguridad. Antes del transporte y manejo de la caldera, que debe ... -
Página 6: Instalación
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 INSTALACIÓN La responsabilidad de los trabajos de instalación en el lugar es enteramente del cliente. Antes de proceder con la instalación, el instalador debe cumplir con todas las normas de seguridad legales ... - Página 7 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 FigurA 1: Minima distancia de la caldera a las paredes de la habitación. S i la caldera de pellets se instala en una ...
- Página 8 alarma en la caldera CALECOSOL. Es aconsejable que la extracción de gases sea inspeccionada por un ...
-
Página 9: Extracción De Los Humos
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 están lejos de las superficies calientes y que no toquen partes afiladas, que pudieran dañarlos. La calidad de la ... - Página 10 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 ∙ Compruebe el estado de mantenimiento del conducto de humos. ∙ La extracción de gases de combustión puede ser conectada directamente al conducto de humos sólo si ...
-
Página 11: Aislamiento Y Diámetro De Los Agujeros En El Techo
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 Figure 4 Figure 5 Esta caldera está diseñada para la evacuación de humos con tubo de 80 mm de diámetro, pero cuando la ... -
Página 12: Entrada De Aire
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 ENTRADA DE AIRE. El aire del ambiente, necesario para la correcta combustión, se tomará a través de una abertura en la pared, ... - Página 13 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 ∙ Las características del cableado eléctrico reúne las condiciones adecuadas para la conexión de la caldera. ∙ La chimenea de extracción de los gases de la combustión está conectado a tierra de acuerdo con ...
-
Página 14: Puesta En Marcha De La Caldera
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 PUESTA EN MARCHA DE LA CALDERA. La puesta en marcha de la caldera puede ser realizada únicamente por un técnico autorizado por el fabricante, ... -
Página 15: Advertencias De Seguridad Para El Usuario
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 ∙ Al limpiar la ceniza, también limpiar el quemador y el espacio que queda debajo de él. ADVERTENCIAS DE SEGURIDAD PARA EL USUARIO El espacio, donde se colocará la caldera de pellets, o área de instalación, deben estar de acuerdo con las directivas ... -
Página 16: Limpieza Y Mantenimiento Regular De La Caldera
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 dimensión: diámetro 6 mm, longitud máxima: 30 mm, contenido de humedad: hasta 10%, valor de combustión: mínimo 16,9 MJ / kg o 4,7 kWh / kg, contenido de cenizas: por debajo de 0,7% ∙ NO utilice la caldera como un incinerador. INSTRUCCIONES ... - Página 17 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 16 de 41 ...
- Página 18 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 Figura 10 El depósito de cenizas deben ser aspiradas o vaciado si está lleno. Generalmente ha de vaciarse el contenedor de ...
-
Página 19: Control De Piezas Que Requieren Mantenimiento
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 La cámara de combustión debe limpiarse después de cada contenedor de pellet utilizado, aspirar y / o vaciar todas ... -
Página 20: Mantenimiento Adicional
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 MANTENIMIENTO ADICIONAL Su caldera de pellets es un generador de calor que utiliza pellets. Por lo tanto, se requiere un tipo especial de ... -
Página 21: Almacenamiento Del Pellet
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 Los Pellets se vierten en la tolva desde arriba abriendo la cubierta plegable de la tolva (figura 11). Asegúrese de ... -
Página 22: Descripción Del Control De La Máquina
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 ATENCIÓN EL PELLETS NO DEBE ALMACENARSE CERCA DE LA CALDERA. MANTÉNGASE AL MENOS MEDIO METRO DE DISTANCIA. ... - Página 23 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 Visualización de operaciones de la caldera en fase de combustión Display superior: Alternativamente muestra: BURN y luego P5D5, donde Px es la potencia funcionamiento real y DX la potencia máxima alcanzable. Display inferior: Alternativamente muestra: ...
- Página 24 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 Func i ó n Tecla Tecla ON/OFF Mantenga pulsado para encender y apagar la caldera. Pulse brevemente para volver a la pantalla básica. Tecla UP Pulse para aumentar la potencia de funcionamiento. Al pulsar este botón se incrementa la temperatura del agua en la caldera. En el modo ...
-
Página 25: Cuando La Caldera Está Funcionando
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 CUANDO LA CALDERA ESTÁ FUNCIONANDO La pantalla muestra lo que está sucediendo en el momento (por ejemplo TestFire, Modo de calentamiento, etc.). ... -
Página 26: Programación De La Caldera
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 PROGRAMACIÓN DE LA CALDERA Mantenga pulsado el botón MENU para acceder al menú de programas. Al establecer ON o OFF, los programas se activan o desactivan. Se deben establecer la hora exacta y el día de la semana actual (1 es Lunes, 2 es Martes, etc.) y luego, se deben ... -
Página 27: Indicaciones Y Mensajes Del Display
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 INDICACIONES Y MENSAJES DEL DISPLAY Indicación Explicación de los mensajes y el estado de la caldera en el display La caldera está parada. La caldera está parada, pero el programa de tiempo está activo y se iniciará automáticamente, tal como se estableció en la programación. La caldera comprueba si hay llama en la cámara de combustión. Esta secuencia se inicia después de un corte de alimentación. Fase de encendido, cuando el tornillo de dosificación carga el cestillo, la resistencia se calienta y produce la ignición del pelets. Después de la fase de calentamiento, la caldera enciende los pellets. No hay dosificación en esta fase. Al final de la fase de encendido y pruebas, la caldera apaga la resistencia, si el encendido se ha realizado correctamente, si la combustión es correcta y las temperaturas se elevan correctamente. Fase Burning (fase de trabajo normal). La pantalla inferior muestra la temperatura de los gases de la combustión en la salida de la caldera. Fase Burning. La pantalla inferior muestra la temperatura del agua en la caldera.. Fase Burning. a pantalla inferior muestra la temperatura del agua de retorno. Fase Burning. Pantalla superior muestra la potencia actual de la caldera (Px) y ajuste de potencia de la caldera (Dx). Fase de Limpieza. Los ventiladores soplan las cenizas y otros residuos de la cámara de ... - Página 28 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 Falta de pellet para la combustión. Ignición sin éxito. Compruebe el estado de la caldera, que la cámara de combustión esté limpia y vuelva a encender la caldera. Seguridad térmica activada. Compruebe el estado de la caldera y, si se determina que no hay anomalías, reactivar manualmente el dispositivo de seguridad y reiniciar la caldera, o póngase en contacto con el servicio técnico. Activado el control de seguridad por presión. Compruebe el estado de la caldera y, si se determina que no hay anomalías, reinicie la caldera, o póngase en contacto con el servicio técnico. No hay señal del sensor de gases de humo. Póngase en contacto con el servicio técnico. No hay señal de sensor de flujo o los ventiladores no funcionan correctamente. servicio técnico Póngase en contacto con el No hay señal del sensor de los ventiladores. servicio técnico Póngase en contacto con el Limpiar la caldera y / o chimenea.. No hay señal de temperatura del agua. ...
-
Página 29: Menú
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 MENÚ Cuando sostenga el botón MENÚ, para desplazarse menús. Para seleccionar un determinado menú, suelte el botón cuando éste se muestre. Las descripciones de los menús individuales se proporcionarán a ... -
Página 30: Estados De Alarma
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 ESTADOS DE ALARMA 29 de 41 ... - Página 31 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 30 de 41 ...
- Página 32 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 31 de 41 ...
- Página 33 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 32 de 41 ...
- Página 34 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 33 de 41 ...
- Página 35 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 34 de 41 ...
- Página 36 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 35 de 41 ...
-
Página 37: Información Relativa A La Destrucción Y Eliminación De La Caldera
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 INFORMACIÓN RELATIVA A LA DESTRUCCIÓN Y ELIMINACIÓN DE LA CALDERA. El desmontaje y eliminación de la caldera es de la exclusiva responsabilidad del propietario. - Página 38 establecidos en las instrucciones. • Que la caldera de pellets una vez instalada sea puesta en marcha por personal autorizado por CALECOSOL, por lo ...
- Página 39 productos a los usuarios finales. NOTA: CALECOSOL no se hace responsable de los daños producidos por la caldera, incluso si se trata de una ...
-
Página 40: Dimensiones De La Caldera Calecosol
CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 En caso de sustitución de piezas, la garantía no se extiende. No se concederá reembolso por el período de tiempo, durante el cual el producto no pudo ser utilizado. CALECOSOL no es responsable de los errores en las instrucciones. Nos reservamos el derecho a cambios sin previo ... - Página 41 CALECOSOL | instrucciones para uso, instalación y mantenimiento | v ersión 1.0 Mayo 2016 POLÍGONO DE LA ENCANTADA, 14 18830 HUÉSCAR (GRANADA) 958 74 21 33 / 958 74 15 79 www.calecosol.es info@calecosol.com 40 de 41 ...
