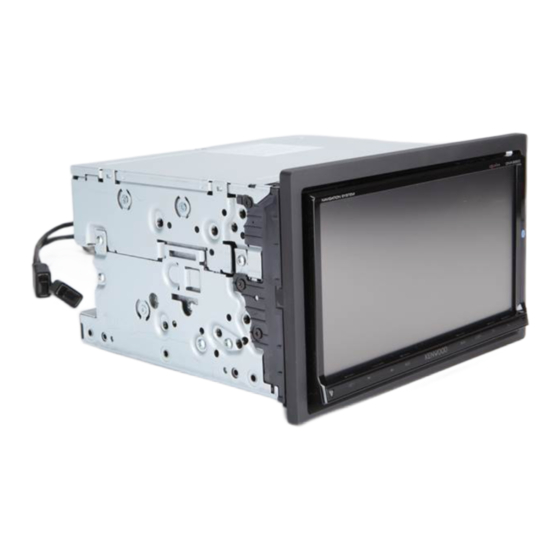

- Página 1 GPS NAVIGATION SYSTEM SYSTÈME DE NAVIGATION GPS SISTEMA DE NAVEGACIÓN GPS DNX SERIES DNX9960 MONITOR WITH DVD RECEIVER MONITEUR AVEC RÉCEPTEUR DVD MONITOR CON RECEPTOR DVD DDX SERIES DDX896 DDX8046BT INSTALLATION MANUAL MANUEL D'INSTALLATION MANUAL DE INSTALACIÓN © B54-4774-00/00 (KW/RW)
-
Página 2: Installation Procedure
Accessories Installation Procedure 1. To prevent a short circuit, remove the key from the ignition and disconnect the - battery. 2. Make the proper input and output wire connections for each unit...1 ..6 3. Connect the speaker wires of the wiring harness. - Página 3 properly, the front panel will automatically unconnected wires or the terminals. move into the position (initial setting angle) • Connect the speaker wires correctly to the shown in (Fig. 2). terminals to which they correspond. The unit may be damaged or fail to work if you share the - wires or ground them to any metal part in the car.
- Página 4 Connect to the terminal that is grounded when either the telephone rings or during conversation. ⁄ To connect the Kenwood navigation system, consult your navigation manual. Depending on what antenna you are using, connect either to the control terminal of the motor antenna, or to the power terminal for the booster amplifier of the film-type antenna.
- Página 5 Bluetooth Microphone (Accessory #) (see page 8) Voice Control Switch(Accessory $) (DNX9960 only) (see page 8) Cooling fan GPS Antenna (Accessory !) (DNX9960 only) (see page 8) Accessory 1 FUSE (15A ) To front left speaker White/Black Reverse sensor wire (Purple/White) REVERSE White Steering remote control input (Light Blue/Yellow)
-
Página 6: System Connection
System Connection iPod (commercially available) USB terminal iPod USB device (commercially available) To TMC Tuner GTM10 (optional accessory) (DNX9960 only) Audio input (iPod/AV Input 3 switchable) Resistance-free stereo type mini plug (3.5φ) Visual input (iPod/AV Input 3 switchable) Resistance-free mini plug (3.5φ) Accessory % (DNX9960 only) ⁄... - Página 7 To SIRIUS Satellite Radio tuner/ XM Satellite Radio tuner/ HD Radio tuner (Optional Accessory) ⁄ Conversion adapter (optional accessory) may be necessary for connection of optional accessory. Contact your Kenwood dealer for details. TV Tuner Navigation System (Optional Accessory) (Optional Accessory) (DDX896/DDX8046BT only)
- Página 8 Installing the GPS Antenna Installing the Talk Switch (DNX9960 (DNX9960 only) only) and the Microphone Unit GPS antenna is installed inside of the car. It 1. Check the installation position of the microphone (accessory #) and the Talk should be installed as horizontally as possible switch (accessory $).
-
Página 9: Installing The Escutcheon
Installing the Escutcheon For General Motors For Toyota/Scion 1. Cut out accessory 6 to meet the shape of 1. Cut out accessory 6 as illustrated. the opening of the center console. 2. Attach accessory 6 to the unit. Cutting line Cut out to meet the shape of the opening in the vehicle. - Página 10 Installation for Monitor/Player Unit Bend the tabs of the mounting sleeve with a screwdriver or similar utensil and attach it in place. ⁄ Make sure that the unit is installed securely in place. If the unit is unstable, it may malfunction (eg, the sound may skip). Installation on Toyota, Nissan or Mitsubishi Car using Brackets Accessory 8 (M5x6mm) or Accessory 9 (M5x7mm)
-
Página 11: Removing The Unit
Removing Monitor/Player Unit Removing the Hard Rubber Removing the Unit Frame (escutcheon) 1. Remove the hard rubber frame by referring to the removal procedure in the section 1. Engage the catch pins on the removal tool <Removing the Hard Rubber Frame>. 5 and remove the two locks on the lower 2. -
Página 12: Procédure D'iNstallation
Accessoires Procédure d’installation 1. Afin d’empêcher tout court-circuit, retirez la clé du contact et déconnectez la batterie -. 2. Effectuez correctement les connexions d'entrée et sortie de chaque appareil. 3. Connectez les câbles des enceintes du ..1 ..6 faisceau de câbles. 4. -
Página 13: Après L'iNstallation
• Connectez les câbles d'enceinte correctement aux bornes correspondantes. L’appareil risque de s’endommager ou de ne pas marcher si les câbles - sont utilisés par plusieurs dispositifs ou encore s’ils sont reliés avec des parties métalliques de la (Fig. 1) (Fig. - Página 14 Connectez à la borne qui est mise à la masse lorsque le téléphone sonne ou pendant les conversations. ⁄ Pour connecter le système de navigation Kenwood, consultez le manuel du système de navigation. En fonction de l'antenne utilisée, connectez soit à la borne de contrôle de l'antenne motorisée soit à la borne de l'alimentation de l'amplificateur de l'antenne de type film.
-
Página 15: Ventilateur De Refroidissement
Microphone Bluetooth (Accessoire $) (voir page 18) Interrupteur de commande vocale (Accessoire $) (DNX9960 seulement) (voir page 18) Ventilateur de refroidissement Antenne GPS (Accessoire !) (DNX9960 seulement) (voir page 18) Accessoire 1 FUSIBLE ( 15A ) Relié à l'enceinte avant gauche Blanc/Noir Fil de capteur inverse (Violet/Blanc) REVERSE... -
Página 16: Connexion Du Système
Connexion du système iPod (disponible dans le commerce) Prise USB iPod Périphérique USB (disponible dans le commerce) Vers le syntoniseur TMC GTM10 (accessoire en option) (DNX9960 uniquement) Entrée audio (Entrée iPod/AV 3 commutable) Mini-prise sans résistance de type stéréo (3,5φ) Entrée visuelle (Entrée iPod/AV 3 commutable) Mini-prise sans résistance (3,5φ) -
Página 17: Connexion Des Accessoires En Option
HD Radio (Accessoire en option) ⁄ Un adaptateur de conversion (accessoire optionnel) peut être nécessaire pour la connexion des accessoires optionnels. Contactez votre revendeur Kenwood pour plus de détails. Syntoniseur TV Système de navigation (Accessoire en option) (Accessoire en option) (DDX896/ DDX8046BT uniquement) Câble de connexion... - Página 18 Installation de l'antenne GPS Installation du bouton parole (DNX9960 uniquement) (DNX9960 uniquement) et du microphone L'antenne GPS s'installe à l'intérieur du véhicule. Elle doit être installée aussi horizontalement que 1. Vérifiez la position d'installation du possible pour faciliter la réception des signaux microphone (Accessoire #) et du bouton satellite GPS.
-
Página 19: Installation De L'éCusson
Installation de l'écusson Pour General Motors Pour Toyota/Scion 1. Découpez l'accessoire 6 de façon à ce qu'il 1. Découpez l'accessoire 6 comme illustré. corresponde à la forme de l'ouverture de la console centrale. Ligne de découpe 2. Attachez l'accessoire 6 à l'unité. Découpez de façon à... - Página 20 Installation pour unité moniteur/lecteur Tordez les pattes du manchon de montage avec un tournevis ou un outil similaire et fixez-le. ⁄ Assurez-vous que l’appareil est solidement installé à sa place. Si l’appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter). Installation sur les véhicules Toyota, Nissan ou Mitsubishi avec des supports Accessoire 8 (M5x6mm)
- Página 21 Pour enlever l'unité moniteur/lecteur Pour enlever le cadre en Pour enlever l'unité caoutchouc dur (écusson) 1. Enlevez le cadre en caoutchouc dur en suivant la procédure de démontage expliquée 1. Engagez les loquets de l'outil de démontage dans la partie <Pour enlever le cadre en 5 et enlevez les deux crochets situés sur le caoutchouc dur>.
-
Página 22: Procedimiento De Instalación
Accesorios Procedimiento de instalación 1. Para prevenir cortocircuitos, retire la llave del encendido y desconecte la batería -. 2. Realice en forma adecuada las conexiones de cables de entrada y salida para cada unidad. 3. Conecte los cables del mazo de los altavoces...1 ..6 4. -
Página 23: Después De La Instalación
cortocircuitos, no quite las tapas de los cables o terminales desconectados. • Conecte correctamente los cables de altavoz a los terminales que corresponden. La unidad se puede dañar o no funcionar si comparte los cables - o (Fig. 1) (Fig. 2) los conecta a tierra a cualquier parte metálica del vehículo. -
Página 24: Conexión
⁄ Para conectar el sistema de navegación Kenwood, consulte el manual de navegación. Dependiendo de la antena que está utilizando, conecte al terminal de control de la antena motriz, o al terminal de alimentación del amplificador de refuerzo de la antena tipo pelicular. -
Página 25: Ventilador De Refrigeración
Micrófono Bluetooth (accesorio #) (consulte la página 28) Interruptor de control de voz (accesorio $) (sólo DNX9960) (consulte la página 28) Ventilador de refrigeración Antena GPS (accesorio !) (sólo DNX9960) (consulte la página 28) Accesorio 1 FUSIBLE (15A) Al altavoz delantero izquierdo Blanco/Negro Cable del sensor de marcha atrás (Púrpura/Blanco) REVERSE... -
Página 26: Conexión Del Sistema
Conexión del sistema iPod (disponible en las tiendas) Terminal USB iPod Dispositivo USB (disponible en las tiendas) Hacia el sintonizador TMC GTM10 (accesorio opcional) (sólo DNX9960) Entrada de audio (entrada de iPod/AV 3 conmutable) Toma mini tipo estéreo sin resistencia (3,5φ) Entrada visual (entrada de iPod/AV 3 conmutable) Toma mini sin resistencia (3,5φ) -
Página 27: Conexión De Accesorios Opcionales
HD (Accesorio opcional) ⁄ Podría ser necesario un adaptador de conversión (accesorio opcional) para la conexión del accesorio opcional. Para más detalles póngase en contacto con su distribuidor Kenwood. Sistema de navegación Sintonizador de TV (Accesorio opcional) (Accesorio opcional) (sólo DDX896/DDX8046BT) -
Página 28: Instalación De La Antena
Instalación de la antena Instalación del interruptor de GPS (sólo DNX9960) conversación (sólo DNX9960) y la unidad del micrófono La antena GPS está instalada en el interior del coche. Debería instalarse lo más horizontalmente 1. Compruebe la posición de instalación del posible para permitir una recepción sencilla de micrófono (accesorio #) y del interruptor de las señales del satélite GPS. -
Página 29: Instalación De La Placa Protectora
Instalación de la placa protectora Para General Motors Para Toyota/Scion 1. Corte el accesorio 6 para realizar la forma de 1. Corte el accesorio 6 como se muestra en la la apertura de la consola central. ilustración. 2. Coloque el accesorio 6 a la unidad. Línea de corte Corte para realizar la forma de la apertura... -
Página 30: Instalación Para El Monitor/Unidad De Reproductor
Instalación para el monitor/unidad de reproductor Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fíjelo. ⁄ Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse). -
Página 31: Extracción Del Monitor/Unidad De Reproductor
Extracción del monitor/unidad de reproductor Extracción del marco de goma Desinstalación de la unidad dura (placa protectora) 1. Extraiga el marco duro de goma siguiendo el procedimiento de extracción descrito en 1. Conecte los pasadores de la herramienta de la sección <Extracción del marco de goma extracción 5 y extraiga los dos bloqueos del dura>.
