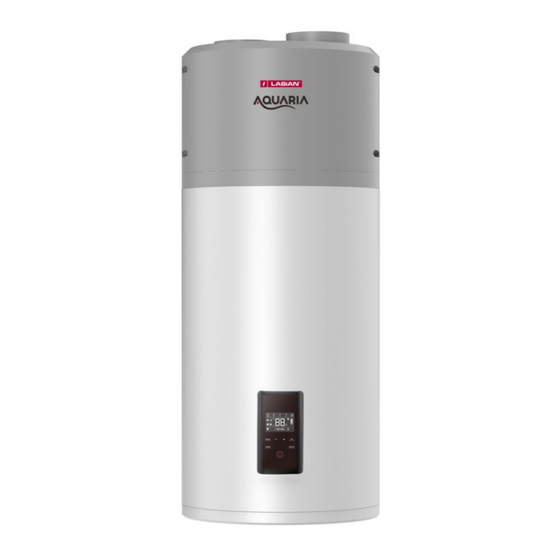

CALENTADOR DE AGUA CON BOMBA DE CALOR
MANUAL DE OPERACIÓN E INSTALACIÓN
AQUARIA 80 S2
AQUARIA 110 S2
COD. MN331-80-110.00
06/2021

Publicidad

Tabla de contenido
loading

Resumen de contenidos para LASIAN AQUARIA 80 S2

  • Página 1 CALENTADOR DE AGUA CON BOMBA DE CALOR MANUAL DE OPERACIÓN E INSTALACIÓN AQUARIA 80 S2 AQUARIA 110 S2 COD. MN331-80-110.00 06/2021...
  • Página 2 ¡GRACIAS POR ELEGIRNOS! Les damos las gracias por confiar en nosotros, y haber elegido un producto de nuestra marca. Ahora usted posee una fuente de calor con un diseño compacto y fácil instalación. o Le rogamos que lea atentamente este manual, ya que le aportará instrucciones importantes en cuanto a la seguridad en la instalación, uso y mantenimiento.
  • Página 3: Tabla De Contenido

    INDICE 1. INSTRUCCIONES DE SEGURIDAD (A SEGUIR EN CUALQUIER MOMENTO) 2. INSTRUCCIONES SOBRE EL TRANSPORTE Y EL ALMACENAMIENTO 3. FUNCIONAMIENTO Y PRINCIPIOS 4. PARÁMETROS TÉCNICOS 5. DESCRIPCIÓN DE LAS PIEZAS Y COMPONENTES 5.1 ESTRUCTURA DE LA BOMBA DE CALOR 5.2 ACCESORIOS 6.
  • Página 4 Por favor, lea este manual atentamente antes de usar el calentador de agua. El aspecto del calentador de agua proporcionado en el presente manual es a título de referencia. Declaración de seguridad del producto: 1.Este aparato puede ser utilizado por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos siempre que se encuentren bajo supervisión o hayan recibido instrucciones sobre el uso del aparato de manera segura y comprendan los peligros que conlleva.
  • Página 5: Instrucciones De Seguridad (A Seguir En Cualquier Momento)

    1. INSTRUCCIONES DE SEGURIDAD (A SEGUIR EN CUALQUIER MOMENTO) INTERPRETACIÓN DE LAS MARCAS Y SÍMBOLOS El incumplimiento de estas instrucciones puede dar lugar a graves fallos de funcionamiento del dispositivo y conllevar riesgos para el usuario. Las instrucciones con esta marca se deben seguir estrictamente durante el funcionamiento. Están relacionadas con la seguridad del producto y de los usuarios.
  • Página 6 De acuerdo con las normas de seguridad, debe instalarse una válvula de seguridad (8 bar, G1/2F) en el tanque. Para los equipos LASIAN, es obligatoria la instalación de un grupo de seguridad hidráulico, el cual incluye válvula de retención y válvula de seguridad. La presión nominal de la válvula de seguridad no debe superar los 8 bar.
  • Página 7: Instrucciones Sobre El Transporte Y El Almacenamiento

    2. INSTRUCCIONES SOBRE EL TRANSPORTE Y EL ALMACENAMIENTO 1. Durante el transporte o el almacenamiento, el calentador de agua con bomba de calor debe ser embalado con un embalaje sin daños para evitar dañar el aspecto y el rendimiento del producto. 2.
  • Página 8: Parámetros Técnicos

    4. PARÁMETROS TÉCNICOS Modelo AQUARIA 80 S2 AQUARIA 110 S2 Depósito Volumen del depósito 82 L 105 L Tensión/frecuencia nominal 220V~240V/50Hz 220V~240V/50Hz Presión nominal del depósito 8 bar 8 bar Protección contra la corrosión Ánodo de magnesio Ánodo de magnesio Índice de protección eléctrica...
  • Página 9: Descripción De Las Piezas Y Componentes

    5. DESCRIPCIÓN DE LAS PIEZAS Y COMPONENTES 5.1 ESTRUCTURA DE LA BOMBA DE CALOR Salida de condensado Salida agua Entrada agua fría / caliente Salida drenaje Salida de aire Entrada de aire 5.2 ACCESORIOS Válvula de Calentador de agua Placa de Manual de Tubería de drenaje para el Nombre de la pieza...
  • Página 10 5.3 VISTA DETALLADA S/N Descripción 1 Cubierta eléctrica 2 Resistencia eléctrica 3 Panel display 13 14 15 16 4 Cubierta display 5 Caja de control 6 Cubierta delantera 7 Compresor 8 Válvula 4 vías Válvula de expansión electrónica 10 Evaporador 11 Cubierta superior 12 Rejilla de aire 13 Canal de aire - delantero...
  • Página 11: Instalación

    6. INSTALACIÓN 6.1 PRECAUCIONES A TENER EN CUENTA EN LA INSTALACIÓN - No instale el calentador de agua en una posición en la que se exponga a gas, vapores o polvo. - Instale el aparato sobre una superficie plana y sólida. Asegúrese de que la superficie pueda soportar el peso del aparato y el agua condensada pueda ser drenada libremente.
  • Página 12: Dimensiones De La Instalación

    6.2 DIMENSIONES DE LA INSTALACIÓN Unidad: mm Modelo 1170 AQUARIA 80 S2 1320 AQUARIA 110 S2 COD.MN311-80-110.00 06/2021...
  • Página 13 Nota: Estos dos pernos de expansión pueden soportar al menos 200 kg de peso. Utilice los pernos de expansión adaptados al material de su pared. 159mm Para el ángulo de instalación, Una vez completada la instalación, es necesario consulte los siguientes diagramas: usar una regla de nivel para verificar si el soporte se mantiene en un estado horizontal.
  • Página 14: Conexión De Aire

    6.3 CONEXIÓN DE AIRE SALIDA ENTRADA - Primero, retire la rejilla de aire. - Instalar un conducto de 160 mm de diámetro. - Las caídas de presión del conducto deben ser inferiores o iguales a la presión estática del ventilador (59 Pa).
  • Página 15: Posiciones Recomendadas

    6.4 POSICIONES RECOMENDADAS INSTALACIÓN SIN CONDUCTOS O UN CONDUCTO PARA ZONAS VENTILADAS: GARAJE O LAVANDERÍA / CUARTO DE SERVICIO En locales sin calefacción y con una ventilación o renovación de aire adecuada, esta opción de instalación permite recuperar la energía libre generada por el motor de su vehículo cuando lo apaga después de su uso o de los electrodomésticos en funcionamiento (Figura 1).
  • Página 16 INSTALACIÓN CON DOS CONDUCTOS PARA ZONAS HABITADAS O CON CALEFACCIÓN: En zonas habitadas o con calefacción se recomienda la instalación con doble conducto para evacuar al aire “frío” generado por el equipo al exterior o garaje y al mismo tiempo tomarlo del exterior o garaje para recuperar la energía contenido en el mismo.
  • Página 17: Advertencias Sobre La Instalación

    - De acuerdo con las normas de seguridad, se debe instalar una válvula de seguridad (8 bar, G1/2”H) en el depósito. Para los equipos LASIAN, es obligatoria la instalación de un grupo de seguridad hidráulico (no suministrado con el equipo), el cual incluye válvula de retención y válvula de seguridad.
  • Página 18 6.6 ESQUEMA INSTALACIÓN TUBERÍA Conectada a la entrada de agua Válvula fría del depósito de agua Válvula termostática de alivio de presión Válvula de retención Válvula Válvula de 230V de retención seguridad Salida de drenaje de 50 Hz aguas residuales Salida vaso de Salida de agua condensada...
  • Página 19 6.7 PRECAUCIONES PARA LAS CONEXIONES ELÉCTRICAS ADVERTENCIA - Solo profesionales cualificados pueden realizar las conexiones eléctricas, siempre con la alimentación desconectada. - La puesta a tierra deberá cumplir con las normas locales. - Los calentadores de agua estarán equipados con un cable de red específico y disyuntores de corriente residual.
  • Página 20: Conexión Del Cable De Señal De Energía Durante Las Horas Valle

    6.9 CONEXIÓN DEL CABLE DE SEÑAL DE ENERGÍA DURANTE LAS HORAS VALLE 123 kWh Auto Cable de señal de energía durante las horas valle (2x0,75 mm cable negro) Cable de alimentación (3x1,5 mm 6.10 DIAGRAMA DE CABLEADO VENTILADOR Condensador CN11 compresor Válvula de 4 vías Sensor de temperatura de...
  • Página 21: Puesta En Marcha

    6.11 PUESTA EN MARCHA Los instaladores deben utilizar la siguiente lista de comprobación para la prueba de funcionamiento de los calentadores de agua según el manual de usuario y se marcará con un √ en . ¿Los cables eléctricos están fijados de forma segura? ¿Las tuberías de desagüe están conectadas correctamente? ¿Las tomas de tierra están conectadas de forma segura? ¿El voltaje de suministro se ajusta a los códigos eléctricos correspondientes?
  • Página 22: Funciones Y Funcionamiento

    7. FUNCIONES Y FUNCIONAMIENTO 7.1 PANTALLA DISPLAY Temperatura actual del agua (ACT) y temperatura fijada (SET) Iconos modo de trabajo Display volumen de agua caliente Temporizador / Hora Botón de selección de modo de trabajo Botón para confirmar Botón de ajuste reloj Selección modoTurbo Botón de encendido/apagado...
  • Página 23 Descripción de los pictogramas Símbolo Descripción Botón de encendido y apagado (ON/OFF). Selección del modo de trabajo. Pulse sucesivamente “MODE” para seleccionar entre los diferentes modos de trabajo que parpadearán en la pantalla (AUTO, ECO, ELEC o VAC). Una vez seleccionado pulse SET para confirmar o tras varios segundos parpadeando quedará...
  • Página 24 Modo de calefacción eléctrica - Este icono aparece cuando seleccionamos el modo de trabajo ELEC con la tecla MODE. - Este modo asegura el suministro de agua caliente cuando la bomba de calor no funciona correctamente mediante la resistencia eléctrica de apoyo. Modo vacaciones Este icono aparece cuando seleccionamos el modo de trabajo VAC con la tecla MODE.
  • Página 25: Configuración Del Temporizador (Timer)

    7.2 CONFIGURACIÓN DEL TEMPORIZADOR (TIMER) El temporizador solamente funciona en el modo de trabajo ECO. Por lo tanto, para programar el temporizador, seleccionaremos el modo de trabajo ECO con el botón MODE. TEMPORIZADOR MANUAL Para utilizar el TIMER tenemos que tener configurado en el Menú de Ajustes el parámetro “LP” en la opción 01 (ver apartado 7.3).
  • Página 26: Menú De Ajustes

    7.3 MENÚ DE AJUSTES - Para acceder al menú de ajustes, pulse para apagar el sistema, luego pulse al mismo tiempo durante 10 segundos. - Cuando el menú esté abierto, pulse para cambiar el valor de los ajustes. - Pulse para confirmar los ajustes y pasar al siguiente parámetro.
  • Página 27: Comprobación Y Manteniemiento

    8. COMPROBACIÓN Y MANTENIEMIENTO ADVERTENCIA - La instalación y el mantenimiento del aparato deben realizarse por un profesional cualificado. - Antes de trabajar en el aparato, apáguelo y corte el suministro de energía. - No lo toque con las manos mojadas. - Las operaciones de mantenimiento son importantes para garantizar un rendimiento óptimo y prolongar la vida útil del aparato.
  • Página 28: Drene El Tanque De Agua Para Vaciarlo

    Este cambio debe ser realizado Servicio Técnico Oficial de LASIAN y siempre con recambios originales. 8.7 DRENE EL TANQUE DE AGUA PARA VACIARLO Corte el suministro de energía y cierre la válvula de entrada de agua, luego drene el tanque de agua para vaciarlo a través de la salida de aguas residuales.
  • Página 29: Protección Del Medio Ambiente Y Reciclaje

    12. PROTECCIÓN DEL MEDIO AMBIENTE Y RECICLAJE El símbolo en el producto o en embalaje indica que este producto no debe tratarse como un residuo doméstico normal. En su lugar, debe llevarse a un punto de recogida de reciclaje de equipos eléctricos y electrónicos.
  • Página 30 Nivel de potencia sonora (en interiores) Agua mezclada a 40 °C Perfil de carga del calentadores de agua, Tipo Fabricante LASIAN Tecnología del Calor S.L Polígono Industrial Las Norias, Parcela Nº 7. 50450 Muel (Zaragoza) - Dirección España Calentador de agua con bomba de calor Denominación...
  • Página 31 Perfil de carga del calentador de agua: Q tap l/min °C °C 7:00 0,105 7:05 7:30 0,105 8:01 0,105 8:15 0,105 8:30 0,105 8:45 0,105 9:00 0,105 9:30 0,105 10:30 0,105 11:30 0,105 11:45 0,105 12:45 0,315 14:30 0,105 15:30 0,105 16:30 0,105...
  • Página 32 COD.MN311-80-110.00 06/2021...
  • Página 33 DECLARACIÓN DE CONFORMIDAD En cumplimiento de lo dispuesto por el CONSEJO DE LA COMUNIDAD EUROPEA LASIAN Tecnología del Calor, S.L. La Empresa con C.I.F. B50141894, domiciliada en: Políg. Ind. Las Norias, parcela nº 7 - 50450 MUEL (Zaragoza) - ESPAÑA Fabricante de calderas para calefacción y A.C.S,...
  • Página 34 INTERVENCIONES SAT Usuario: Dirección: S.A.T.: Modelo del aparato: Nº Serie del Equipo: HORAS FIRMA Y SELLO FIRMA FECHA INTERVENCIÓN FUNCIONAMIENTO USUARIO COD.MN311-80-110.00 06/2021...
  • Página 35 COD.MN311-80-110.00 06/2021...
  • Página 36 LASIAN Tecnología del Calor S.L Separe este producto de otros tipos de residuos y Pol. Ind. Las Norias – Parc. 7 recíclelo correctamente para promover la reutilización...
