SN2003/AST4
215-1073 Rev. H ; EN 10-00-015
© 2010 Bradley Corporation
Page 1 of 25
7-12-2010
Installation
SN2003/IR
SN2023/IR

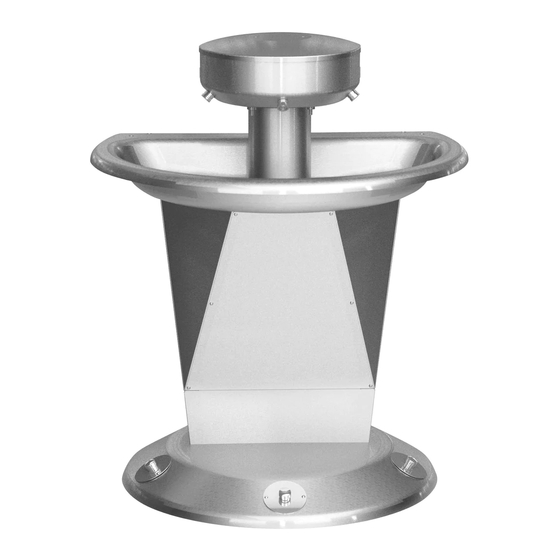

Sentry 36-Inch Semi-
Circular Washfountain
with Infrared Control
Lavabo fontaine semi-
circulaire 36 po (914 mm) à
commande à infrarouge Sentry
Fuente de lavado semicircular
Sentry de 36 pulg. (914 mm)
con control infrarrojo
Table of Contents
Cleaning Instructions . . . . . . . . . . . . . . . . . . . . . . . . . 2
Supplies Required . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Rough-In Information . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation Instructions . . . . . . . . . . . . . . . . . . . . . . . 5
Optional Equipment Installation . . . . . . . . . . . . . . . 7
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Sommaire
Instructions relatives au nettoyage . . . . . . . . . . . . 10
Fournitures requises . . . . . . . . . . . . . . . . . . . . . . . . 11
Informations sur la mise en place
des tuyauteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Instructions relatives à l'installation . . . . . . . . . . . 13
Installation de l'équipement optionnel . . . . . . . . . 15
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Tabla de contenidos
Instrucciones de limpieza . . . . . . . . . . . . . . . . . . . . 18
Materiales necesarios . . . . . . . . . . . . . . . . . . . . . . . 19
Información sobre tuberías empotradas . . . . . . . 20
Instrucciones de instalación . . . . . . . . . . . . . . . . . . 21
Instalaciones de equipos opcionales . . . . . . . . . . 23
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . 24
