Manuales relacionados para euterma Micra R21
Resumen de contenidos para euterma Micra R21

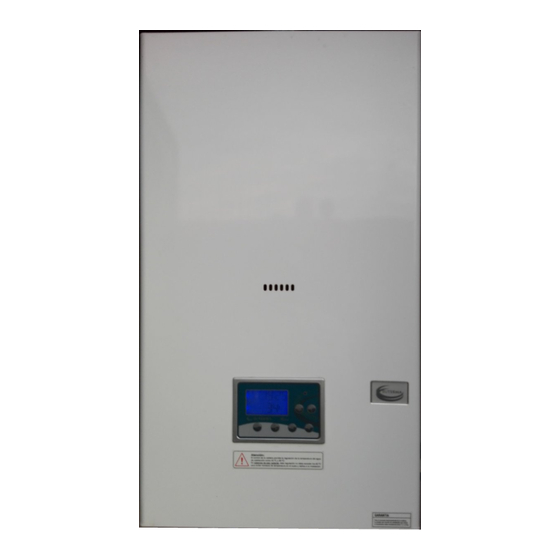

- Página 1 Caldera Mural Micra Modulación Total R21 – R21 F – R21 TB R25 – R25 F – R25 TB R33 – R33 F...
-
Página 2: Secciones Destinadas Al Instalador
ADVERTENCIAS GENERALES y DESCRIPCION I u a) Calderas de doble servicio de modulación total I u b) Descripción control. I u c) PMI por Euterma S.A. SECCION II u PUESTA EN SERVICIO II u a) Puesta en Servicio (Encendido) II u b) Indicación de posibles fallas II u c) Cuidados al dejar fuera de servicio por períodos prolongados... - Página 3 Euterma S.A. recomienda un chequeo anual para un funcionamiento óptimo del equipo, y además pone a su disposición (en el radio de Capital Federal Y Gran Buenos Aires) el Servicio de Puesta en Marcha Inicial directamente por personal de Euterma S.A., el que puede ser llevado a cabo también por el distribuidor de la zona, dicho servicio es con cargo independientemente de que el...
-
Página 4: Panel Lcd
FIGURA Ia – DESCRIPCIÓN DEL PANEL DE CONTROL BOTONES: ON/OF ENCIENDE CALEFACCIÓN / ANULA CALEFACCIÓN DEJANDO SOLO USO SANITARIO SET: PROGRAMA PARÁMETROS SUBE PARÁMETROS DE TEMPERATURA BAJA PARÁMETROS DE TEMPERATURA SOLO PARA MODO TEMPORIZADOR HORARIO SOLO PARA SERVICIO TÉCNICO. PROGRAMA PARÁMETROS DE LA VÁLVULA DE GAS PANEL LCD II u a) PUESTA EN SERVICIO... - Página 5 1) Conectar el equipo a la red. 2) Selecciona modo sanitario Presionar tecla SET Ajustar temperatura sanitaria deseada actuando sobre 3) Selecciona Modo Calefacción (tecla ON Ajustar temperatura de agua de calefacción, subiendo o bajando la botonera. 4) Seteo de Hora: Presiona subir o bajar por 3 segundos, un pulso sonoro actuará...
-
Página 6: Agua Sanitaria
Euterma S.A. recomienda enfáticamente al técnico que lo instale, que lea el manual antes de efectuar la misma. Si le quedan preguntas sin responder después de leer el manual, comuníquese con la fábrica o con un representante en su localidad. Según se indica en las instrucciones para instalar la caldera, “se recomienda al instalador que le deje el manual al consumidor... - Página 7 II i b1) INSTALACIÓN EN LOCALES CERRADOS Y EN SUBSUELO: Si todo el aire proviene del interior del edificio: El lugar cerrado debe estar provisto de una abertura permanente que se comunique directamente con otra sala o con otras salas con un volumen suficiente como para que el volumen combinado de todos los locales cumpla los criterios para espacios abiertos (espacio con un volumen que no sea inferior a: 1,4 m3 por cada 250kcal/h.) Al efectuar la determinación se deberá...
- Página 8 30cm Minimo verifique previamente su COMPATIBILIDAD con el sistema CONEXIONES A de VENTILACION EXISTENTE. CAÑERIAS DE AUTOMÁTICA DE LA GARANTÍA POR PARTE EUTERMA S.A. GAS Y AGUA El cumplimiento de estas indicaciones y un periódico CON LLAVES DE CORTE mantenimiento, evitarán RIESGOS PARA LA VIDA de los ocupantes de la vivienda.
- Página 9 A continuación se muestra el correcto armado de uno de los conjuntos de piezas para la conexión de la caldera mural a la instalación de calefacción, o sanitaria, ésta se puede llevar a cabo con conexiones flexibles que Euterma S.A. provee en caso de solicitarse, las que pueden adaptarse a todos los casos ya que su longitud es variable según las necesidades de cada instalación...
-
Página 10: Calculo De Diametro De Cañerias De Gas Para Calderas
Si tiene alguna pregunta sobre la instalación del conducto del gas del tamaño apropiado, (lame al Servicio Técnico de Euterma S.A. al numero de teléfono figura en la sección de este manual sobre diagnostico y corrección de fallas) -
Página 11: Debe Poseer Valvulas De Corte De Ningun Tipo
Si tiene alguna duda sobre la longitud en metros, consulte a la compañía del gas de su localidad. Euterma S.A. no se responsabilizara de los equipos que emitan hollín porque no reciben suficiente gas debido a que las dimensiones del medidor y del conducto de gas son incorrectas. -
Página 12: Controles Adicionales
SECCION III i) PUESTA EN MARCHA INICIAL (PMI) III i a) Controles Previos a la PMI Previo a ir a efectuar la PMI, verificar con el usuario: Que el gas esté conectado. Que tenga energía eléctrica. Que tenga presión de agua (1 y 1,5 bar) Que se haya purgado la instalación. - Página 13 III i d) PURGADO DE LA INSTALACIÓN III i d1) Radiadores ¿Cómo se purgan los radiadores?, el purgado de los radiadores es una operación muy sencilla, en la que se pretende sacar todo el gas presente dentro de la cañería de calefacción próxima al mismo o dentro de él, se efectúa con la ayuda de un paño y manipulando la válvula de grifo de purga manual ya sea directamente con la mano en el caso de los grifos con volante o con la ayuda de un destornillador en el caso de los grifos con tornillo, la operación se lleva a cabo abriendo el mismo permitiendo la salida del aire, hasta que comienza a salir agua, la que se recoge con el paño colocado debajo del mismo, para evitar que se...
-
Página 14: Instalacion En General
INSTALACION EN GENERAL 1) Cómo se purgan los radiadores? R: El purgado de los radiadores es una operación muy sencilla, en la que se pretende sacar todo el gas presente dentro de la cañería de calefacción, se efectúa con la ayuda de un paño y manipulando la válvula de grifo de purga manual ya sea directamente con la mano en el caso de los grifos con volante o de un destornillador en el caso de los grifos con tornillo, la operación se lleva a cabo abriendo el mismo permitiendo la salida del aire, hasta que comienza a salir agua, la que se recoge con el paño colocado debajo del mismo, para evitar que se manche el piso. - Página 15 Euterma S.A. recomienda un chequeo anual para un funcionamiento óptimo del equipo, y además pone a su disposición (en el radio de Capital Federal Y Gran Buenos Aires) el Servicio de Puesta en Marcha Inicial directamente por personal de Euterma S.A., el que puede ser llevado a cabo también por el distribuidor de la zona, dicho servicio es con cargo independientemente de que el...
