Configuración del sistema
Conexión de reproductores de video (conexión COMPONENT VIDEO)
La descripción de la conexión de un reproductor DVD es un ejemplo.
1 Conecte la línea de audio : Vea <Conexión de un reproductor DVD> @ y haga la conexión de audio.

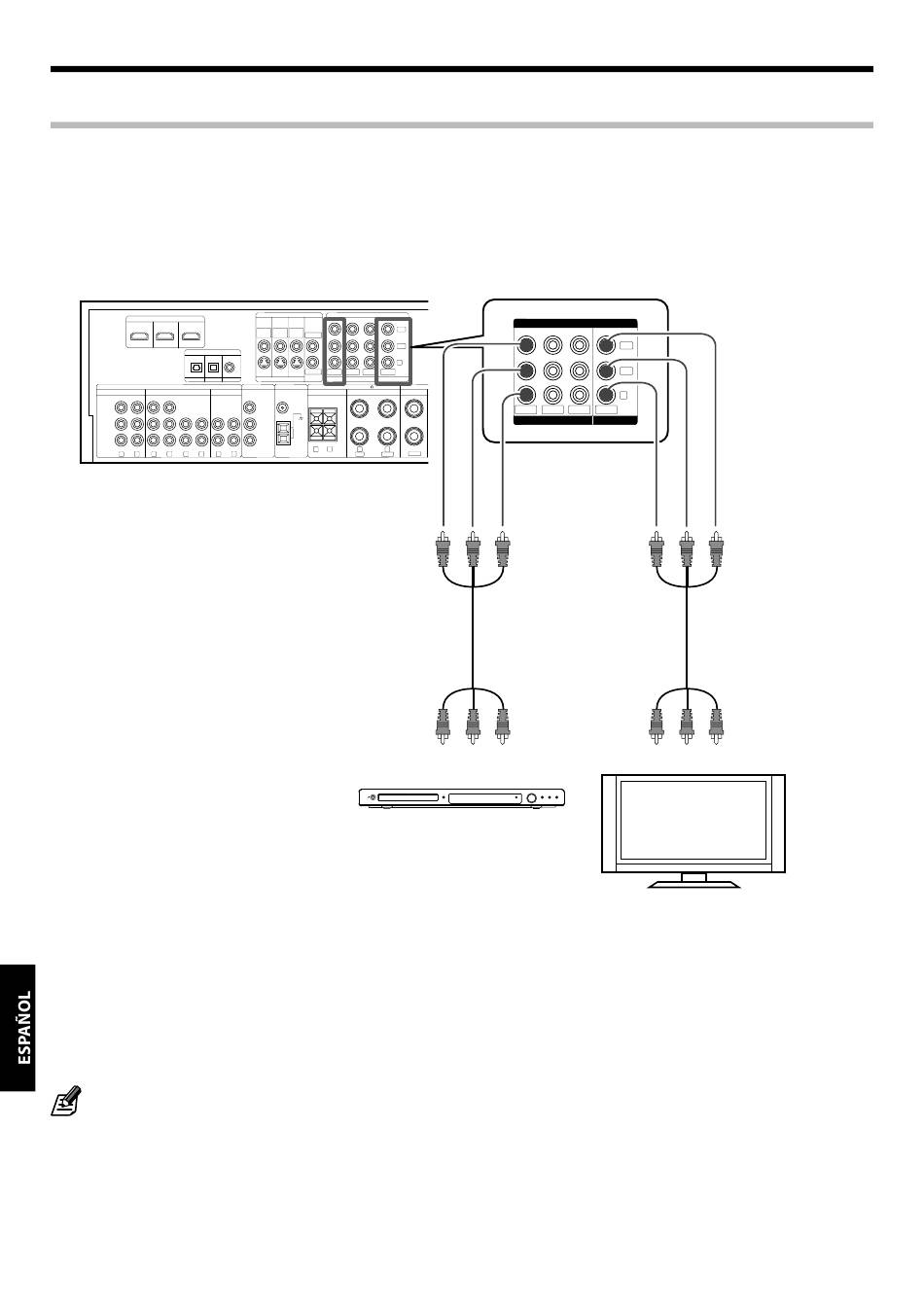

2 Conecte la línea de video y el monitor de TV como se muestra más abajo.
HDMI
MONITOR OUT
DVD/6CH IN
VIDEO 2 IN
DIGITAL IN
OPTICAL OPTICAL COAXIAL
CD/DVD
AUDIO
DVD/6CH IN
PLAY IN
SUB WOOFER
CENTER
AUX
MD/TAPE
SURROUND
CD/DVD
FRONT
VIDEO2
VIDEO1
R
L
R
L
R
L
• Conecte de igual forma los terminales VIDEO 1 y VIDEO 2.
• Si el reproductor de DVD tiene salida de 6 canales se podrá hacer la conexión a los terminales DVD/6CH IN. (<Conexión de un reproductor
DVD con terminal de salida de audio multicanal> @)
• Si algún componente de video está conectado a los terminales COMPONENT y el resto está conectado a los terminales VIDEO normales
(video compuesto), asegúrese de conectar el TV a los terminales MONITOR OUT de COMPONENT VIDEO y VIDEO.
• Dependiendo del tipo de TV, puede que sea necesario cambiar la entrada del TV según el tipo de entrada de video (entrada COMPONENT o
VIDEO (COMPOSITE)). Consulte el manual de instrucciones de su TV para tener más información.
16
KRF-V6300D
VIDEO
COMPONENT VIDEO
DVD/6CH
VIDEO 2
MONITOR
IN
IN
OUT
VIDEO 1 IN
VIDEO 1 OUT
DVD/6CH
VIDEO 1
VIDEO 2
MONITOR
VIDEO 2
DVD/6CH
S–VIDEO
IN
PRE OUT
ANTENNA
FRONT SPEAKERS (6–16 )
REC OUT
SPEAKER B
SPEAKER A
SUB
FM 75
WOOFER
MD/TAPE
+
SURROUND
GND
BACK L/
MONO
‒
AM
SURROUND
BACK R
VIDEO1
R
L
R
R
L
RED
COMPONENT VIDEO
CR
CB
Y
OUT
SURROU
CENTER
DVD/6CH
VIDEO 1
IN
L
GREEN
WHITE
VIDEO OUT
Reproductor de DVD
CR
CB
Y
VIDEO 2
MONITOR
OUT
COMPONENT VIDEO
MONITOR IN
Monitor de TV
