6.7. Extensión del número de las salidas de la fuente de alimentación a través de los módulos opcionales
de fusible EN54-LB4 o EN54-LB8.
La fuente de alimentación tiene dos salidas protegidas individualmente para la conexión de los receptores
AUX1 y AUX2.
Si a la fuente de alimentación se conectan los subsiguientes receptores entonces se recomienda la protección de
cada de ellos con un fusible independiente. Esta solución permitirá evitar una avería de todo el sistema en caso
de un deterioro (cortocircuito en la línea) de cualquiera de los receptores conectados.
Esta protección es posible gracias al módulo de fusible EN54-LB4 de 4 canales o EN54-LB8 de 8 canales
para el que ha sido prevista una ubicación para montaje dentro de la caja (fig. 4). En la figura abajo ha sido
presentada la manera de conexión entre la fuente de alimentación, el módulo de fusible y los receptores.
Para la instalación dentro de la fuente de alimentación el módulo de fusible se ha de tener en
cuenta el parámetro del consumo de la corriente para las necesidades propias de la fuente de
alimentación, que está utilizado para contar el tiempo de espera ( capít. 7.8).
Módulo de fusible dependiendo de la versión permite conectar 4 o 8 receptores a la fuente de alimentación. El
estado de las salidas está señalizado a través de diodos LED verdes.
La quemadura del fusible del bloque de fusibles está señalizada de la manera siguiente:
- apagado del diodo led adecuado: L1 para AUX1, etc.
- iluminación del diodo LED rojo
- arranque de las salidas técnicas PSU (estado hi-Z)
- conmutación de la salida de relé PSU en estado sin tensión (contactos como en la figura 14)
Además la señal de quemadura del fusible se transmite a la entrada de la avería completa de la fuente de
alimentación EXTi y como resultado la fuente de alimentación señaliza la avería en la salida ALARM y guarda una
advertencia acorde en la memoria.
La salida del relé del bloque de fusibles PSU puede adicionalmente servir para controlar a distancia el estado de,
por ejemplo, la señalización externa óptica.
6.8. Protección contra sobretensiones OVP de la salida de la fuente de alimentación.
En caso de apariencia de un voltaje superior a 30,5V±0.5V en la salida del estabilizador de impulsos, el
sistema desconectará inmediatamente la alimentación de las salidas para proteger las baterías y los receptores
contra deterioro. Las salidas son entonces alimentadas desde baterías. El arranque del sistema es señalizado por
la iluminación del diodo LED OVP amarillo en el circuito impreso de la fuente de alimentación y por el cambio del
estado de las salidas técnicas PSU FLT y ALARM.
EN54-5A17

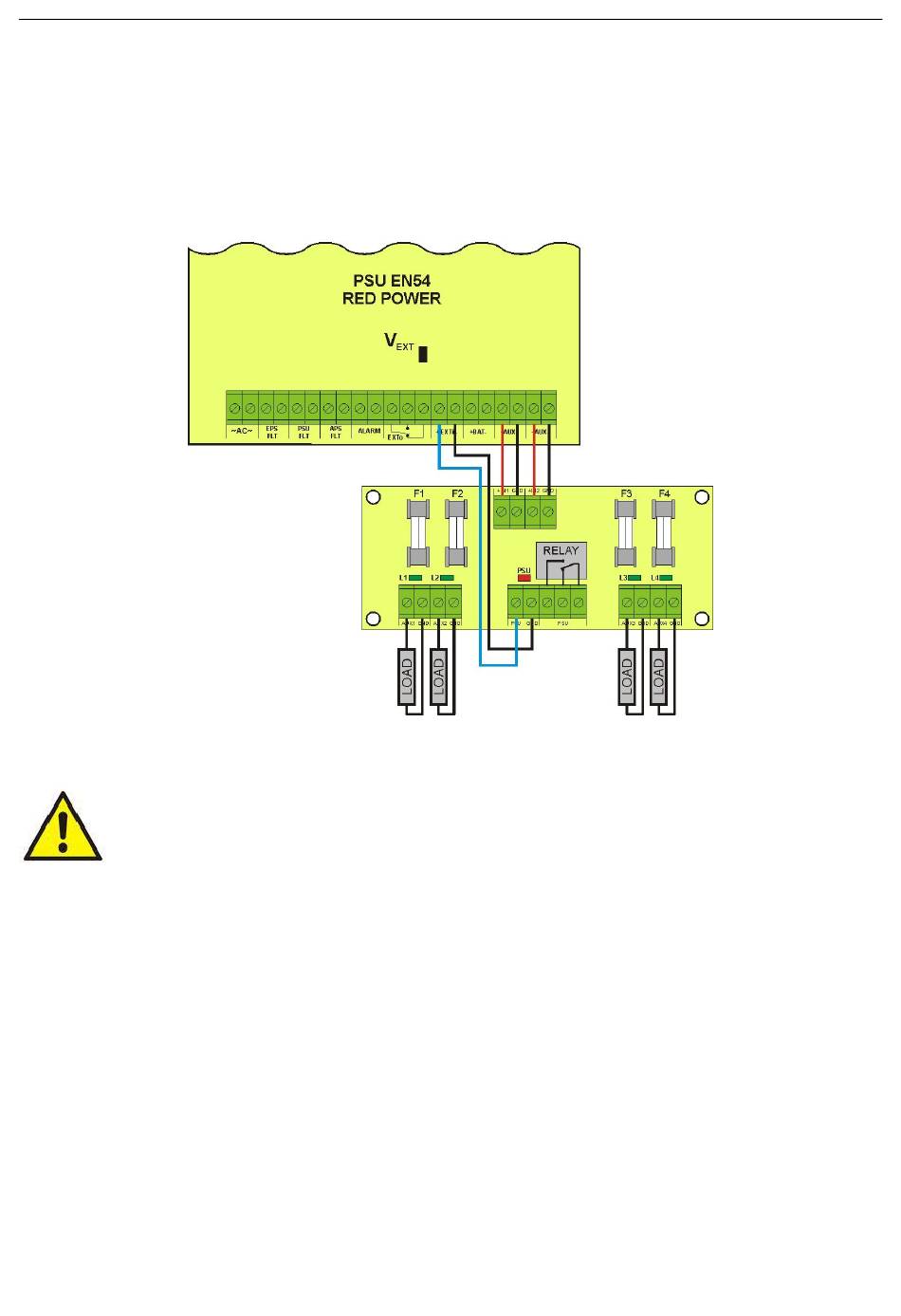

Fig.14. La manera de conectar el módulo de fusible
