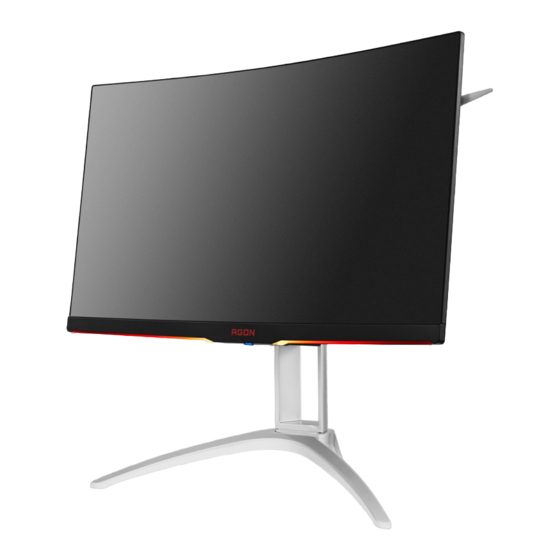

- Página 1 Manual del usuario del monitor LCD AG272FCX Retroiluminación de LED www.aoc.com ©2016 AOC. Reservados todos los derechos.
-
Página 2: Tabla De Contenido
Seguridad ................................. 4 Convenciones nacionales ..........................4 Alimentación ..............................5 Instalación ................................6 Limpieza ................................7 Otros .................................. 8 Configuración ................................9 Contenido de la caja ............................9 Colocar el pedestal y la base ........................... 10 Ajuste de ángulo de visualización ........................11 Cómo conectar el monitor .......................... - Página 3 Declaración de garantía para Europa ......................54 Declaración de garantía para Oriente Medio y África (MEA, Middle East and Africa) ........56 POLÍTICA DE PÍXELES DE AOC ........................58 ISO 9241-307 CLASE 1 ........................... 58 Declaración de garantía para América del Norte y América del Sur (sin incluir Brasil) ........59 PROGRAMA EASE ............................
-
Página 4: Seguridad
Seguridad Convenciones nacionales Las siguientes subsecciones describen las convenciones de notación empleadas en este documento. Notas, avisos y advertencias A través de esta guía, los bloques de texto podrían estar acompañados de un icono y estar impresos en negrita o en cursiva. -
Página 5: Alimentación
Alimentación El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de electricidad suministrado en su domicilio, consulte a su distribuidor o compañía eléctrica local. El monitor está equipado con un enchufe de tres polos, un enchufe con un tercer polo (toma de tierra). Como medida de seguridad, este enchufe se ajustará... -
Página 6: Instalación
Instalación No coloque el monitor sobre un carrito, base, trípode, soporte o mesa inestable. Si el monitor se cae, podría provocar lesiones a las personas y el producto podría sufrir daños graves. Use sólo el carrito, base, trípode, soporte o mesa recomendado por el fabricante o vendido conjuntamente con este producto. Siga las instrucciones del fabricante cuando instale el producto y use los accesorios de montaje recomendados por dicho fabricante. -
Página 7: Limpieza
Limpieza Limpie la caja del televisor con un paño. Para eliminar las manchas, puede utilizar un detergente suave en lugar de un detergente fuerte, ya que este cauterizará la carcasa del producto. Al realizar la limpieza, asegúrese de que no caiga detergente dentro de la unidad. El paño de limpieza no debe ser demasiado áspero ya que arañaría la superficie la pantalla. -
Página 8: Otros
Otros Si el producto emite un olor, sonido o humo extraño, desconecte el cable de alimentación INMEDIATAMENTE y póngase en contacto con un centro de servicio. Asegúrese de que las aberturas de ventilación no están bloqueadas por una mesa o cortina. No someta el monitor LCD a condiciones de vibración intensa o fuertes impactos durante el funcionamiento. -
Página 9: Configuración
No todos los cables de señal (audio, analógico, DP, HDMI, USB y micrófono ) se proporcionarán para todos los países y regiones. Consulte a su proveedor local u oficina de la sucursal de AOC para obtener confirmación. -
Página 10: Colocar El Pedestal Y La Base
Colocar el pedestal y la base Instale o extraiga la base siguiendo estos pasos. Instalación: Extracción:... -
Página 11: Ajuste De Ángulo De Visualización
Ajuste de ángulo de visualización Para obtener una visión óptima es recomendable mirar directamente a la pantalla completa y a continuación ajustar el ángulo del monitor para adecuarlo a sus preferencias. Sujete la base, de modo que el monitor no se vuelque al cambiar el ángulo del monitor. Usted puede ajustar el ángulo del monitor como se muestra abajo: Ángulo de inclinación: -5,5°~28°... -
Página 12: Cómo Conectar El Monitor
Cómo conectar el monitor Conexiones del cable de la parte posterior del monitor y su PC: Entrada de micrófono Auriculares (combinados con micrófono) USB3.0 descendente + carga rápida USB3.0 descendente USB3.0 ascendente HDMI-1 HDMI-2 10 Entrada de línea 11 Salida de micrófono (conectar con PC) 12 Teclado de conmutación rápida 13 Entrada de CC Para proteger el equipo, apague siempre su PC y el monitor LCD antes de realizar las conexiones. -
Página 13: Función De Sincronización Libre
Función de sincronización libre La función de sincronización libre está disponible con DP/HDMI. Tarjeta gráfica compatible: A continuación se muestra la lista recomendada, que también puede comprobar visitando www.AMD.com • Serie AMD Radeon R9 300 (excepto la serie 370) • AMD Radeon R9 Fury X •... -
Página 14: Ajuste
Ajuste Establecer la resolución óptima Windows 10 Para Windows 10: • Haga clic con el botón derecho en START (INICIO). • Haga clic en "CONTROL PANEL (PANEL DE CONTROL)". • Haga clic en "DISPLAY (PANTALLA)". - Página 15 Haga clic en el botón "Change display settings (Cambiar la configuración de pantalla)". • • Establezca la resolución mediante la SLIDE-BAR (BARRA DESLIZANTE) en la resolución preestablecida óptima.
-
Página 16: Windows 8
Windows 8 Para Windows 8: • Haga clic con el botón secundario y elija All apps (Todas las aplicaciones) en la parte inferior derecha de la pantalla. • Establezca la opción "View by (Ver por)" en "Category (Categoría)". Haga clic en "Appearance and Personalization (Apariencia y personalización)". •... - Página 17 • Haga clic en "DISPLAY (PANTALLA)". • Establezca la resolución mediante la SLIDE-BAR (BARRA DESLIZANTE) en la resolución preestablecida Óptima.
-
Página 18: Windows 7
Windows 7 Para Windows 7: • Haga clic en START (INICIO). • Haga clic en "CONTROL PANEL (PANEL DE CONTROL)". • Haga clic en "Appearance (Apariencia)". • Haga clic en "DISPLAY (PANTALLA)". • Haga clic en el botón "Change display settings (Cambiar la configuración de pantalla)". - Página 19 • Establezca la resolución mediante la SLIDE-BAR (BARRA DESLIZANTE) en la resolución preestablecida Óptima.
-
Página 20: Botones De Acceso Directo
Botones de acceso directo Fuente/Automático/Salir Shadow Control (Control de sombra) Modo Juego/Izquierda Color de LED/Derecha Alimentación/Menú/Entrar Alimentación/Menú/Entrar Presione el botón Alimentación para encender el monitor. Cuando no haya menú OSD, presione este botón para mostrar el menú OSD o confirmar la selección. Presione el botón durante 2 segundos aproximadamente para apagar el monitor. -
Página 21: Conmutación Rápida
Conmutación rápida ◀: ◀ Cuando el menú OSD esté desactivado, presione el botón para abrir la función del modo Juego y, a continuación, ◀ ▶ presione la tecla para seleccionar el modo de juego (FPS, RTS, Carreras, Jugador 1, Jugador 2 o Jugador 3) en función de los diferentes tipos de juego. -
Página 22: Osd Setting (Configuración Osd)
OSD Setting (Configuración OSD) Instrucciones básicas y sencillas sobre los botones de control. Presione el botón MENÚ para activar la ventana OSD. Presione Izquierda o Derecha para recorrer las funciones. Cuando la función deseada esté resaltada, presione MENU-button (botón MENÚ) para activarla. Presione Izquierda o Derecha para navegar por las funciones del submenú. -
Página 23: Luminance (Luminosidad)
Luminance (Luminosidad) Presione el botón MENÚ para mostrar el menú. Presione Izquierda o Derecha para seleccionar (Luminosidad), y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para seleccionar el submenú y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para realizar el ajuste. Presione el botón AUTOMÁTICO para salir Contrast 0-100... -
Página 24: Image Setup (Configur. Imagen)
Image Setup (Configur. imagen) Presione el botón MENÚ para mostrar el menú. Presione Izquierda o Derecha para seleccionar (Configur. Imagen), y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para seleccionar el submenú y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para realizar el ajuste. -
Página 25: Color Setup (Configuración De Color)
Color Setup (Configuración de color) Presione el botón MENÚ para mostrar el menú. Presione Izquierda o Derecha para seleccionar (Configuración de color), y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para seleccionar el submenú y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para realizar el ajuste. -
Página 26: Picture Boost (Ref. De Imagen)
Picture Boost (Ref. de Imagen) Presione el botón MENÚ para mostrar el menú. Presione Izquierda o Derecha para seleccionar (Ref. de Imagen), y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para seleccionar el submenú y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para realizar el ajuste. -
Página 27: Osd Setup (Config. Osd)
OSD Setup (Config. OSD) Presione el botón MENÚ para mostrar el menú. Presione Izquierda o Derecha para seleccionar (Config. OSD), y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para seleccionar el submenú y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para realizar el ajuste. -
Página 28: Game Setting (Configuración Del Juego)
Game Setting (Configuración del juego) Presione el botón MENÚ para mostrar el menú. Presione Izquierda o Derecha para seleccionar (Configuración del juego), y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para seleccionar el submenú y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para realizar el ajuste. -
Página 29: Extra
Extra Presione el botón MENÚ para mostrar el menú. Presione Izquierda o Derecha para seleccionar (Extra), y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para seleccionar el submenú y presione el botón MENÚ para entrar. Presione Izquierda o Derecha para realizar el ajuste. Presione el botón AUTOMÁTICO para salir Input Select AUTO/D-SUB/HDMI1/... -
Página 30: Exit (Salir)
Exit (Salir) Presione el botón MENÚ para mostrar el menú. Presione Izquierda o Derecha para seleccionar (Salir), y presione el botón MENÚ para entrar. Presione el botón AUTOMÁTICO para salir Exit (Salir) Salir del menú OSD Indicador LED Estado Color del indicador LED Modo Potencia completa Azul Modo Activo-desactivo... -
Página 31: Controlador
Controlador Controlador del monitor Windows 10 • Inicie Windows® 10 • Haga clic con el botón derecho en START (INICIO). • Haga clic en "Control Panel" (Panel de control). • Haga clic en el icono "Display (Pantalla)". - Página 32 • Haga clic en el botón "Change display settings (Cambiar la configuración de pantalla)". • Haga clic en el botón "AdvancedSettings (Configuración avanzada)".
- Página 33 • Haga clic en la ficha "Monitor" y, a continuación, en el botón "Properties (Propiedades)" • Haga clic en la ficha "Driver (Controlador)". • Abra la ventana "Update Driver Software-Generic PnP Monitor (Actualizar software de controlador: Monitor PnP genérico)" haciendo clic en “Update Driver... (Actualizar controlador...)“ y, a continuación, en el botón "Browse my computer for driver software (Buscar software de controlador en el equipo)".
- Página 34 Seleccione "Let me pick from a list of device drivers on my computer (Elegir en una lista de • controladores de dispositivo en el equipo)". • Haga clic en el botón "Have Disk (Usar disco)". Haga clic en el botón "Browse (Examinar)" y desplácese al siguiente directorio: X:\Driver\nombre de módulo (donde X es el indicador de la letra de unidad para la unidad de CD-ROM).
-
Página 35: Windows 8
Windows 8 • Inicia Windows® 8 • Haga clic con el botón secundario y elija All apps (Todas las aplicaciones) en la parte inferior derecha de la pantalla. • Haga clic en el icono "Control Panel (Panel de control)". • Establezca la opción "View by (Ver por)"... - Página 36 Haga clic en el icono "Display (Pantalla)". • • Haga clic en el botón "Change display settings (Cambiar la configuración de pantalla)". • Haga clic en el botón "Advanced Settings (Configuración avanzada)". • Haga clic en la ficha "Monitor" y, a continuación, en el botón "Properties (Propiedades)".
- Página 37 Haga clic en la ficha "Driver (Controlador)". • • Abra la ventana "Update Driver Software-Generic PnP Monitor (Actualizar software de controlador: Monitor PnP genérico)" haciendo clic en "Update Driver… (Actualizar controlador...)" y, a continuación, haga clic en el botón "Browse my computer for driver software (Buscar software de controlador en el equipo)". •...
- Página 38 • Haga clic en el botón "Have Disk (Usar disco)". Haga clic en el botón "Browse (Examinar)" y desplácese al siguiente directorio: X:\Driver\nombre de módulo (donde X es el indicador de la letra de unidad para la unidad de CD-ROM). Seleccione el archivo "xxx.inf"...
-
Página 39: Windows 7
Windows 7 • Inicia Windows® 7 • Haga clic en el botón "Start (Inicio)" y, a continuación, en "Control Panel (Panel de control)". • Haga clic en el icono "Display (Pantalla)". • Haga clic en el botón "Change display settings (Cambiar la configuración de pantalla)". - Página 40 • Haga clic en el botón "Advanced Settings (Configuración avanzada)". • Haga clic en la ficha "Monitor" y, a continuación, en el botón "Properties (Propiedades)" • Haga clic en la ficha "Driver (Controlador)". • Abra la ventana "Update Driver Software-Generic PnP Monitor (Actualizar software de controlador: Monitor PnP genérico)"...
- Página 41 • Seleccione "Let me pick from a list of device drivers on my computer (Elegir en una lista de controladores de dispositivo en el equipo)". • Haga clic en el botón "Have Disk (Usar disco)". Haga clic en el botón "Browse (Examinar)" y desplácese al siguiente directorio: X:\Driver\nombre de módulo (donde X es el indicador de la letra de unidad para la unidad de CD-ROM).
-
Página 42: I-Menu
Bienvenido a la aplicación de software "i-Menu" de AOC. i-Menu facilita los ajustes de la configuración de la pantalla del monitor utilizando menús en pantalla en lugar del botón OSD del propio monitor. Para completar la instalación, siga la guía de instalación. Sistemas operativos de software admitidos: Windows 10, Windows 8 y... -
Página 43: E-Saver
¡Gracias por utilizar el software de administración de energía e-Saver de AOC! e-Saver de AOC cuenta con funciones de apagado inteligente para los monitores que permite a estos apagarse de manera oportuna cuando su PC se encuentra en cualquier estado (encendido, apagado, suspensión o con el protector de pantalla activado). El tiempo de apagado final depende de sus preferencias (consulte el ejemplo siguiente). -
Página 44: Screen
Screen+ Bienvenido a la aplicación de software “Screen+” de AOC. La aplicación de software Screen+ es una herramienta que permite dividir la pantalla del escritorio en diferentes paneles, cada uno de los cuales muestra una ventana diferente. Solamente tiene que arrastrar la ventana al panel correspondiente cuando desee acceder a él. Admite varias visualizaciones en monitor para facilitarle su tarea. -
Página 45: Solucionar Problemas
Ajuste la resolución y frecuencia máximas que el monitor pueda gestionar. Asegúrese de que los controladores del monitor AOC están instalados. Ajuste los controles de contraste y brillo. La imagen está borrosa y Realice un ajuste automático. -
Página 46: Especificaciones
Especificaciones Especificaciones generales Nombre del modelo AG272FCX Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 68,6 cm Tamaño de punto 0,3114mm (H) x 0,3114mm (V) Panel Interfaz analógica R, G, B, interfaz DVI, interfaz HDMI e Vídeo... -
Página 47: Modos De Visualización Preconfigurados
Modos de visualización preconfigurados FRECUENCIA FRECUENCIA VERTICAL ESTÁNDAR RESOLUCIÓN HORIZONTAL (KHz) (Hz) 640x480 a 60 Hz 31,469 59,94 640x480 a 67 Hz 66,667 640x480 a 72 Hz 37,861 72,809 640x480 a 75 Hz 37,5 640x480 a 100 Hz 51,08 99,769 640x480 a 120 Hz 61,91 119,518... -
Página 48: Asignaciones De Contactos
Asignaciones de contactos Cable de señal de pantalla en color de 15 contactos Lado de 15 contactos del cable Número de Lado de 15 contactos del cable de Número de contacto de señal contacto señal Vídeo rojo Vídeo verde Tierra Vídeo azul S.C. - Página 49 Nº de Nº de Nº de Nombre de la señal Nombre de la señal Nombre de la señal contacto contacto contacto Datos TMDS 2+ Datos 0- TMDS Tierra DDC/CEC Protección Datos 2 TMDS Reloj TMDS + Alimentación de +5 V Detección de conexión en Datos 2- TMDS Protección reloj TMDS...
-
Página 50: Conectar Y Listo
Conectar y listo Función DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA según la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar información adicional sobre sus funciones de visualización. -
Página 51: Regulaciones
Regulaciones Aviso de la Comisión Federal de Comunicaciones (FCC) Declaración sobre interferencia de radiofrecuencias para la Clase B, ADVERTENCIA: (PARA MODELOS CERTIFICADOS POR LA FCC) NOTA: Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de la Clase B, en conformidad con la Parte 15 de las Regulaciones de la FCC. -
Página 52: Declaración De Desecho De Equipos Eléctricos Y Electrónicos (Weee)
Número de asistencia técnica: 080-6788-6788 / 080-3323-1313 (lunes a sábado, 10 AM a 6 PM) Centro de recopilación de residuos electrónicos centralizado Dirección: TPV Technology India Private Limited, 59, Maheswari Nagar, 1st Main Road, Mahadevapura Post, Whitefield Road, Bangalore, Karnataka, PIN: 560048, Teléfono: 080-3023-1000 Correo electrónico: serviceindia@aoc.com... -
Página 53: Epa Energy Star
EPA Energy Star ENERGY STAR® es una marca registrada de Estados Unidos. Como socios de ENERGY STAR®, AOC International (Europe) BV y Envision Peripherals, Inc. han determinado que este producto cumple con las regulaciones de ENERGY STAR® para una utilización eficiente de la energía. (PARA MODELOS CON LA... -
Página 54: Servicio
AOC cumpliendo las siguientes condiciones: • Asegúrese de que el monitor LCD se empaqueta en una caja de cartón adecuada (AOC prefiere la caja de cartón original para proteger el monitor lo suficientemente bien durante el transporte). - Página 55 Todos los monitores LCD de AOC se han fabricado cumpliendo los estándares de la directiva de píxeles de Clase 1 ISO 9241-307. Si la garantía ha expirado, podrá seguir disponiendo de todas las opciones de servicio, pero usted asumirá los costes de dicho servicio, incluidas piezas, mano de obra, transporte (si lo hubiera), así...
-
Página 56: Declaración De Garantía Para Oriente Medio Y África (Mea, Middle East And Africa)
Si el producto da muestras de estar defectuoso, póngase en contacto con su proveedor autorizado por AOC o consulte la sección de servicio y soporte técnico del sitio Web de AOC para obtener instrucciones sobre la garantía. - Página 57 Esta garantía limitada no cubre nada del firmware o hardware del producto que usted o un tercero haya modificado o alterado; usted es el único responsable de cualquier modificación o alteración. Todos los monitores LCD de AOC se han fabricado cumpliendo los estándares de la directiva de píxeles de Clase 1 ISO 9241-307.
-
Página 58: Política De Píxeles De Aoc
TFT utilizados en monitores de panel plano algunas veces son inevitables. Ningún fabricante puede garantizar que todos los paneles van a estar libres de defectos de píxeles, pero AOC garantiza que cualquier monitor con un número inaceptable de defectos se reparará o reemplazará durante el período de garantía. -
Página 59: Declaración De Garantía Para América Del Norte Y América Del Sur (Sin Incluir Brasil)
Cliente de EPI, el Departamento de Autorización de Devolución de Materiales (RMA) en la línea gratuita (888) 662-9888. O bien, puede solicitar un número RMA en línea en: www.aoc.com/na-warranty. * Esta garantía limitada no cubre cualquier pérdida o daño que ocurra como consecuencia de: El envío, instalación o mantenimiento inadecuados... - Página 60 CHILE: http://cl.aoc.com/support/warranty COLOMBIA: http://co.aoc.com/warranty COSTA RICA: http://cr.aoc.com/support/warranty REPÚBLICA DOMINICANA: http://do.aoc.com/support/warranty ECUADOR: http://ec.aoc.com/support/warranty EL SALVADOR: http://sv.aoc.com/support/warranty GUATEMALA: http://gt.aoc.com/support/warranty HONDURAS: http://hn.aoc.com/support/warranty NICARAGUA: http://ni.aoc.com/support/warranty PANAMA: http://pa.aoc.com/support/warranty PARAGUAY: http://py.aoc.com/support/warranty PERÚ: http://pe.aoc.com/support/warranty URUGUAY: http://pe.aoc.com/warranty VENEZUELA: http://ve.aoc.com/support/warranty SI EL PAÍS NO ESTÁ EN LA LISTA: http://latin.aoc.com/warranty...
-
Página 61: Programa Ease
CRT y el panel LCD) *AOC necesitará un número de tarjeta de crédito si desea que se le envíe un nuevo monitor AOC por adelantado a su ubicación, antes de que la unidad defectuosa llegue al centro de servicio de AOC. Si no desea proporcionar una tarjeta de crédito, AOC solamente enviará el nuevo monitor cuando la unidad defectuosa llegue al centro de servicio de AOC. -
Página 62: Documento De Tco
DOCUMENTO DE TCO (PARA MODELOS CON LA CERTIFICACIÓN TCO)
