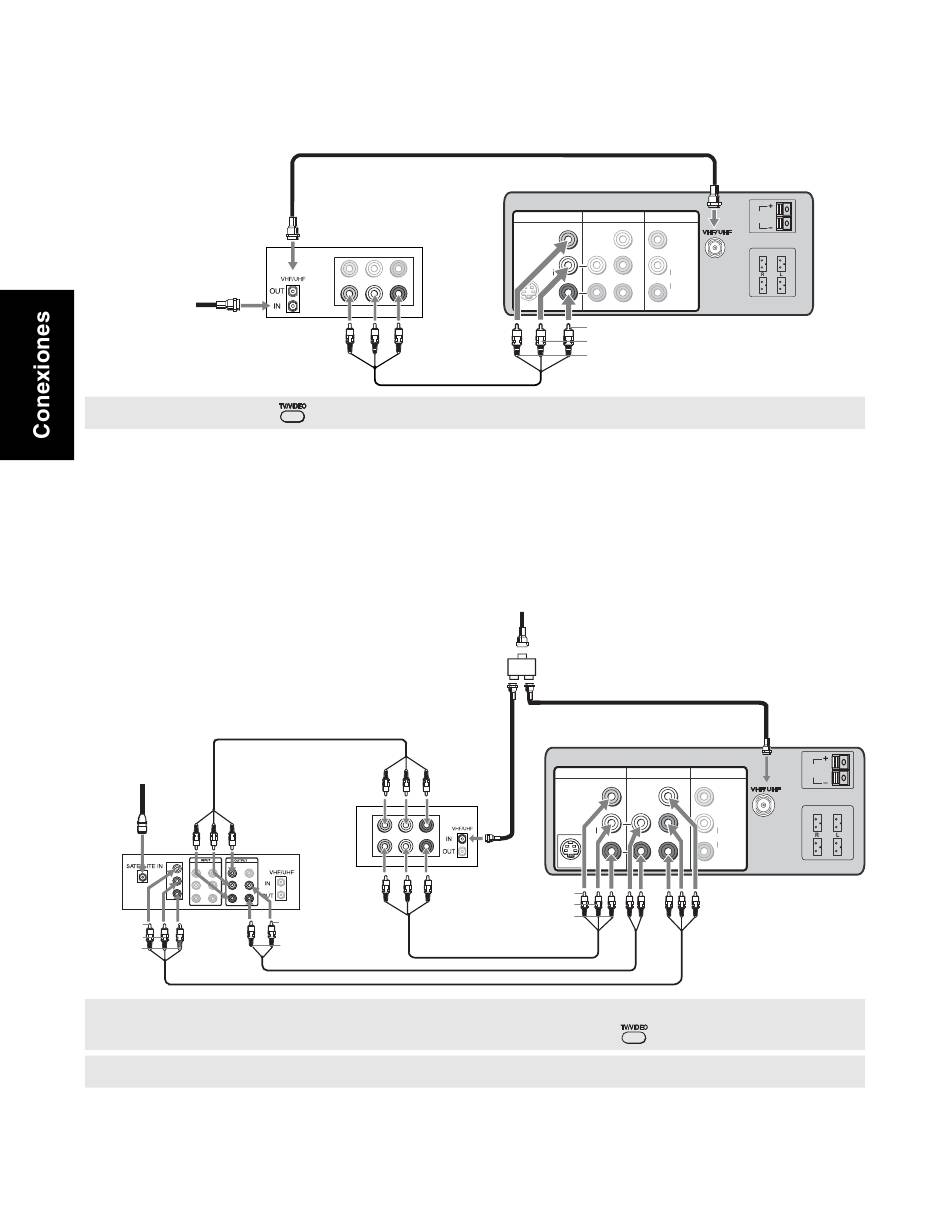

Conexión de un Televisor y una Videograbadora.
Cable coaxial
(no incluido)
Desde el
cable/antena
✍
Puede utilizar el botón
Conexión opcional
❏
Para obtener una mejor calidad de imagen, utilice S VIDEO en el panel posterior del televisor en
lugar del cable amarillo de video, siempre y cuando la videograbadora tenga salida de S VIDEO.
Como S VIDEO no proporciona sonido, debe mantener conectados los cables de audio.
Conexión de un Televisor, Videograbadora y un Receptor de Satélite Usando Video
Componente (entradas YP
Cable de
la antena
satelital
Receptor de
Satélite
VIDEO 1 VIDEO 2 VIDEO 1 VIDEO 2
Y
P B
L L
P
R
R R
Y (verde)
P (azul)
B
P (rojo)
R
✍
Para visualizar las imágenes desde el receptor de satélite o la videograbadora, seleccione la entrada de video a la
que está conectado el receptor de satélite o la videograbadora presionando
✍
El receptor de satélite y el servicio de cable son sistemas de televisión de pago.
10
Videograbadora
LINE
IN
VIDEO AUDIO L AUDIO R
LINE
OUT
para cambiar entre las entradas VHF/UHF y VIDEO.
P /Audio L,R).
B R
Desde el
cable/antena
Videograbadora
LINE
IN
VIDEO AUDIO L AUDIO R
LINE
OUT
Audio izquierdo (blanco)
Audio izquierdo
(blanco)
Audio derecho
(rojo)
Parte Posterior del Televisor
VIDEO 1 IN VIDEO 3 IN
VIDEO
P
(MONO) L
AUDIO
P
R
S VIDEO
Audio derecho (rojo)
Audio izquierdo (blanco)
Video (amarillo)
Conector en Y
(no incluido)
Parte Posterior del Televisor
VIDEO 1 IN VIDEO 1 IN
VIDEO VIDEO
(MONO) L (MONO) L
AUDIO AUDIO
R R
S VIDEO
Video (amarillo)
Audio derecho (rojo)
WOOFER
MONITOR OUT
(4Ω)
Y
VIDEO
SATELLITE SPEAKERS OUT
B
L (MONO)
AUDIO
R
R
WOOFER
VIDEO 3 IN VIDEO 3 IN MONITOR OUT MONITOR OUT
Y Y
VIDEO VIDEO
P P SATELLITE SPEAKERS OUT
B B
L (MONO) L (MONO)
AUDIO AUDIO
P P
R R
R R
en el control remoto.
(4Ω)
