Resumen de contenidos para sauter FH-M

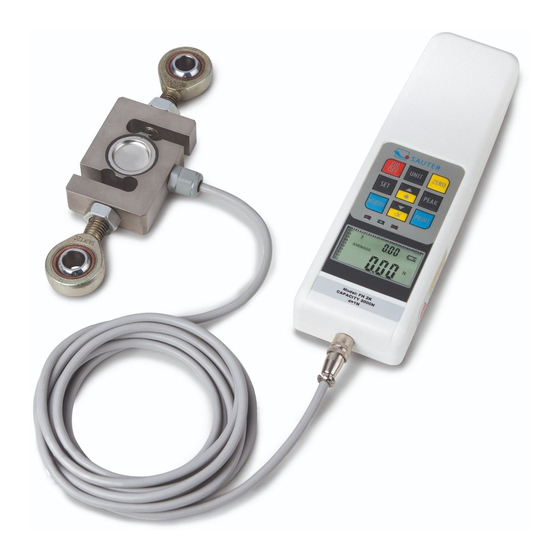

- Página 1 Sauter GmbH Ziegelei 1 Teléfono: +49-[0]7433-9933-0 D-72336 Balingen Fax.:+49-[0]7433-9933-149 E-mail: info@kern-sohn.com Internet: www.sauter.eu Manual de instrucciones Dinamómetro digital SAUTER FH-M Sensor Outside V. 1.8 06/2017 PROFESSIONAL MEASURING FH-M-BA-s-1718...
-
Página 2: Tabla De Contenido
Manual de instrucciones Dinamómetro digital Le felicitamos por la compra del dinamómetro digital de SAUTER con la célula de medición externa. Esperamos que disfrute del uso de nuestro aparato de medición de alta calidad y con una amplia gama de posibilidades. En caso de tener cualquier pregunta, necesidad o sugerencia, estamos a su entera disposición. -
Página 3: Introducción
2 Elementos entregados El dinamómetro SAUTER FH-M con batería interna Maletín de transporte Cargador 5 tornillos M3 × 8 para fijar a los bancos de prueba de SAUTER Datos en mm Toma de cargador Conector de 4 pines Tecla RESET... -
Página 4: Condiciones De Servicio
La descripción del modo de fijación de cada dinamómetro en banco de prueba SAUTER se encuentra en el manual de instrucciones de cada banco de prueba. 3 Condiciones de servicio entre 10°C y 30°C; humedad ambiental entre 15% y 80%. -
Página 5: Uso
Tecla de apagar/encender (presionar la tecla durante aprox. 1 s) UNIT: Unidades de medición Presionar la tecla: elegir entre las unidades N, kg y lb Presionar la tecla durante un mín. de 2 s: para invertir los colores de la pantalla ZERO: Puesta a cero FH-M-BA-s-1718... - Página 6 Para cambiar: Presionar la tecla ▲ o ▼. HoldT Presionar 1 vez: Posibilidad de elegir: elegir el envío de la señal de salida [rS232] al ordenador (PC), impresora (Print) o (en la versión U 5.3) al banco de prueba (stand). FH-M-BA-s-1718...
- Página 7 Indicación de alcanzar el valor STOP ▲ Se superó el valor límite superior Valores para los límites superior e inferior están programados. El resultado de la medición es comparado en el propio instrumento de medición con los valores límites FH-M-BA-s-1718...
- Página 8 Grabar el valor más alto en el propio aparato de medición. Activar la función «AUTO PEAK» mediante la tecla PEAK. Desactivar la función «Average» mediante la tecla MEMORY. Desde este momento todos los valores máximos serán automáticamente enviados a la memoria del aparato. FH-M-BA-s-1718...
-
Página 9: Disposición De Los Pines De La Interfaz De Datos Rs-232
6 dígitos se refieren al valor de medición en forma de código ASCII |_______> el primero describe el símbolo del valor (0 = menos = compresión; 1 = plus = tracción) o, en su caso: 1021.15 significa +21,15 N (fuerza de tracción) FH-M-BA-s-1718... -
Página 10: Advertencias
- No se debe proceder a modificaciones estructurales del aparato de medición. Una modificación puede conllevar errores en las indicaciones de mediciones, significa una infracción a las condiciones técnicas de seguridad, así como la inutilización del aparato. FH-M-BA-s-1718... - Página 11 Las informaciones sobre el control de las medidas de control: los aparatos de medición, así como las pesas de muestra, se encuentran accesibles en la página Web de KERN (www.sauter.eu). Las pesas de muestra, así como los aparatos de medición se pueden calibrar rápidamente y a un módico precio en el laboratorio acreditado por DAkkS (Deutsche Akkreditierungsstelle GmbH), laboratorio de calibrado de KERN (ajuste a las normas nacionales).
-
Página 12: Manual De Ajuste Del Aparato Fh
SET y UNIT. 9. Fijar las pesas Colgar la pesa del aparato y en El aparato ha sido la medida de lo posible calibrado y volverá al mantenerla de forma inmóvil. A modo normal. continuación, presionar la tecla ZERO. FH-M-BA-s-1718...
