METROLOGY VR Manual De Operación

Básculas y Accesorios de Peso S.A. de C.V
Manual de Operación Visor Remoto modelo VR
Creado con el objetivo de facilitar la visión de las diferentes lecturas a largas distancias, los visores Metrology, están diseñados para
conectarse con indicadores de diferentes marcas de prestigio como lo son:

METROLOGY

CAS

TOLEDO

DIGI

YAOHUA
Los indicadores de línea Metrology con los que es compatible este dispositivo son: A3, B1, B2, B2-Plus, MI 207, MDI 11.
1-. Características.

Display de LED rojo.

Alimentación 110Vac/15Vdc.

Comunicación de interfase RS-232.

Formato de Datos (N, 8,1), 10 Bits: 1 bit de inicio (N), 8 Bits de Datos, 1 bit de paro.

Trasmisión de datos continúa.

Baud Rate: 1200, 2400, 4800, 9600.
2-. Comunicación.
Comunicación mediante Interfase RS-232, con una distancia de transmisión segura de hasta 15m, con conector tipo DB-9.
Protocolo de conexión:

PIN2: RDX. Entrada de datos, conectar a cable color rojo.

PIN5: GND. Conexión a tierra, conectar a cable color negro.
Formato de Datos (N, 8,1): 10 Bits. 1 bit de inicio (N), 8 Bits de Datos, 1 bit de paro.
Modo de transmisión del indicador: El indicador debe ser configurado en transmisión continua.
Baud Rate: Los visores remotos VR-3 y VR-5, operan en 4 diferentes velocidades de transmisión las cuales son 1200, 2400, 4800 y
9600, Solo configure el indicador para trabajar en cualquiera de estas 4 opciones y el visor automáticamente se sincronizara.
NOTA: al conectar al indicador el Visor se sincronizara en no más de 8 segundos y en la pantalla mostrara:
a) "000000", cuando los datos que recibe no pueden ser reconocidos (revisar conexión según y configuración del indicador)
b) El Visor entra en modo SLEEP, Significa que no recibe datos, la pantalla mostrara segmentos encendiendo uno en uno.
c) Marca la misma lectura que el indicador al que está conectado, lo cual implica conexión exitosa.
Alfonso Reyes # 4030, Col. Del Norte, C.P. 64500, Monterrey, Nuevo León

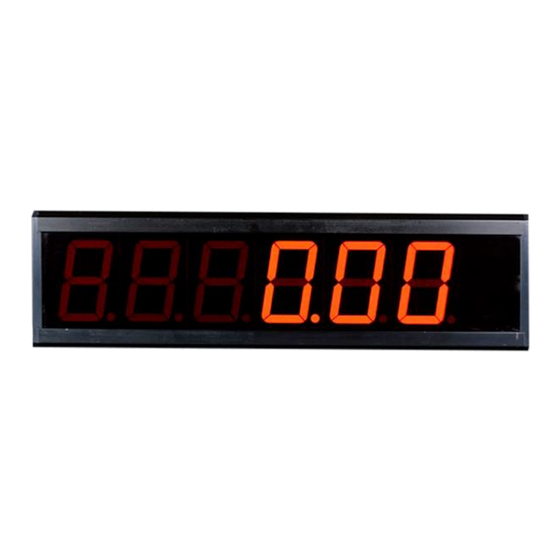

Visor Remoto modelo VR-3, VR-5.
Modelo Medida del gabinete
VR-3 54 x 18 x 7 cm
VR-5 76 x 23 x 7 cm

HBM

LACOSE

HENTIAL
Medida del Display No. Dígitos
8.5cm X 6.5cm 6 dígitos
14cm x 10.5cm 6 dígitos
Página | 1
