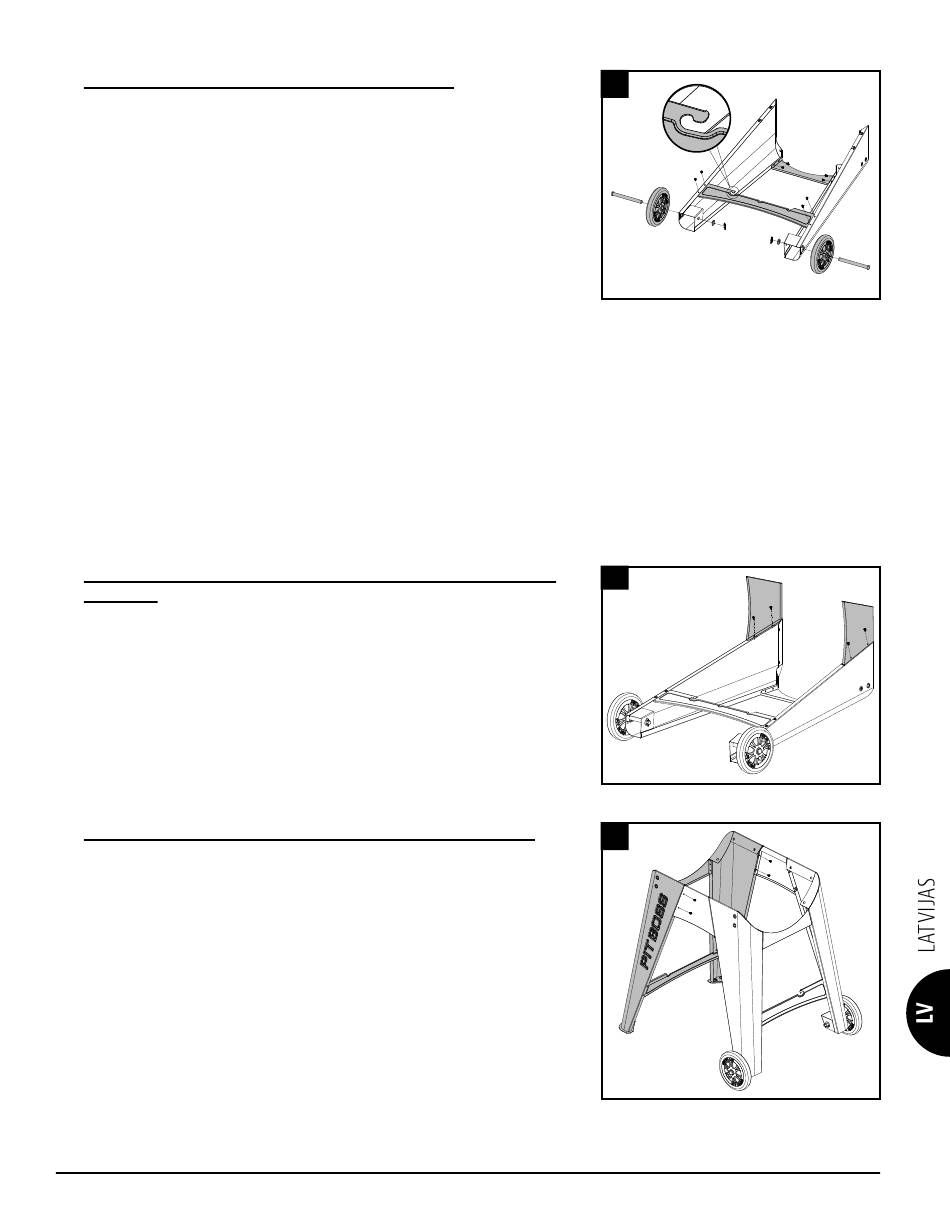

3. ATBALSTA PLĀKŠŅU UN RITEŅU PIESTIPRINĀŠANA
Nepieciešamās daļas:
1 x Priekšējā labā kāja (#11)
1 x Aizmugurējā labā kāja (#12)
Apakšējā labā atbalsta plāksne (#16)
1 x
Īsā atbalsta plāksne (#18)
1 x
2 x Riteņi (#15)
8 x Skrūve (#D)
2 x Riteņa ass tapa (#E)
2 x Riteņa šķelttapa (#F)
Riteņa paplāksne (#G)
2 x
Uzstādīšana:
• Ar četrām skrūvēm piestipriniet vienu īso atbalsta plāksni pie ierīces
malas starp priekšējo un aizmugurējo atbalsta kāju. Atkārtojiet tās pašas
uzstādīšanas darbības, lai pie tām pašām kājām piestiprinātu apakšējo
atbalsta plāksni.
• Pievienojiet lielo riteni pie atbalsta kājas, ievietojot riteņa ass tapu caur
riteņa atbalsta kājas caurumu, un pēc tam nostipriniet to ar riteņa šķelttapu.
Atkārtojiet uzstādīšanas darbības otram ritenim tajā pašā pusē.
PIEZĪME. Pārliecinieties, vai apakšējā atbalsta plāksne ir novietota pareizā
virzienā.
4. ATBALSTA PLĀKŠŅU PIESTIPRINĀŠANA PIE ATBALSTA KĀJĀM AR
RITEŅIEM
Nepieciešamās daļas:
2 x Priekšējā/aizmugurējā garā atbalsta plāksne (#19)
4 x Skrūve (#D)
Uzstādīšana:
• Ar divām skrūvēm piestipriniet vienu garo atbalsta plāksni pie vienas atbalsta
kājas ar riteni. Nodrošiniet, lai atbalsta plāksnes plakanā puse būtu vērsta uz
āru. Atkārtojiet tās pašas uzstādīšanas darbības, lai otru garo atbalsta plāksni
piestiprinātu pie otras atbalsta kājas.
5. ATBALSTA PLĀKSNES PIESTIPRINĀŠANA PIE ATBALSTA KĀJĀM
Nepieciešamās daļas:
Skrūve (#D)
4 x
Uzstādīšana:
• Pēc tam piestipriniet garās atbalsta plāksnes pie atbalsta kājām. Nostipriniet
savienojumu, katrai plāksnei izmantojot divas skrūves.
3
12
16
E
G F
15
F G
4
19
5
11
18
E
15
19
