5. ePara ajustar la varilla de elevación externa (E): Afloje la
tuerca de bloqueo (F) en la junta esférica delantera (G) y
retire los herrajes de 1/2" (H) que sujetan la junta esférica
al brazo de pivote de elevación. Gire la junta de bola en el
sentido de las manecillas del reloj Gire la horquilla en el
sentido horario para acortar la distancia entre los pivotes
de la varilla en el sentido de las manecillas del reloj para
reducir la distancia entre los pivotes de la varilla. Vuelva a
instalar la junta esférica en el brazo de elevación con pivote
y fíjela con la pieza de 1/2" que retiró anteriormente. Apriete
la contratuerca contra la varilla de elevación.
6. Retire los bloques que están debajo de la cubierta del
cortacésped.
7. Quite el pasador de ajuste de altura de corte que colocó
en frente del brazo del pedal elevador de la cubierta. Eleve
la cubierta del cortacésped e reinstale el perno de ajuste
en la altura de corte deseada.
Ajuste de nivelación de la cubierta
Antes de ajustar el nivel de la cubierta, se debe verificar o
ajustar la sincronización de la varilla de elevación de la cubierta.
Cómo determinar si se debe ajustar la nivelación
de la cubierta
1. Estacione la máquina sobre una superficie plana y nivelada.
Desactive la toma de fuerza, active el freno de
estacionamiento, APAGUE el interruptor de ignición y retire
la llave de ignición.
2. Bloquee el pedal de elevación de la cubierta en la posición
de TRANSPORTE. Coloque el pasador de ajuste de la
altura de corte en la posición de 10,2 cm (4") y baje el pedal
de elevación de la cubierta hasta que el brazo de elevación
de la cubierta entre en contacto con el pasador de ajuste
de la altura de corte.
3. Verifique que los neumáticos estén inflados a la presión
correcta.
4. Fíjese que las cuchillas del cortacésped estén planas y no
dobladas o rotas. Se debe sustituir una cuchilla doblada o
rota.
ADVERTENCIA
Evite lesiones. Las cuchillas del cortacésped son afiladas.
Siempre use guantes cuando manipule las cuchillas o cuando
trabaje cerca de ellas.

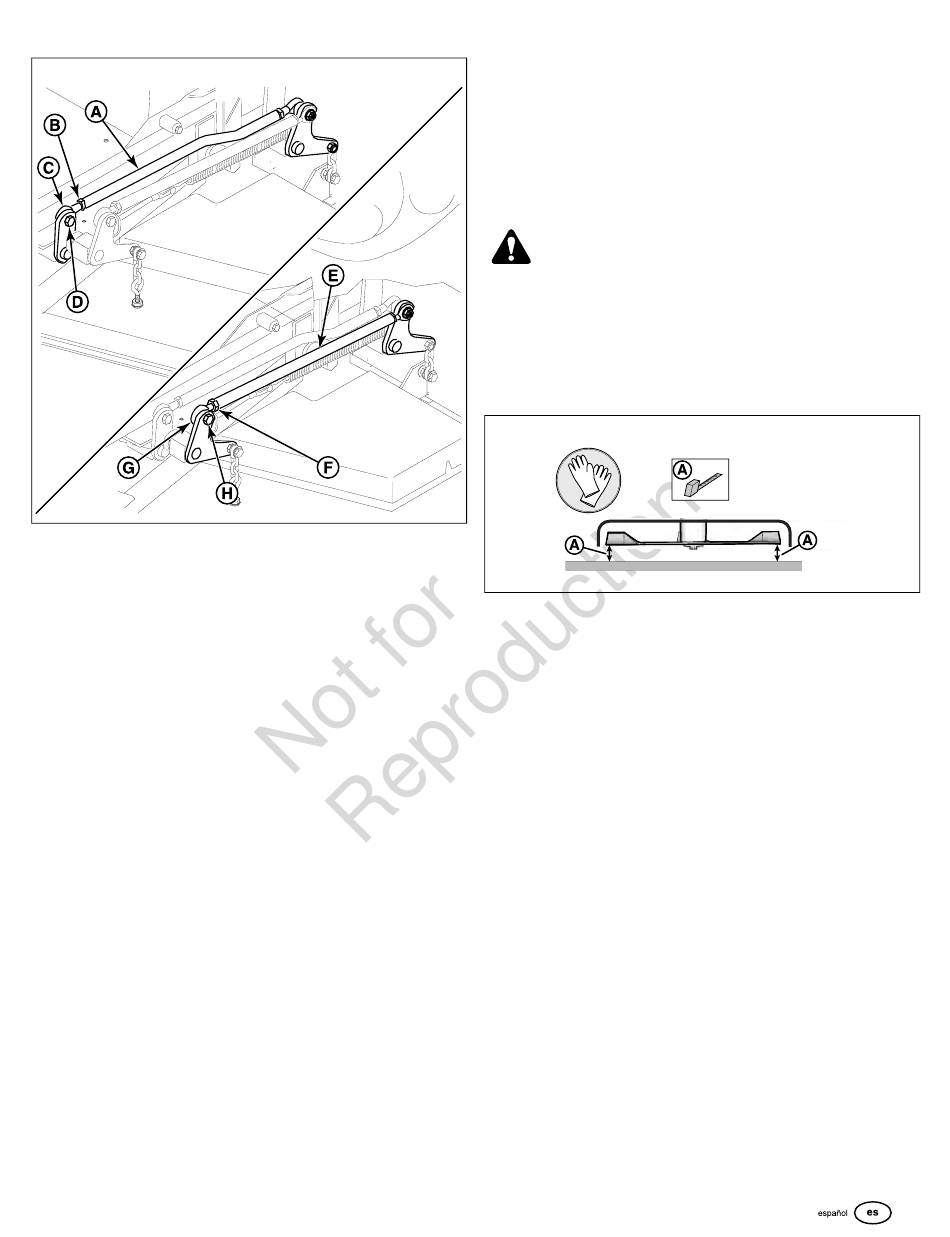

5. Consulte la Figura 55. Coloque las cuchillas exteriores del
cortacésped para que estén orientadas desde adelante
hacia atrás.
55
6. Mida la punta delantera (A, Figura 55) de la cuchilla desde
el borde de corte hasta el suelto.
7. Mida la punta posterior (A) de la cuchilla desde el filo de
corte hasta el suelo.
8. Repita el proceso en el otro lado de la máquina.
• las medidas delanteras deben ser iguales a 10,2 cm
(4").
• las medidas posteriores deben ser iguales a 10,8 cm
(4-1/4").
Si las medidas no son iguales a las medidas indicadas
anteriormente, ajuste la nivelación de la cubierta.
Ajuste de nivelación de la cubierta
1. Coloque el pasador de ajuste de la altura de la cubierta en
la posición de 10,2 cm (4").
2. Coloque los bloques de 5 x 10 (2 X 4) bajo cada esquina
de la cubierta del cortacésped con los lados de 8,9 cm
(3-1/2") de manera vertical. Coloque un espaciador de 0,64
cm (1/4") de espesor en la parte superior de los bloques
posteriores.
3. Suelte las tuercas (D, Figura 56) y permita que la parte
delantera de la cubierta descanse sobre los bloques de 5
x 10 cm (2 x 4"). Deslice las cadenas por las ranuras hasta
que las cadenas estén tensas y apriete las tuercas.
