Manual de Operación y Uso
Modelos:
NC-10500-D, H, I
NC-13500-D, H, I
NC-16500-D, H, I
NC-17500-D, H, I
NC-18500-D, H, I
NC-21500-D, H, I
NC-32500-D, H, I
NC-36500-D, H, I
NC-42500-D, H, I
Antiguo Camino al Milagro # 303 Fraccionamiento Hacienda el Milagro, Apodaca, N.L., México, C.P. 66634
Tel.: 01 (81) 83-21-14-33, 34; 83-21-29-94; 82-99-89-64, 65; 82-99-25-66, 67; Fax: 01 (81) 83-21-29-93
Tel. Lada sin Costo: 01-800-087-96-96
www.econoclimas.com
Nota: Lea y conserve este manual, contiene
instrucciones de uso y seguridad.
Las figuras impresas pueden variar con respecto al modelo real.
1
Publicidad
Tabla de contenido
Manuales relacionados para Econo Climas NORDICOOL NC-10500-D
Resumen de contenidos para Econo Climas NORDICOOL NC-10500-D
- Página 1 Manual de Operación y Uso Modelos: NC-10500-D, H, I NC-13500-D, H, I NC-16500-D, H, I NC-17500-D, H, I NC-18500-D, H, I NC-21500-D, H, I NC-32500-D, H, I NC-36500-D, H, I Nota: Lea y conserve este manual, contiene NC-42500-D, H, I instrucciones de uso y seguridad.
-
Página 2: Tabla De Contenido
Gracias Si, gracias por adquirir un enfriador de la marca NORDICOOL fabricado por Econo Climas, S.A. de C.V. Este enfriador de aire evaporativo que usted acaba de adquirir es de la más alta calidad ofrecida en el mercado. El aire evaporativo es la manera natural de acondicionar el ambiente, ya que combina su proceso de enfriamiento por medio de la evaporación del agua con el movimiento del aire, que a través de un equipo cuidadosamente diseñado y... -
Página 3: Enfriador Nordicool

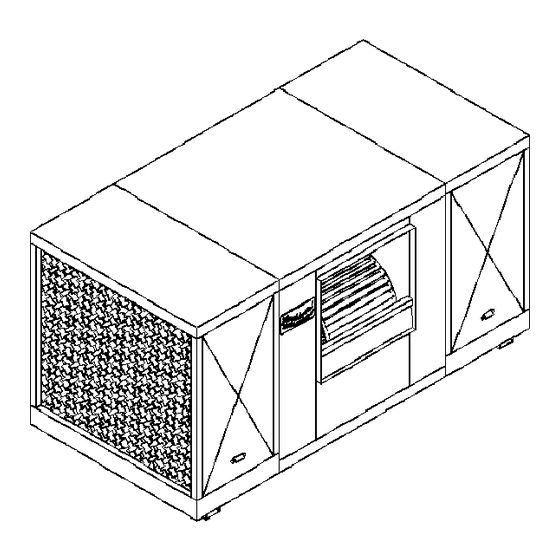

Enfriador Nordicool NORDICOOL es una creación innovadora, con una calidad asegurada hecha posible por nuestro personal altamente calificado. NORDICOOL es la mejor opción si lo que busca es: Diseño, Funcionalidad y Poco Mantenimiento. Nuestras unidades están equipadas con filtros de alto rendimiento, que reducen las caídas de presión y mantienen las corrientes de aire a una velocidad constante y uniforme. -
Página 4: Ubicación
Descarga Abajo Descarga Invertida Descarga Horizontal No intente llevar a cabo ninguna parte de la instalación descrita en este manual, a menos que este calificado para hacerlo. Ubicación 1.Localice el lugar donde va instalar su Nórdicool. 2.Asegúrese de contar con los medios adecuados para levantar y colocar la unidad en su lugar. 3.La superficie de montaje debe ser lo suficientemente resistente para soportar el peso del enfriador, considere que cuando él deposito del agua sea llenado la unidad será... -
Página 5: Sistema De Ductos Y Aislantes
Evite interferencias en la entrada del aire y en las puertas de servicio de su enfriador, asegurándose de mantener una distancia mínima de 60 centímetros entre cualquier obstrucción (pared o techo) y su aparato. En modelos D, coloque la unidad sobre el ducto del orificio del techo, manteniendo una separación de 20 centímetros mínimo ... -
Página 6: Instalación Del Flotador
Instalación del Flotador Debe instalar una válvula, para alimentar de agua la unidad, debiendo colocarla en un lugar seguro donde pueda fácilmente controlar el flujo, abrir y cerrar. Debe instalar la válvula del flotador en uno de los lados del modulo ... -
Página 7: Curado Del Filtro De Alta Eficiencia
Advertencia: No es recomendable adaptarle al sistema de distribución del agua un equipo para suavizarla. El agua suave causa Curado del Filtro de Alta Eficiencia NORDICOOL corrosión y reducirá la vida de su enfriador. El curado del Filtro de Alta Eficiencia NORDICOOL se deberá de hacer antes de poner a funcionar el aparato por primera vez de la siguiente manera: Encienda la bomba del agua, sin encender el motor. -
Página 8: Conexión Eléctrica Esquemática Y Especificaciones
muy tensionada la banda aumentaría el amperaje y sobrecalentaría el motor, por el contrario si esta floja empezara a patinar y producirá un ruido incomodo. Conexión Eléctrica Esquemática y Especificaciones Referencia de Suministro de Corriente Suministro Eléctrico Circuito de Control Diagrama de Referencia 208-240 V / 1 Fase 240 V línea del interruptor... - Página 9 SIMBOLOGIA Ver diagramas eléctricos para descripción / requerimientos de los componentes Símbolo Descripción Desconector de seguridad del motor y la bomba. Desconector de seguridad del motor y la bomba con alimentación separada. Sobre corriente (corto circuito) dispositivo de protección de sobre corriente, fusible o interruptor de circuito. Sobre corriente (corto circuito) dispositivo de protección de sobre corriente, fusible o interruptor de circuito tipo GFCI.
-
Página 10: Conozca Su Equipo
Conozca su Equipo Dimensiones Dimensiones Gabinete (Pulgadas) Peso Aprox. En Kg Turbinas Modelos Celdek Frente Altura Ancho Alto Boca Ancho Boca Loc. Boca Peso Peso en 8” y 12” Pulgadas Empacado Operación NC-10500-H/D/I 51” 55 1/2” 51” 27” 29” 17” 610 X 610 24”... -
Página 11: Verificación Previa A La Puesta En Marcha
NC-28000-H/D/I 120” 63” 60” 32” 34” 22-1/4” 711 X 711 28” x 28” Verificación Previa a la Puesta en Marcha El gabinete esta perfectamente nivelado. Turbina gira libremente. Conexiones eléctricas terminadas, identificadas y seguras. Amperaje total de la unidad cumple con especificaciones eléctricas. Poleas debidamente alineadas. -
Página 12: Limpieza Del Filtro De Bomba
Limpieza del Filtro de Bomba (cedazo) Con un cepillo de cerdas plásticas, elimine el polvo y el sarro formado. Nunca elimine el cedazo, ya que éste permite el paso solamente de agua impidiendo alguna obstrucción en la bomba. Limpieza del Filtro de Alta Eficiencia NORDICOOL En periodos de operación, la acumulación de minerales y polvo debe ser eliminada de la superficie del filtro, use ... -
Página 13: Tabla De Fallas Y Soluciones
5. Verifique que flecha gire libremente. NO LO FORCE. Lubrique el motor de la bomba, aplicando de 4 a 6 gotas de aceite ligero para evitar que se peguen las chumaceras. Tabla de Fallas y Soluciones Falla Causa Probable Solución No tiene corriente la unidad. -
Página 14: Póliza De Garantía
Como hacer efectiva la garantía: Se debe poner en contacto con alguno de los Centros de Servicio Autorizados por Econo Climas S.A. de C.V. Esta póliza de garantía queda sin efecto cuando el cliente no cuenta con la documentación que acredite a la unidad dentro del período de garantía, o cuando personas o establecimientos no autorizados intervengan en la reparación o... - Página 15 Modelos Nordicool Industriales Antiguo Camino al Milagro # 303 Fraccionamiento Hacienda el Milagro, Apodaca, N.L., México, C.P. 66600 Tel.: 01 (81) 83-21-14-33, 34; 83-21-29-94; 82-99-89-64, 65; 82-99-25-66, 67; Fax: 01 (81) 83-21-29-93 Tel. Lada sin Costo: 01-800-087-96-96 www.econoclimas.com...
