Listado piezas de repuesto, despiece ������������������������������������������������������������������������������������������������������������������������������������������������������������������4 Descripción general piezas de repuesto con números de referencia ������������������������������������������������������������������������������������7 Dimensiones REVO II AH ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 8 Cantidad de combustible ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 8 Datos técnicos REVO II AH ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 8 Embalaje ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 8 Conexión eléctrica����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 8 2. INSTALACIÓN DE LA ESTUFA Conexión a la chimenea ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
8. MANTENIMIENTO Apertura de la puerta de la cámara de combustión ����������������������������������������������������������������������������������������������������������������������������17 Limpieza del sensor de temperatura de llama �������������������������������������������������������������������������������������������������������������������������������������������17 Vaciado del cenicero ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17 Limpieza diaria del vaso de combustión ���������������������������������������������������������������������������������������������������������������������������������������������������������17 Limpieza del vidrio ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17 Limpieza de las superficies pintadas ������������������������������������������������������������������������������������������������������������������������������������������������������������������17 9.
Descripción general piezas de repuesto con números de referencia Nr. Art.Nr. Descripción Nr. Art.Nr. Descripción Nr. Art.Nr. Descripción N110032 Tornillo de cabeza hexagonal N108656 Tuerca hexagonal N111793 Tornillo autoroscante L01998 Cubrejunta de bloqueo L03552 Revestimiento lateral trasero N100141 Tuerca hexagonal izquierdo Z37918 Perno de bloqueo...

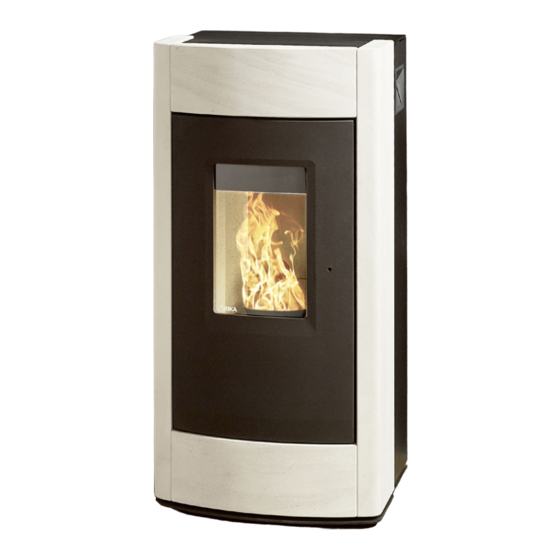

Dimensiones REVO II AH Datos técnicos REVO II AH Datos técnicos [kW] Rango de potencia 2,5 - 8 Capacidad de calentamiento (dependiendo del aislamiento de 50 - 220 la casa) [kg/h] Consumo de combustible hasta 1,9 Capacidad del container de pellet*...
Para una conexión profesional, recomendamos el uso de tubos a través de una tubo estanco desde el exterior� Según la ley originales de la gama de tubos de salida de humos de RIKA� alemana de ahorro energético (EnEV), el tubo de aire de combustión debe poder cerrarse�...
El cuerpo de la estufa, al igual que diversas partes de acero, piezas de fundición y tubos de humos, están pintados con una pintura Las estufas RIKA sólo deben instalarse en estancias con humedad resistente al calor� Durante el primer encendido, la pintura se seca normal (áreas secas según VDE 0100 parte 200)�...
Estufas tipo 1 (BA 1): Antes del montaje Apta para uso compartido� (Véase la normativa regulatoria del Capacidad portante del suelo país)� Antes de la instalación, asegúrese de que la capacidad portante de Funcionamiento exclusivo con la puerta de la cámara de la subestructura soporta el peso de la estufa�...
4. BREVE INFORMACIÓN SOBRE EL COMBUSTIBLE: PELLETS Su estufa de leña solo está aprobada para la combustión de pellets ¿Qué son los pellets? de madera de calidad controlada� Pida a su distribuidor de estufas de pellets combustible comprobado y una lista de fabricantes de Los pellets de madera son un combustible normalizado�...
5. TECNOLOGÍA Y FUNCIONES DE SEGURIDAD Los avances tecnológicos que presenta su nueva estufa de Ciclo automático de limpieza pellets son resultado de muchos años de ensayos de laboratorio y experiencia práctica� Las ventajas prácticas de su estufa de pellets- La velocidad del ventilador de humos de combustión se incrementa leña son convincentes�...
6. MONTAJE/DESMONTAJE REVESTIMIENTO Desmontaje paneles de piedra Nota La manipulación del aparato solo puede realizarse si la clavija Distienda los 4 tornillos Allen� de la estufa se ha desconectado del enchufe y la estufa se ha enfriado completamente� Nota Durante el montaje o desmontaje, no debe dejar caer objetos (tornillos, etc�) en el depósito de pellets, ya que podrían bloquear el sinfín de transporte y causar daños en la estufa�...
Página 15
Retire el soporte que sujeta la piedra� Retire la tuerca hexagonale, incluidas la arandela� # 13 Tirando hacia arriba, podrá retirar los paneles laterales posteriores� La piedra se ladeará� Levante la piedra con cautela� Fijese la puerta de la cámara de combustión� Repita el proceso en el otro lado�...
Solo para estufas combi y de pellets con pantalla táctil y software V2�16 o posterior El módulo RIKA firenet, conecta su estufa a Internet� Puede manejar su estufa desde cualquier dispositivo conectado a internet (tableta, PC, Smartphone ���)� Puede comprobar su estado de funcionamiento, visualizar información y configurar su estufa remotamente�...
8. MANTENIMIENTO La frecuencia con la que debe limpiarse la estufa de pellets, así Limpieza diaria del vaso de combustión como los intervalos de mantenimiento, dependen del combustible utilizado� Alto contenido de humedad, cenizas, polvo y virutas Asegúrese de que las aberturas de suministro de aire no estén pueden, más que duplicar el mantenimiento requerido�...
9. LIMPIEZA Conductos de gases de combustión Consejo Su distribuidor especializado RIKA estará encantado de asesorare y canal de recolección de gases de y ofrecerle un servicio de mantenimiento� combustión Dependiendo del consumo de pellets, aparecerá, a intervalos Los canales de salida de humos se encuentran situados por debajo regulares en la pantalla de la estufa, un aviso sobre la necesidad de y al lado de la cámara de combustión�...
Retire la tapa de limpieza Limpieza de los tubos de salida de humos Anual Retire los tubos de humos, a continuación compruebe y limpie la conexión de la chimenea� Los depósitos de hollín y polvo en la estufa y en los tubos de humos se pueden barrer y aspirar� Nota La acumulación de cenizas volantes puede perjudicar el rendimiento de la estufa y suponer un riesgo para la seguridad�...
10. PROBLEMAS - POSIBLES SOLUCIONES Problema 1 Problema 3 El fuego arde con una llama débil y anaranjada� Los pellets se Salida de humo durante la fase de calentamiento� acumulan en el vaso de combustión y el cristal se encuentra lleno Causa(s) de hollín�...
Nota Devuelva 1 protocolo de puesta en marcha completado a Condiciones de garantía RIKA Innovative Ofentechnik GmbH Diferencia entre garantía legal y garantía voluntaria, condiciones Müllerviertel 20 de la garantía, determinación de los componentes de desgaste, 4563 Micheldorf advertencia sobre la calidad de los pellets necesaria y las Austria�...
Página 22
Entregar dispositivo desconectado Condiciones de garantía explicadas La empresa RIKA Innovative Ofentechnik, 4563 Micheldorf, Müllerviertel 20 confirma que los datos personales proporcionados se utilizan exclusivamente para uso, procesamiento y grabación internos� El cliente confirma la instrucción de usuario correcta y comprensible� Se aplican nuestros términos y condiciones generales�...
Eliminación y reciclaje de componentes electrónicos La empresa RIKA Innovative Ofentechnik GmbH se ha fijado el objetivo de que sus productos sean respetuosos con el medio ambiente a lo largo del ciclo completo de vida útil de los mismos� Nuestro compromiso con este objetivo se mantiene incluso una vez finalizada su vida útil�...
