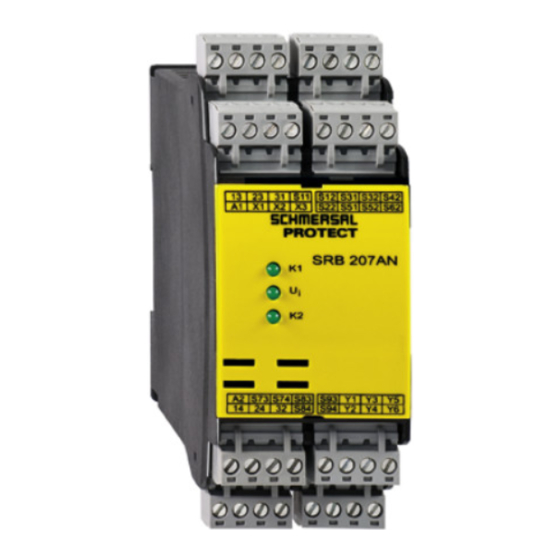

schmersal SRB 207AN-230V Manual De Instrucciones

Manual de instrucciones
Relé de seguridad
Manual de instrucciones. . . . . . . . . .páginas 1 a 6
ES
Original
Contenido
1 Acerca de este documento
1.1 Función . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.2 A quién va dirigido: personal experto autorizado . . . . . . . . . . . . . . .1
1.3 Símbolos utilizados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.4 Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.5 Instrucciones de seguridad generales . . . . . . . . . . . . . . . . . . . . . . .1
1.6 Advertencia sobre el uso inadecuado . . . . . . . . . . . . . . . . . . . . . . .2
1.7 Exención de responsabilidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2 Descripción del producto
2.1 Código de pedidos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.2 Versiones especiales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.3 Descripción y uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.4 Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.5 Certificación de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
3 Montaje
3.1 Instrucciones generales para el montaje . . . . . . . . . . . . . . . . . . . . .3
3.2 Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
4 Conexión eléctrica
4.1 Instrucciones generales para la conexión eléctrica . . . . . . . . . . . . .3
5 Funcionamiento y configuraciones
5.1 Función después de conectar la tensión operativa . . . . . . . . . . . . .3
6 Puesta en servicio y mantenimiento
6.1 Prueba de funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
6.2 Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
7 Desmontaje y retirada
7.1 Retirada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
7.2 Retirada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
8 Anexo
8.1 Ejemplo de conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
9 Declaración de conformidad CE
1. Acerca de este documento
1.1 Función
El presente manual de instrucciones ofrece la información necesaria
para el montaje, la puesta en servicio, el funcionamiento seguro,
así como el desmontaje del dispositivo de seguridad. El manual
siempre debe conservarse en estado legible y estar accesible en todo
momento.
1.2 A quién va dirigido: personal experto autorizado
Todas las acciones descritas en este manual de instrucciones sólo
deberán ser realizadas por personal experto debidamente formado y
autorizado por el usuario de la máquina.
Sólo instale y ponga en servicio el equipo tras haber leído y entendido
el manual de instrucciones, y conocer las normas sobre seguridad
laboral y prevención de accidentes.
La selección y el montaje de los equipos así como su inclusión técnica
en el sistema de control van unidos a los conocimientos cualificados
de la legislación y normativa aplicable por parte del fabricante de la
máquina.
1.3 Símbolos utilizados
Información, sugerencia, nota:
Este símbolo indica que se trata de información adicional útil.
Atención: Si no se observa esta advertencia podrían
ocasionarse fallos o errores de funcionamiento.
Advertencia: Si no se observa esta advertencia podrían
ocasionarse daños personales y/o daños en la máquina.
1.4 Uso previsto
Los productos aquí descritos han sido desarrollados para asumir
funciones relativas a la seguridad como parte de una instalación
completa o una máquina individual. Es responsabilidad del fabricante
de la instalación o máquina asegurar la seguridad del funcionamiento
en general.
El dispositivo de seguridad sólo puede ser utilizado siguiendo las
indicaciones que se presentan a continuación o para aplicaciones
autorizadas por el fabricante. Encontrará más detalles sobre el ámbito
de aplicación en el capítulo 2 "Descripción del producto".
1.5 Instrucciones de seguridad generales
Deberán cumplirse las instrucciones de seguridad incluidas en el
manual de instrucciones, así como las normas nacionales relativas a la
instalación, seguridad y prevención de accidentes.
Encontrará más información técnica en los catálogos de
Schmersal y/o en el catálogo online disponible en Internet en
www.schmersal.net.
No se garantiza la exactitud del contenido. Nos reservamos el derecho
a realizar cambios en favor del progreso técnico.
El concepto general del control en el que se incorpore el
componente de seguridad deberá validarse según
EN ISO 13849-2.
ES
SRB 207AN-230V
1
