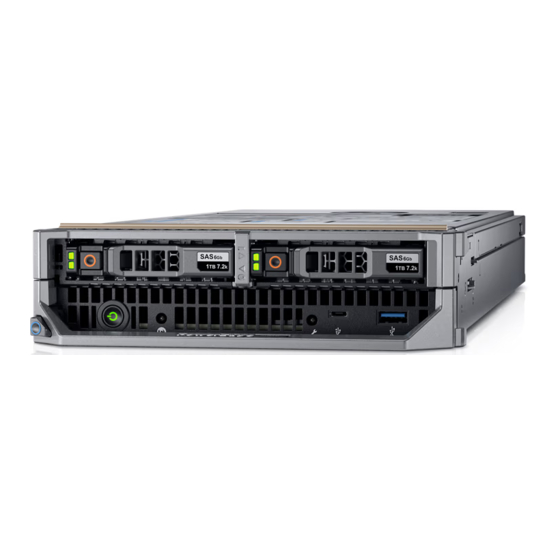

- Página 1 Dell EMC PowerEdge M640 Manual de instalación y servicio Modelo reglamentario: HHB Series Tipo reglamentario: HHB006 July 2020 Rev. A07...
- Página 2 Notas, precauciones y advertencias NOTA: Una NOTA indica información importante que le ayuda a hacer un mejor uso de su producto. PRECAUCIÓN: Una ADVERTENCIA indica un potencial daño al hardware o pérdida de datos y le informa cómo evitar el problema.
-
Página 3: Tabla De Contenido
Tabla de contenido Capítulo 1: Descripción general del sistema Dell|EMC PowerEdge M640 system........7 Vista frontal del sistema................................7 Indicador de estado de la condición..........................8 Códigos indicadores de unidades...........................8 Códigos del indicador LED de iDRAC directo.......................9 Ubicación de la etiqueta de servicio del sistema......................10 Etiqueta de información del sistema...........................11 Capítulo 2: Recursos de documentación.................. - Página 4 Configuración del sistema..............................25 Visualización de System Setup (Configuración del sistema)................... 25 Detalles de System Setup (Configuración del sistema)................... 26 BIOS del sistema................................26 Utilidad iDRAC Settings (Configuración de iDRAC)....................47 Device Settings (Configuración del dispositivo)......................47 Dell Lifecycle Controller..............................47 Administración integrada del sistema..........................
- Página 5 Instalación del procesador en el módulo del procesador y el disipador de calor............ 78 Instalación del módulo del procesador y el disipador de calor..................80 Módulo M.2 SSD.................................. 81 Extracción del módulo M.2 SSD........................... 81 Instalación del módulo M.2 SSD..........................82 Extracción de la tarjeta BOSS............................83 Instalación de la tarjeta BOSS............................84 Tarjeta secundaria de red..............................
- Página 6 Capítulo 9: Obtención de ayuda..................... 112 Cómo ponerse en contacto con Dell EMC........................112 Comentarios sobre la documentación..........................112 Acceso a la información del sistema mediante QRL.......................112 Localizador de recursos rápido para el sistema PowerEdge M640................113 Obtención de asistencia automatizada con SupportAssist................... 113 Información de servicio de reciclado o final de vida útil....................
-
Página 7: Capítulo 1: Descripción General Del Sistema Dell|Emc Poweredge M640 System
Descripción general del sistema Dell|EMC PowerEdge M640 system El sistema Dell|EMC PowerEdge M640 system es un blade de altura media compatible con el gabinete PowerEdge M1000e y admite hasta: • Dos procesadores Intel Xeon escalables • Ranuras de 16 DIMM •... -
Página 8: Indicador De Estado De La Condición
Tabla 1. Funciones disponibles en la parte frontal del sistema (continuación) Element Puertos, paneles y Icono Descripción componentes Indicador LED de iDRAC El indicador LED de iDRAC directo se ilumina para indicar que el directa puerto de iDRAC directo está activamente conectado a un dispositivo. -
Página 9: Códigos Del Indicador Led De Idrac Directo
Ilustración 2. Indicadores de unidades 1. Indicador LED de actividad de la unidad 2. Indicador LED de estado de la unidad 3. Etiqueta de capacidad de la unidad NOTA: Si la unidad se encuentra en modo Advanced Host Controller Interface (Interfaz de controladora host avanzada o AHCI), el indicador LED de estado no se encenderá. -
Página 10: Ubicación De La Etiqueta De Servicio Del Sistema
Puede identificar el sistema mediante el código de servicio exprés único y la etiqueta de servicio. La información de la etiqueta de servicio está disponible en un adhesivo en el chasis del sistema. El personal de Dell EMC utiliza esta información para dirigir las llamadas de asistencia al personal adecuado. -
Página 11: Etiqueta De Información Del Sistema
Etiqueta de información del sistema Ilustración 5. Etiqueta de información del sistema Descripción general del sistema Dell|EMC PowerEdge M640 system... -
Página 12: Capítulo 2: Recursos De Documentación
Para ver el documento que aparece en la tabla de recursos de documentación, realice lo siguiente: • En el sitio web de soporte de Dell EMC: 1. Haga clic en el vínculo de documentación que se proporciona en la columna Ubicación de la tabla. - Página 13 OpenManage Enterprise, consulte la Guía del usuario de Dell OpenManage Enterprise. Para obtener información sobre la instalación y el www.dell.com/serviceabilitytools uso de Dell SupportAssist, consulte Dell EMC SupportAssist Enterprise User's Guide (Guía del usuario de Dell EMC SupportAssist Enterprise). Para obtener más información sobre la www.dell.com/openmanagemanuals...
-
Página 14: Capítulo 3: Especificaciones Técnicas
Especificaciones técnicas Temas: • Dimensiones del sistema • Peso del sistema • Especificaciones del procesador • Sistemas operativos compatibles • Especificaciones de la batería del sistema • Especificaciones de la memoria • Especificaciones de la tarjeta intermedia • Especificaciones del controlador de almacenamiento •... -
Página 15: Especificaciones Del Procesador
Especificaciones del procesador El sistema Dell|EMCPowerEdge M640 system admite hasta dos procesadores Intel Xeon escalables, hasta 28 núcleos por procesador. Sistemas operativos compatibles El system Dell|EMC PowerEdge M640 admite los siguientes sistemas operativos: 1. RedHat Enterprise Linux 2. Novell SuSE Linux Enterprise Server 3. -
Página 16: Especificaciones De La Unidad
Single card operation (Funcionamiento con una tarjeta): es posible el funcionamiento con una tarjeta, sin redundancia. NOTA: Una ranura de tarjeta IDSDM dedicada para redundancia. Se recomienda utilizar tarjetas micro SD de Dell EMC asociadas con los sistemas configurados IDSDM/micro SD vFlash. - Página 17 Tabla 10. Especificaciones de temperatura Temperatura Especificaciones Almacenamiento De –40 °C a 65 °C (de –40 °F a 149 °F) Funcionamiento continuo (para altitudes inferiores a 950 De 10 °C a 35 °C (de 50 °F a 95 °F) sin que el equipo reciba la luz directa m o 3117 pies) del sol.
-
Página 18: Especificaciones De La Contaminación Gaseosa Y De Partículas
Especificaciones de la contaminación gaseosa y de partículas La siguiente tabla define los límites para evitar daños en el equipo y/o errores de la contaminación gaseosa y de partículas. Si los niveles de contaminación gaseosa o de partículas exceden los límites especificados y causan daños en el equipo o un error, es posible que deba corregir las condiciones medioambientales. -
Página 19: Temperatura De Funcionamiento Ampliada
Los procesadores NEBS SKU con una potencia superior a 85 W no son compatibles. • Las tarjetas periféricas y/o tarjetas periféricas superiores a 25 W, que no estén verificadas por Dell EMC, no son compatibles. Matriz de restricción térmica Tabla 20. Matriz de restricciones térmicas Alimentación... - Página 20 Tabla 20. Matriz de restricciones térmicas (continuación) Alimentación Restricción ambiente de diseño Conteo de térmico Procesadores núcleos M1000e VRTX (TDP) para el procesador 205 W 24/16/20 6248R;6246R;6242R No soportado* No soportado* soportado* 200 W 6154;6254 No soportado C25, C25, límite de límite especial * DIMM 2* 165 W...
- Página 21 Tabla 20. Matriz de restricciones térmicas (continuación) Alimentación Restricción ambiente de diseño Conteo de térmico Procesadores núcleos M1000e VRTX (TDP) para el procesador 105 W 5122; 8156 105 W 14/12 5120; 5118 C40E45 C40E45 C40E45 105 W 5120T 105 W 5222/8256 105 W 5218T...
-
Página 22: Capítulo 4: Instalación Y Configuración Inicial Del Sistema
Instalación y configuración inicial del sistema Temas: • Configuración del sistema • Configuración de iDRAC • Opciones para instalar el sistema operativo Configuración del sistema Siga los siguientes pasos para configurar el sistema: Pasos 1. Desembalaje del sistema 2. Quite la cubierta del conector de E/S de los conectores del sistema. PRECAUCIÓN: Cuando instale el sistema, asegúrese de que esté... -
Página 23: Iniciar Sesión En Idrac
PowerEdge Métodos para descargar firmware y controladores Puede descargar el firmware y los controladores utilizando los siguientes métodos: Tabla 22. Firmware y controladores Métodos Ubicación Desde el sitio de soporte de Dell EMC www.dell.com/support/home Instalación y configuración inicial del sistema... -
Página 24: Descarga De Controladores Y Firmware
Uso de los medios virtuales de iDRAC www.dell.com/idracmanuals Descarga de controladores y firmware Dell EMC recomienda que descargue e instale el firmware de administración de sistemas, los controladores y el BIOS más reciente en el sistema. Requisitos previos Asegúrese de borrar la caché del explorador web antes de descargar los controladores y el firmware. -
Página 25: Capítulo 5: Aplicaciones De Administración Previas Al Sistema Operativo
Aplicaciones de administración previas al sistema operativo Puede administrar la configuración básica y las características de un sistema sin necesidad de iniciar el sistema operativo mediante el uso del firmware del sistema. Temas: • Opciones que se utilizan para administrar las aplicaciones previas al sistema operativo •... -
Página 26: Detalles De System Setup (Configuración Del Sistema)
Detalles de System Setup (Configuración del sistema) Los detalles de la pantalla System Setup Main Menu (Menú principal de la configuración del sistema) se explican a continuación: Opción Descripción BIOS del sistema Permite establecer la configuración del BIOS. Configuración de Permite establecer la configuración de la iDRAC. - Página 27 Opción Descripción deba cambiar el valor Boot Mode (Modo de inicio) a UEFI. De lo contrario, debe configurar este campo en Non-RAID (no RAID). Configuración de Proporciona opciones para especificar el modo de Arranque (BIOS o UEFI). Permite modificar la configuración de inicio arranque de UEFI y BIOS.
- Página 28 Opción Descripción System Muestra la versión actual del firmware de Management Engine. Management Engine Version System Service Especifica la etiqueta de servicio del system. System Especifica el nombre del fabricante del system. Manufacturer System Especifica la información de contacto del fabricante del system. Manufacturer Contact Information...
- Página 29 Opción Descripción Voltaje de Especifica el voltaje de la memoria del system. memoria del sistema Memoria de video Muestra el tamaño de la memoria de vídeo. Prueba de Especifica si las pruebas de la memoria del system se ejecutan durante el inicio del sistema. Las opciones son memoria del Habilitada y Deshabilitada.
- Página 30 2. Presione F2 inmediatamente después de ver el siguiente mensaje: F2 = System Setup NOTA: Si el sistema operativo comienza a cargar antes de presionar F2, espere a que el system termine de iniciar, reinícielo systeme intente nuevamente. 3. En la pantalla System Setup Main Menu (Menú principal de la configuración del sistema), haga clic en System BIOS (BIOS del sistema).
- Página 31 Opción Descripción Captura previa de Permite iniciar antes la lectura de la memoria en el bus de DDR. La ruta de Ultra Path Interconnect (UPI) Rx generará la lectura de memoria especulativa en la controladora de memoria integrada (iMC) directamente. Esta opción está...
- Página 32 Opción Descripción Opción Descripción Caché de nivel 3 Muestra el tamaño total de la memoria caché L3. Número de Muestra el número de núcleos por procesador. núcleos Capacidad de Especifica la capacidad de memoria máxima por procesador. memoria máxima Microcódigo Especifica el microcódigo.
- Página 33 Opción Descripción Opción Descripción Capacidad Especifica la capacidad total de la unidad. Este campo no está definido para dispositivos de medios extraíbles, como las unidades ópticas. Configuración de NVMe La configuración de NVMe le permite establecer las unidades NVMe en modo RAID o modo Non-RAID (no RAID). NOTA: Para configurar estas unidades como unidades RAID, debe establecer las unidades NVMe y la opción de SATA integrada en el menú...
- Página 34 Visualización de Boot Settings (Configuración de inicio) Para ver la pantalla Boot Settings (Configuración de inicio), siga los siguientes pasos: Pasos 1. Encienda o reinicie el system. 2. Presione F2 inmediatamente después de ver el siguiente mensaje: F2 = System Setup NOTA: Si el sistema operativo comienza a cargar antes de presionar F2, espere a que el system termine de iniciar, reinícielo systeme intente nuevamente.
- Página 35 NOTA: Esta opción sólo estará habilitada si el modo de inicio es UEFI. Secuencia de Permite cambiar el orden de los dispositivos de arranque. inicio del UEFI Boot Options Permite seleccionar los dispositivos de arranque habilitados o deshabilitados. Enable/Disable (Habilitar/ deshabilitar opciones de inicio) Selección del modo de inicio del sistema...
- Página 36 Visualización de Network Settings (Configuración de red) Para ver la pantalla Networks Settings (Configuración de la red), realice los pasos siguientes: Pasos 1. Encienda o reinicie el system. 2. Presione F2 inmediatamente después de ver el siguiente mensaje: F2 = System Setup NOTA: Si el sistema operativo comienza a cargar antes de presionar F2, espere a que el system termine de iniciar, reinícielo systeme intente nuevamente.
- Página 37 Pasos 1. Encienda o reinicie el sistema. 2. Presione F2 inmediatamente después de ver el siguiente mensaje: F2 = System Setup NOTA: Si el sistema operativo comienza a cargar antes de presionar F2, espere a que el sistema termine de iniciar, reinícielo e intente nuevamente.
- Página 38 Opción Descripción incorporada se usa automáticamente como la pantalla principal, incluso si la configuración de Controladora de video integrada está establecida en Desactivado. Habilitación global Permite habilitar o deshabilitar la configuración del BIOS de los dispositivos de virtualización de E/S de una raíz de SR-IOV (SR-IOV).
- Página 39 Detalles de Serial Communication (Comunicación serie) Sobre esta tarea Los detalles de la pantalla Serial Communication (Comunicación serie) se explican a continuación: Opción Descripción Comunicación Permite seleccionar dispositivos de comunicación en serie (dispositivo en serie 1 y dispositivo en serie 2) en el serie BIOS.
- Página 40 Visualización de System Profile Settings (Configuración del perfil del sistema) Para ver la pantalla System Profile Settings (Configuración del perfil del sistema), siga los pasos siguientes: Pasos 1. Encienda o reinicie el sistema. 2. Presione F2 inmediatamente después de ver el siguiente mensaje: F2 = System Setup NOTA: Si el sistema operativo comienza a cargar antes de presionar F2, espere a que el sistema termine de iniciar,...
- Página 41 Opción Descripción Memory Refresh Establece la frecuencia de actualización de la memoria en 1x o 2x. Esta opción está establecida en 1x de manera Rate predeterminada. Uncore Frequency Permite seleccionar la opción Frecuencia sin núcleo del procesador.Modo dinámico permite que el procesador optimice los recursos de energía con y sin núcleo durante el tiempo de ejecución.
- Página 42 Detalles de System Security Settings (Configuración de seguridad del sistema) Sobre esta tarea Los detalles de la pantalla System Security Settings (Configuración de seguridad del sistema) se indican a continuación: Opción Descripción CPU AES-NI Mejora la velocidad de las aplicaciones mediante el cifrado y descifrado con Advanced Encryption Standard Instruction Set (Conjunto de instrucciones de estándar de cifrado avanzado) y está...
- Página 43 Opción Descripción NOTA: Actualización del BIOS precisa HECI dispositivos estar en funcionamiento y DUP actualizaciones requieren interfaz IPMI sea operativo. Este valor se debe establecer en Activado para evitar errores de actualización. Secure Boot Activa Secure Boot (Inicio seguro), donde el BIOS autentica cada imagen de inicio previo usando los certificados de la política de inicio seguro.
- Página 44 3. En la pantalla System Security (Seguridad del sistema), compruebe que la opción Password Status (Estado de la contraseña) está en Unlocked (Desbloqueado). 4. En el campo System Password (Contraseña del sistema), escriba la contraseña del system y presione Entrar o Tab. Utilice las siguientes reglas para asignar la contraseña del system: •...
- Página 45 NOTA: Si modifica la contraseña de configuración o del system, un mensaje le solicitará que vuelva a ingresar la contraseña. Si elimina la contraseña de configuración o del system, un mensaje le solicitará que confirme la eliminación. 6. Presione Esc para volver a la pantalla BIOS del sistema. Presione Esc de nuevo y un mensaje le indicará que guarde los cambios. 7.
- Página 46 Sobre esta tarea Opción Descripción Ubicación de SO Permite seleccionar un disco de copia de seguridad a partir de los siguientes dispositivos: redundante • Ninguno • IDSDM • Puertos SATA en modo de AHCI • Tarjetas PCIe BOSS (unidades M.2 internas) •...
-
Página 47: Utilidad Idrac Settings (Configuración De Idrac)
Opción Descripción Hora del sistema Permite fijar la hora del sistema. System Date Permite fijar la fecha del sistema. (Fecha del sistema) Etiqueta de activo Muestra la etiqueta de propiedad y permite modificarla por motivos de seguridad y seguimiento. Keyboard Permite establecer si el sistema se inicia con la opción Bloq Núm habilitada o deshabilitada. -
Página 48: Boot Manager (Administrador De Inicio)
Para obtener más información acerca de la configuración de Lifecycle Controller de Dell, la configuración de hardware y firmware, y la implementación del sistema operativo, consulte la documentación de Lifecycle Controller de Dell en www.dell.com/poweredgemanuals. Boot Manager (Administrador de inicio) La pantalla Boot Manager (Administrador de inicio) permite seleccionar las opciones de inicio y las herramientas de diagnóstico. -
Página 49: Inicio Pxe
• Reiniciar sistema Inicio PXE Puede utilizar la opción Entorno de ejecución previo al arranque (PXE) para iniciar y configurar de forma remota los sistemas conectados en red. Para acceder a la opción PXE boot (Inicio de PXE), inicie el sistema y presione F12 durante la POST en lugar de utilizar la secuencia estándar de inicio de la configuración del BIOS. -
Página 50: Capítulo 6: Instalación Y Extracción De Componentes Del Sistema
Instalación y extracción de componentes del sistema Temas: • Instrucciones de seguridad • Antes de trabajar en el interior de su equipo • Después de trabajar en el interior de su equipo • Herramientas recomendadas • Extracción del sistema del gabinete •... -
Página 51: Después De Trabajar En El Interior De Su Equipo
Pasos 1. Apague el sistema. 2. Extraiga el sistema del gabinete. 3. Coloque la cubierta del conector de E/S. PRECAUCIÓN: Para evitar daños en los conectores de E/S, asegúrese de cubrir los conectores al extraer el sistema del gabinete. 4. Extraiga la cubierta del sistema. Después de trabajar en el interior de su equipo Requisitos previos Siga las pautas de seguridad que se enumeran en... - Página 52 Ilustración 7. Extracción del sistema del gabinete 3. Coloque la cubierta del conector de E/S en el conector de E/S. Ilustración 8. Instalación de la cubierta del conector de E/S. Siguientes pasos Instale el sistema o el sistema de relleno en el gabinete.
-
Página 53: Instalación Del Sistema En El Gabinete
Instalación del sistema en el gabinete Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 50. Pasos 1. Si va a instalar un nuevo sistema en el gabinete, extraiga la cubierta del conector de E/S de los conectores de E/S y guárdela por si debe utilizarla en el futuro. -
Página 54: Interior Del Sistema
Ilustración 10. Instalación del sistema en el gabinete Siguientes pasos Encienda el sistema. Interior del sistema PRECAUCIÓN: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio autorizado. El usuario debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la documentación del producto o indicadas por el personal de servicio y de asistencia en línea o telefónica. -
Página 55: Cubierta Del Sistema
Ilustración 11. Interior del sistema 1. Caja de la unidad 2. Plano posterior de la unidad de disco duro 3. Tarjeta IDSDM 4. Cubierta para flujo de aire 5. Tarjeta intermedia (red Fabric C) 6. Cubierta del conector de E/S 7. -
Página 56: Instalación De La Cubierta Del Sistema
Ilustración 12. Extracción de la cubierta del sistema Instalación de la cubierta del sistema Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 50. 2. Asegúrese de que todos los cables internos están conectados correctamente, y que no quedan herramientas ni piezas adicionales dentro del sistema. - Página 57 Ilustración 13. Instalación de la cubierta del sistema Siguientes pasos 1. Extraiga la cubierta del conector de E/S y guárdela para un uso futuro. Instale el sistema en el gabinete. 3. Encienda el sistema. Instalación y extracción de componentes del sistema...
-
Página 58: Cubierta Para Flujo De Aire
Cubierta para flujo de aire Extracción de la cubierta para flujo de aire Requisitos previos PRECAUCIÓN: Nunca utilice el system cuando no esté presente la funda de enfriamiento. El system puede sobrecalentarse rápidamente, lo que da como resultado el apagado del system y la pérdida de datos. 1. -
Página 59: Unidades
Ilustración 15. Instalación de la cubierta para flujo de aire Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior de su equipo en la página 51. Unidades NOTA: No se pueden combinar unidades SATA, SAS o SSD PCIe. Extracción de una unidad de relleno Requisitos previos PRECAUCIÓN:... -
Página 60: Instalación De Una Unidad De Relleno
Ilustración 16. Extracción de una unidad de relleno Siguientes pasos Instale el portaunidades de discos duroso instale la unidad de disco duro de relleno. Instalación de una unidad de relleno Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 50. -
Página 61: Instalación De Un Portaunidades De Disco Duro
AVISO: Asegúrese de realizar una copia de seguridad de los datos antes de extraer una unidad de disco duro. Para obtener más información sobre cómo preparar la unidad para su extracción y redundancia RAID compatible, consulte la Guía de solución de problemas correspondiente a su sistema en www.dell.com/poweredgemanuals. NOTA: Con el software de administración, prepare la unidad de disco duro para su extracción. -
Página 62: Extracción De Una Unidad De Disco Duro De Un Portaunidades De Disco Duro
Ilustración 19. Instalación de un portaunidades de disco duro Extracción de una unidad de disco duro de un portaunidades de disco duro Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 50. Extraiga el portaunidades de disco duro del sistema. -
Página 63: Instalación De Una Unidad De Disco Duro En Un Portaunidades De Disco Duro
Ilustración 20. Extracción de una unidad de disco duro del portaunidades de disco duro Siguientes pasos Si procede, instale una unidad de disco duro en el portaunidades de disco duro. Instalación de una unidad de disco duro en un portaunidades de disco duro Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad... -
Página 64: Extracción De La Caja De La Unidad
Ilustración 21. Instalación de una unidad de disco duro en un portaunidades de disco duro Extracción de la caja de la unidad Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 50. 2. -
Página 65: Instalación De La Caja De La Unidad
Ilustración 22. Extracción de la caja de la unidad Siguientes pasos Coloque la caja de la unidad.. Instalación de la caja de la unidad Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 50. Pasos 1. -
Página 66: Plano Posterior De La Unidad De Disco Duro
Ilustración 23. Instalación de la caja de la unidad Siguientes pasos Instale el plano posterior de la unidad de disco duro. Instale las unidades. 3. Siga el procedimiento que se indica en Después de trabajar en el interior de su equipo en la página 51. - Página 67 NOTA: No puede desconectar el cable del plano posterior de la unidad de disco duro del conector de la placa base, hasta que extraiga la caja de la unidad. Ilustración 24. Extracción del plano posterior de la unidad de disco duro NOTA: Si el sistema admite un plano posterior SAS/PCIe, también debe aflojar dos tornillos de retención adicionales que conectan el conector del cable de la controladora de almacenamiento al conector de la placa base.
-
Página 68: Instalación Del Plano Posterior De La Unidad De Disco Duro
Ilustración 25. Extracción del cable del plano posterior Siguientes pasos Instale la unidad de disco duro instale el plano posterior de la unidad de disco duro. Instalación del plano posterior de la unidad de disco duro Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 50. - Página 69 Ilustración 26. Instalación del cable del plano posterior de la unidad de disco duro NOTA: Si el sistema admite un plano posterior SAS/PCIe, también debe fijar dos tornillos de retención adicionales que conectan el conector del cable de la controladora de almacenamiento al conector de la placa base. Coloque la caja de la unidad..
-
Página 70: Memoria Del Sistema
Ilustración 27. Instalación del plano posterior de la unidad de disco duro Siguientes pasos Instale las unidades de disco duro en sus ubicaciones originales. 2. Siga el procedimiento que se indica en Después de trabajar en el interior de su equipo en la página 51. -
Página 71: Pautas Generales Para La Instalación De Módulos De Memoria
Tabla 24. Canales de la memoria Procesador Canal 0 Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 Procesador 1 Ranuras A1 y A7 Ranuras A2 Ranuras A3 Ranuras A4 y A8 Ranuras A5 Ranuras A6 Procesador 2 Ranuras B1 y B7 Ranuras B2 Ranuras B3 Ranuras B4 y B8 Ranuras B5... -
Página 72: Pautas Específicas De Los Modos
Pautas específicas de los modos Las configuraciones compatibles dependen del modo de memoria seleccionado en el BIOS del sistema. Tabla 25. Modos de funcionamiento de la memoria Modo de funcionamiento de la memoria Descripción Modo optimizador Si el Optimizer Mode (Modo de optimización) está habilitado, las controladoras DRAM funcionan de manera independiente en el modo de 64 bits y proporcionan un rendimiento de memoria optimizado. -
Página 73: Extracción De Un Módulo De Memoria
Modo optimizador Este modo es compatible con la función de corrección de datos de dispositivo único (SDDC), solo para módulos de memoria que usan un ancho de dispositivo x4. No impone ningún requisito de ocupación de ranuras específico. • Procesador doble: ocupe las ranuras en secuencia round-robin, comenzando con el procesador 1. NOTA: La ocupación de los procesadores 1 y 2 debe coincidir. -
Página 74: Instalación De Un Módulo De Memoria
Pasos 1. Localice el socket del módulo de memoria apropiado. 2. Presione los expulsores hacia afuera en ambos extremos del zócalo del módulo de memoria para liberar el módulo de memoria del zócalo. 3. Levante y extraiga el módulo de memoria del sistema. Ilustración 29. -
Página 75: Procesadores Y Disipadores De Calor
Ilustración 30. Instalación de un módulo de memoria Siguientes pasos Instale el plano posterior de la unidad de disco duro. Instale la cubierta para flujo de aire. 3. Siga el procedimiento que se indica en Después de trabajar en el interior de su equipo en la página 51. -
Página 76: Extracción Del Procesador Del Módulo Del Procesador Y El Disipador De Calor
2. Empuje los dos sujetadores de retención simultáneamente, levante el módulo del procesador y el disipador de calor (PHM) para extraerlo del sistema. 3. Guarde el PHM con el lado del procesador hacia arriba. Ilustración 31. Extracción del módulo del procesador y el disipador de calor Siguientes pasos Instale el PHM. - Página 77 Ilustración 32. Aflojamiento del soporte del procesador 3. Levante el soporte y el procesador para extraerlos del disipador de calor, y coloque el conector del procesador mirando hacia abajo sobre la bandeja del procesador. 4. Doble los bordes exteriores del soporte para soltar el procesador del soporte. NOTA: Asegúrese de que el procesador y el soporte estén colocados en la bandeja después de extraer el disipador de calor.
-
Página 78: Instalación Del Procesador En El Módulo Del Procesador Y El Disipador De Calor
Instalación del procesador en el módulo del procesador y el disipador de calor Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 50. Pasos 1. Coloque el procesador en la bandeja del procesador. NOTA: Asegúrese de que el indicador de la pata 1 de la bandeja del procesador esté... - Página 79 Ilustración 35. Aplicación de la pasta térmica en la parte superior del procesador 5. Coloque el disipador de calor en el procesador y empuje hacia abajo hasta que el soporte encaje en el disipador de calor. NOTA: • Asegúrese de que los dos orificios de las patas guías del soporte coincidan con los orificios guías del disipador de calor.
-
Página 80: Instalación Del Módulo Del Procesador Y El Disipador De Calor
Ilustración 36. Instalación del disipador de calor en el procesador. Siguientes pasos Instale el módulo del procesador y el disipador de calor. Instale la cubierta para flujo de aire. 3. Siga el procedimiento que se indica en Después de trabajar en el interior de su equipo en la página 51. -
Página 81: Módulo M.2 Ssd
NOTA: Asegúrese de que el PHM esté en posición paralela a la placa base para evitar daños en los componentes. 2. Empuje los ganchos de retención de color azul hacia adentro para permitir que el disipador de calor encaje en su lugar. 3. -
Página 82: Instalación Del Módulo M.2 Ssd
Extraiga la cubierta para aire. Pasos 1. Mediante el destornillador, quite el tornillo que fija el módulo BOSS M.2 a la tarjeta madre del sistema. 2. Sujete la etiqueta de tiro azul y levante el módulo BOSS M.2 para quitarlo del sistema. Ilustración 38. -
Página 83: Extracción De La Tarjeta Boss
Ilustración 39. Instalación del módulo BOSS M.2 Siguientes pasos Instale la cubierta para flujo de aire. 2. Siga el procedimiento que se indica en Después de trabajar en el interior de su equipo en la página 51. Extracción de la tarjeta BOSS Requisitos previos 1. -
Página 84: Instalación De La Tarjeta Boss
Ilustración 40. Extracción de la tarjeta BOSS Siguientes pasos Instale la tarjeta BOSS. Instalación de la tarjeta BOSS Requisitos previos 1. Siga las reglas de seguridad que se enumeran en la sección Instrucciones de seguridad en la página 50. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo en la página 50. -
Página 85: Tarjeta Secundaria De Red
Ilustración 41. Instalación de la tarjeta BOSS Siguientes pasos Instale el módulo BOSS M.2. 2. Siga el procedimiento que se describe en Después de trabajar en el interior del sled. Tarjeta secundaria de red Extracción de la tarjeta secundaria de red Requisitos previos 1. -
Página 86: Instalación De La Tarjeta Secundaria De Red
Ilustración 42. Extracción de la tarjeta secundaria de red Siguientes pasos Instale la NDC. Instalación de la tarjeta secundaria de red Requisitos previos PRECAUCIÓN: Para evitar que se produzcan daños en la tarjeta secundaria de red (NDC), debe sujetar la tarjeta por los bordes. -
Página 87: Tarjeta Intermedia
Ilustración 43. Instalación de la tarjeta secundaria de red Siguientes pasos Instale la Tarjeta intermedia. 2. Siga el procedimiento que se indica en Después de trabajar en el interior de su equipo en la página 51. Tarjeta intermedia Pautas para la instalación de tarjetas intermedias El sistema admite dos tarjetas intermedias: •... -
Página 88: Instalación De La Tarjeta Intermedia
Ilustración 44. Extracción de la Tarjeta intermedia Siguientes pasos Instale la Tarjeta intermedia. Instalación de la Tarjeta intermedia Requisitos previos NOTA: Debe extraer la Tarjeta intermedia para reemplazar una Tarjeta intermedia defectuosa o reparar otros componentes internos del sistema. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 50. -
Página 89: Tarjeta Controladora De Almacenamiento
Ilustración 45. Instalación de la Tarjeta intermedia Siguientes pasos Siga el procedimiento que se indica en Después de trabajar en el interior de su equipo en la página 51. Tarjeta controladora de almacenamiento Extracción de la tarjeta controladora de almacenamiento Requisitos previos 1. -
Página 90: Instalación De La Tarjeta De La Controladora De Almacenamiento
Ilustración 46. Extracción de la tarjeta controladora de almacenamiento Siguientes pasos Instale la tarjeta controladora de almacenamiento. Instalación de la tarjeta de la controladora de almacenamiento Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 50. -
Página 91: Batería Del Sistema
Ilustración 47. Instalación de la tarjeta de la controladora de almacenamiento Siguientes pasos 1. Instale los elementos siguientes: Plano posterior de la unidad de disco duro Caja de la unidad Drives 2. Siga el procedimiento que se indica en Después de trabajar en el interior de su equipo en la página 51. - Página 92 2. Para extraer la batería: a. Empuje la batería hacia su lado positivo hasta que se suelte del conector. b. Extraiga la batería del sistema. Ilustración 48. Extracción de la batería del sistema 3. Para colocar una pila nueva en el sistema: a.
-
Página 93: Memoria Usb Interna Opcional
Ilustración 49. Instalación de la batería del sistema Siguientes pasos 1. Instale los elementos siguientes: Plano posterior de la unidad de disco duro Drives 2. Siga el procedimiento que se indica en Después de trabajar en el interior de su equipo en la página 51. -
Página 94: Tarjeta Vflash O Microsd Opcional
Pasos 1. Localice el puerto USB o la memoria USB en la placa base. 2. Si está instalada, extraiga la memoria USB del puerto USB. 3. Introduzca la nueva memoria USB en el puerto USB. Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior de su equipo en la página 51. -
Página 95: Instalación De Una Tarjeta Microsd Interna
Instalación de una tarjeta microSD interna Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 50. NOTA: Para utilizar una tarjeta microSD con el system, compruebe que el Puerto de tarjeta SD interna esté habilitado en la configuración del sistema. -
Página 96: Instalación Del Módulo Sd Dual Interno Opcional
Pasos 1. Presionando los pestillos de liberación, levante el plano posterior de la unidad de disco duro hasta que las patas de guía situadas en el compartimento para unidades de disco duro se desenganchen de las guías del plano posterior de la unidad de disco duro. 2. -
Página 97: Placa Base
3. Con un destornillador Phillips n.° 2, ajuste el tornillo de retención que conecta el módulo SD dual interno (IDSDM) a la placa base. 4. Presione los pestillos de liberación, baje el plano posterior de la unidad de disco duro al sistema hasta que quede firmemente asentado y los pestillos encajen en el sistema. - Página 98 3. Extraiga los siguientes elementos: PRECAUCIÓN: No levante el conjunto de placa base sujetándola por un módulo de memoria, un procesador u otro componente. Procesadores y disipadores de calor Módulos de memoria Cubierta para flujo de aire Drives Plano posterior de la unidad de disco duro Caja de la unidad Tarjeta controladora de almacenamiento Tarjeta...
-
Página 99: Instalación De La Placa Base
Ilustración 55. Extracción de la placa base Siguientes pasos Instale la placa base. Instalación de la placa base Requisitos previos Siga las reglas de seguridad que se enumeran en la sección Instrucciones de seguridad. PRECAUCIÓN: No levante el conjunto de placa base sujetándola por un módulo de memoria, un procesador u otro componente. - Página 100 Ilustración 56. Instalación de la placa base 3. Alinee los conectores USB con las ranuras en la parte frontal del sistema hasta que los conectores encajen en las ranuras. 4. Baje la placa base y coloque los tornillos que fijan la placa base al sistema, mediante un destornillador para tuercas hexagonales de 5 mm y destornilladores Phillips n.°...
- Página 101 a. Utilice la función Easy Restore (Restauración fácil) para restaurar la etiqueta de servicio. Para obtener más información, consulte la sección Restauración de la etiqueta de servicio mediante la restauración fácil. b. Si la etiqueta de servicio no se guarda en el dispositivo flash de respaldo, introduzca la etiqueta de servicio del sistema manualmente.
-
Página 102: Módulo De Plataforma Segura
Pasos 1. Encienda el system. 2. Presione F2 para entrar en System Setup (Configuración del sistema). 3. Haga clic en Service Tag Settings (Configuración de etiquetas de servicio). 4. Introduzca la etiqueta de servicio. NOTA: Puede introducir la etiqueta de servicio solo cuando el campo Etiqueta de servicio está vacío. Asegúrese de introducir la etiqueta de servicio correcta. -
Página 103: Inicialización De Tpm Para Usuarios De Bitlocker
Instalación del TPM Pasos 1. Para instalar el TPM, alinee los conectores de borde en el TPM con la ranura del conector del TPM. 2. Introduzca el TPM en el conector del TPM de modo que el tornillo de plástico quede alineado con la ranura en la placa base. 3. -
Página 104: Inicialización De Tpm Para Usuarios De Txt 2.0
Inicialización de TPM para usuarios de TXT 2.0 Pasos 1. Mientras se inicia el system, presione F2 para ejecutar el programa configuración del sistema. 2. En la pantalla System Setup Main Menu (Menú principal de la configuración del sistema), haga clic en System BIOS (BIOS del sistema) >... -
Página 105: Instalación De La Tarjeta Rspi
Ilustración 58. Extracción de la tarjeta rSPI Siguientes pasos Instale la tarjeta rSPI. Instalación de la tarjeta rSPI Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 50. PRECAUCIÓN: Para evitar que se produzcan daños en la tarjeta rSPI, debe sujetarla por los bordes. Pasos 1. - Página 106 Ilustración 59. Instalación de la tarjeta rSPI Siguientes pasos Instale la placa base. 2. Siga el procedimiento que se indica en Después de trabajar en el interior de su equipo en la página 51. Instalación y extracción de componentes del sistema...
-
Página 107: Capítulo 7: Diagnósticos Del Sistema
Diagnósticos del sistema Si experimenta algún problema con el sistema, ejecute los diagnósticos del sistema antes de ponerse en contacto con Dell para recibir asistencia técnica. El objetivo de ejecutar diagnósticos del sistema es realizar pruebas en el hardware sin necesidad de otros equipos ni riesgo de pérdida de datos. -
Página 108: Controles De La Utilidad De Diagnóstico Del Sistema
Aparece la ventana ePSA Pre-boot System Assessment (Evaluación del sistema de preinicio ePSA), que enumera todos los dispositivos detectados en el sistema. El diagnóstico comienza ejecutando las pruebas en todos los dispositivos detectados. Controles de la utilidad de diagnóstico del sistema Menú... -
Página 109: Capítulo 8: Puentes Y Conectores
Puentes y conectores Este tema proporciona información específica sobre los puentes. También se incluye información básica sobre puentes e interruptores y se describen los conectores de las distintas placas del sistema. Los puentes de la tarjeta madre del sistema ayudan a deshabilitar las contraseñas de configuración y del sistema. -
Página 110: Configuración Del Puente De La Placa Base
Tabla 27. Puentes y conectores de la placa base (continuación) Elem. Conector Descripción BOSS/IDSDM Conector para tarjetas IDSDM o BOSS INT_USB1_3.0 Conector USB interno A8, A4, A5, A6, A7, A1, A2, A3 Zócalos de módulo de memoria MEZZ1_FAB_C Conector para tarjeta intermedia MEZZ2_FAB_B Conector para tarjeta intermedia VFLASH... - Página 111 3. Pase el puente de la placa base de las patas 2 y 3 a las patas 1 y 2. 4. Coloque el sistema en el gabinete. 5. Encienda el sistema. Cuando el sistema está encendido, el indicador de alimentación cambia a una luz verde fija. Deje que el sistema termine de iniciarse. Las contraseñas existentes no se deshabilitan (eliminan) hasta que el sistema se inicia con el puente de contraseña en las patas 2 y 3.
-
Página 112: Capítulo 9: Obtención De Ayuda
Cómo ponerse en contacto con Dell EMC Dell EMC proporciona varias opciones de servicio y soporte en línea y por teléfono. Si no dispone de una conexión a Internet activa, puede encontrar información de contacto en la factura de compra, el albarán, el comprobante de entrega o el catálogo de productos de Dell EMC. -
Página 113: Localizador De Recursos Rápido Para El Sistema Poweredge M640
• Comunicación proactiva: un agente de soporte técnico de Dell EMC se comunica con usted para hablar sobre el caso de soporte y le ayuda a resolver el problema. Los beneficios disponibles varían en función de la licencia de Dell EMC Services adquirida para el dispositivo. Para obtener más información acerca de SupportAssist, vaya a www.dell.com/supportassist.
