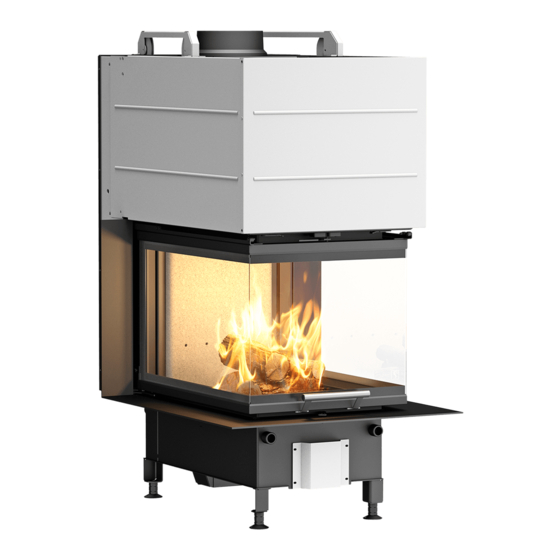

- Página 1 5005 FRL ES - MANUAL DE INSTRUCCIONES Y MONTAJE SCAN 5005 FRL MANUAL DE INSTRUCCIONES Y MONTAJE SCAN 5005 FRL...
- Página 2 Para lograr el mejor uso posible de su estufa, es importante que siga las instruc- ciones y nuestros consejos. Lea detenidamente este manual de instrucciones y montaje antes de comenzar el montaje de su estufa. SCAN 5005 FRL Spjældregulering NAVN: Scan 5005 EMNE: TG.NR:...
-
Página 3: Tabla De Contenido
ÍNDICE ¬ ¬ DATOS TÉCNICOS Instalación Dibujos con dimensiones Scan 5005 FRL Seguridad Placa de identificación Datos técnicos y dimensiones Número de registro del producto ¬ ¬ MONTAJE Accesorios adicionales Instalación interna de material inflamable protegido por aislamiento Eliminación del material de embalaje Uso del kit de manipulación... -
Página 4: Datos Técnicos
Todo cambio hecho en el producto por el distribuidor, instalador o usuario podría afectar negativamente a su funcionamiento o seguridad. Lo mismo se aplica a los accesorios o equipamiento extra no suministrados por Scan A/S, como podría ser el caso de desmontar o quitar piezas necesarias para el funcionamiento y seguridad de la estufa. -
Página 5: Datos Técnicos Y Dimensiones
Presión negativa recomendada en la 16-20 Pa cargar de nuevo combustible en la estufa. pieza de conexión La gama Scan 5005 FRL se ha fabricado en consonancia Suministro de aire de combustion con la homologación tipo del producto, estando incluidas Combustible Leña... -
Página 6: Dibujos Con Dimensiones Scan 5005 Frl
DIBUJOS CON DIMENSIONES SCAN 5005 FRL Para revestimiento con paredes ligeras Altura hasta el principio de la pieza de conexión de la chimenea en la salida superior Altura hasta el comienzo de la pieza de conexión en configuración de salida de humos trasera Centro de la entrada de aire fresco - Dimensión interior: 132 mm, Dimensión exterior: 149 mm... - Página 7 DIBUJOS CON DIMENSIONES SCAN 5005 FRL CON SOPORTE REFORZADO Para revestimiento con paredes pesadas, o material ignífugo de más de 50 mm. de grosor Altura hasta el principio de la pieza de conexión de la chimenea en la salida superior Altura hasta el comienzo de la pieza de conexión en configuración de salida de humos trasera...
-
Página 8: Placa De Identificación
Todas las estufas de leña Scan están provistas de una placa de identificación con el número de registro del producto. Le recom- endamos anotar este número de registro en la última página de este manual; lo necesitará si se dirige al revendedor o a Scan A/S. -
Página 9: Montaje
ACOPLAMIENTO ENTRE LA ESTUFA EMPOTRADA Y LA CHIMENEA DE ACERO Su distribuidor Scan, o el deshollinador local, puede aconsejarle sobre la elección y el tipo de chimenea de acero. Así se asegura de que la chimenea se adaptará a la estufa de leña. -
Página 10: Requisitos Para La Chimenea
REQUISITOS PARA LA CHIMENEA La chimenea debe tener un diámetro mínimo de 190 mm y contar con la etiqueta T400 y G para las pruebas de hollín. Debe tener una longitud de 5 metros como mínimo. Se recomienda el uso de un tubo acodado curvo, ya que proporcionará mejor tiro. En caso de conexión de la estufa con un conducto acodado, la ventana de inspección y limpieza debe ubicarse en el tramo vertical para poder limpiar el tramo horizontal desde aquí. -
Página 11: Instalación Interna De Material Inflamable Protegido Por Aislamiento
INSTALACIÓN INTERNA DE MATERIAL INFLAMABLE PROTEGIDO POR AISLAMIENTO Instalación de Scan 5005 FRL contra pared combustible protegida por aislante. Material inflamable Muro cortafuegos, por ejemplo el muro cortafuegos Jøtul de 50 mm, de ladrillo de 110 mm u otro material con las características ignífugas y aislantes adecuadas... - Página 12 Abertura de convección inferior Suelo Instalación con tubo de humos vertical aislado - structura/cerco abierto Opstillingsafstand Scan 5005 NAVN: EMNE: TG.NR: 95005004 Techo 19-02-2019 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5005\95005004.idw STI:...
-
Página 13: Uso Del Kit De Manipulación
USO DEL KIT DE MANIPULACIÓN (ACCESORIO) Puede comprar un kit de manipulación como accesorio. Coloque los cuatro tubos metálicos a través de los agujeros para levantar la chimenea con mayor facilidad. Løftestangssæt, Scan 5005 FRL Scan 5005 FRL 95005027 NAVN: EMNE: TG.NR:... -
Página 14: Antes De Instalar El Hogar
CLIPS PARA NORUEGA (HABITACIONES GRANDES) DATO: 19-08-2019 ATERIALE: VÆGT: SIGN: Nota: únicamente Noruega! 3 NR.: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5005\95005006.idw G ( 1 : 2 Monte los clips Scan 5005 Bolte i siden NAVN: EMNE: TG.NR: 95005006 DATO: 19-08-2019 MATERIALE: VÆGT:... -
Página 15: Entrada De Aire Fresco
CAJA DE AIRE FRESCO LA PARTE INFERIOR (ACCESORIO) La caja de aire fresco está disponible como accesorio. Para conectar a esta caja, necesitará un conducto de Ø 150 mm. 335,5 Drawing Friskluftsadapter Scan 5005 01-02-2019 95005003 Stove: Name: Date: number:... -
Página 16: Puerta (Cierre-Automático)
14-11-2018 95005008 Stove: Name: Date: number: Constructed/Changed by: Material: Weight: Articlenumber: Area: SCAN A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5005\95005008.idw Path: Quite uno de los discos del contrapeso Drawing Låge med selvluk Scan 5005 14-11-2018 95005008 Stove: Name: Date: number: Constructed/Changed by:... -
Página 17: Montaje Del Escudo De Calor / Caja De Convección
Coloque la tapa de convección encima Constructed/Changed by: del hogar y sujétela con los tornillos Weight: Area: SCAN A/S DK-5492 Vissenbjerg© Folder\Designs\Scan 5005\95005021.idw Ovn med varmeskjold Scan 5005 FRL Stove: Name: Date: Constructed Material: Weight: Articlenumber: Area: C:\Working Folder\Designs\Scan 5005\95005021.idw... -
Página 18: Marcos
MARCOS (ACCESORIO) Scan 5005 FRL Artículo # 50054930... - Página 19 MARCOS (ACCESORIO) Scan 5005 FRL Artículo # 50054931...
- Página 20 MARCOS (ACCESORIO) Scan 5005 FRL Artículo # 50054932 Únicamente para Scan 5005 FRL con soporte reforzado.
- Página 21 MARCOS (ACCESORIO) Scan 5005 FRL Artículo # 50054933 Únicamente para Scan 5005 FRL con soporte reforzado.
-
Página 22: Aire De Convección
Asegure el marco metálico con los seis tornillos. Monte a continuación los seis imanes sobre los tornillos y coloque la rejilla sobre los imanes Montage af konventionsrist, Scan 5004 FR/FL og Scan 5004 95004039 TG.NR: NAVN:... -
Página 23: Instrucciones De Uso
Durante el encendido, la entrada de aire de combustión se debe regular completamente abierta. Cerrado Abierto Spjældregulering Scan 5005 95005011 NAVN: EMNE: TG.NR: 19-08-2019 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5005\95005011.idw STI:... -
Página 24: Encendido Y Combustión
Recomendamos el uso de encendedores de fuego o productos similares, que puede adquirir a través de su distribuidor de Scan. Utilizar encendedores de fuego le ayudará a encender la leña más rápidamente y a mantener limpio el proceso de combustión. -
Página 25: Combustión Contínua
COMBUSTIÓN CONTÍNUA Interesa alcanzar una temperatura lo más elevada posible dentro de la cámara de combustión. De este modo se aprovechan de manera óptima la estufa de leña y el combustible, lográndose una combustión limpia. Esto permite evitar la formación de hollín en el interior de la cámara de combustión y en el vidrio. -
Página 26: Indicaciones Generales
INDICACIONES GENERALES ¡Importante! Durante el funcionamiento de la estufa, algunas partes de la misma, sobre todo las superficies exteriores, se calientan a temperaturas muy elevadas. Proceda con la debida precaución. ¬ Nunca vacíe las cenizas depositándolas en un contenedor combustible. Puede haber todavía brasas en las cenizas mucho tiempo después de finalizada la combustión ¬... -
Página 27: Selección Del Combustible
MANEJO DEL COMBUSTIBLE SELECCIÓN DEL COMBUSTIBLE Puede usar cualquier tipo de madera como combustible. Sin embargo, las maderas más duras, haya o fresno, desprenden más calor, ya que arden con más fuerza y generan menos cenizas. Otros tipos de madera, como arce, abedul y picea, constituyen una excelente alternativa. -
Página 28: Deshollinada De La Chimenea Y Limpieza De La Estufa
COMPROBACIÓN DE LA ESTUFA Scan A/S recomienda revisar la estufa a fondo después de deshollinar/limpiar. Compruebe todas las superficies visibles en busca de grietas. Compruebe que todas las uniones sean herméticas y que las juntas estén bien puestas. Deberán sustituirse las juntas dañadas o deformadas. -
Página 29: Juntas
95005019 number: Articlenumber: Weight: Area: SCAN A/S Constructed/Changed by: Material: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5005\95005018.idw Path: Weight: Articlenumber: Area: SCAN A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5005\95005019.idw Path: Coloque el soporte de la placa deflectora #3a en el border de la placa #2. Coloque los soportes de la placa deflectora... -
Página 30: Eliminación De Las Piezas De La Estufa
ELIMINACIÓN DE LAS PIEZAS DE LA ESTUFA Acero/hierro fundido Enviar para el reciclado Cristal Eliminar como residuo cerámico Revestimiento de la cámara La Vermiculita o los ladrillos refractarios no son reciclables. Eliminar como residuo de combustión Placa deflectora La Vermiculita no es reciclable. Eliminar como residuo Juntas Eliminar como residuo LIMPIEZA DEL CRISTAL... - Página 31 DK-5492 Vissenbjerg© EMNE: esigns\Scan 5005\95005023.idw MATERIALE: VÆGT: M3 NR.: DIM.: AREAL: Rengøring af glas Scan 5005 95005022 NAVN: EMNE: TG.NR: C:\Working Folder\Designs\Scan 5005\95005023.idw STI: DATO: 19-08-2019 MATERIALE: VÆGT: SIGN: 30052587 M3 NR.: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5005\95005022.idw...
- Página 32 LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS REVOCO DE HUMOS ¬ Madera húmeda ¬ Tiro insuficiente en la chimenea ¬ La chimenea está incorrectamente dimensionada ¬ Verifiar si el tubo de humos o la chimenea están bloqueados para la estufa ¬ ¿Tiene la chimenea la altura correcta? ¬...
- Página 33 Siempre que se ponga en contacto con nosotros o con su distribuidor de Scan para una reclamación de la garantía, deberá indicar el número de registro de producto de su estufa. La garantía cubre todas las piezas que en opinión de Scan A/S necesiten ser reparadas o sustituidas debido a un fallo de fabri- cación o de diseño.
- Página 34 COMENTARIOS PROPIOS...
- Página 36 Número de registro del producto Haga referencia a este número en todas sus consultas Versión: ES 95005500 10059255-P01 SCAN A/S Damsbovej 1 DK-5492 Vissenbjerg www.scan-stoves.com 23.09.2020...
