Resumen de contenidos para Varytec LED Profile 150W 3200K

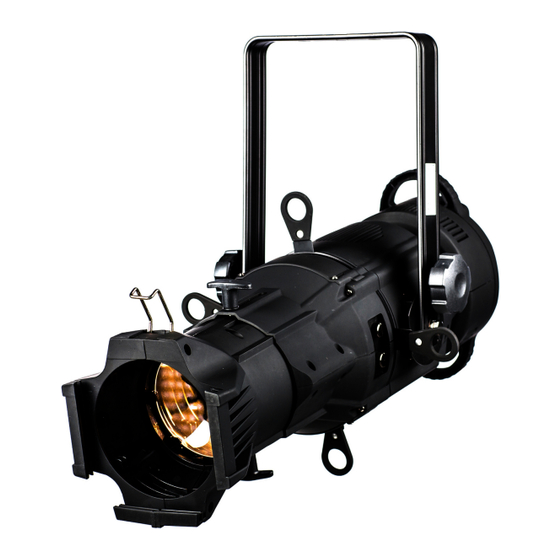

- Página 1 LED Profile 150W 3200K foco LED...
- Página 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Alemania Teléfono: +49 (0) 9546 9223-0 Correo electrónico: info@thomann.de Internet: www.thomann.de 08.07.2020, ID: 373481 (V2)
-
Página 3: Tabla De Contenido
Puesta en funcionamiento........................22 Conexiones y elementos de mando....................25 Manejo................................30 7.1 Encender el equipo......................... 30 7.2 Menú principal..........................30 7.3 Sinopsis de los menús........................32 7.4 Funciones en el modo DMX......................32 Datos técnicos............................33 LED Profile 150W 3200K foco LED... - Página 4 Índice Cables y conectores..........................35 Eliminación de fallos..........................37 Limpieza............................... 39 Protección del medio ambiente....................... 40 LED Profile 150W 3200K foco LED...
- Página 5 LED Profile 150W 3200K foco LED...
-
Página 6: Información General
El desarrollo continuo de los productos y de los manuales de instrucciones es nuestra estra‐ tegia empresarial. Por lo tanto, están sujetos a cambios sin previo aviso. Por favor visítenos en www.thomann.de para ver la versión actualizada de este manual de instrucciones. LED Profile 150W 3200K foco LED... -
Página 7: Guía De Información
Para contactar con un especialista, consulte nuestro servicio de sonal asesoramiento en línea. Para resolver cualquier problema técnico o duda que se le plantee Servicio técnico respecto a su producto, diríjase a nuestro servicio técnico. LED Profile 150W 3200K foco LED... -
Página 8: Convenciones Tipográficas
Ejemplo: "24ch" , "OFF" . 1.3 Símbolos y palabras de advertencia En esta sección, se detallan los símbolos y palabras de advertencia que figuran en el presente manual de instrucciones. LED Profile 150W 3200K foco LED... - Página 9 Esta combinación de símbolo y palabra de advertencia indica una situación de peligro potencial que, si no se evita, puede provocar daños materiales y ambientales. Señal de advertencia Clase de peligro Riesgo eléctrico. Radiaciones ópticas peligrosas. LED Profile 150W 3200K foco LED...
- Página 10 Información general Señal de advertencia Clase de peligro Cargas suspendidas. Peligro en general. LED Profile 150W 3200K foco LED...
-
Página 11: Instrucciones De Seguridad
Prolonga la vida útil del equipo por las pausas de funcionamiento regulares y evitando de activar y desactivar el equipo frecuentemente. El equipo ne se puede utilizar en modo con‐ tinuo. LED Profile 150W 3200K foco LED... - Página 12 Preste atención a que los niños no arranquen piezas pequeñas del equipo (por ejemplo botones de mando o similares). Los niños podrían tragar las piezas y asfi‐ xiarse. Nunca deje a los niños solos utilizar equipos eléctricos. LED Profile 150W 3200K foco LED...
- Página 13 ópticos montados y en perfecto estado técnico. ¡PELIGRO! Descarga eléctrica por cortocircuito No manipule el cable de red ni el conector de alimentación. ¡Peligro de descarga eléctrica! ¡Peligro de muerte! En caso de duda, contacte con un electricista cualifi‐ cado. LED Profile 150W 3200K foco LED...
- Página 14 Las personas sensibles deben evitar mirar a la luz inter‐ mitente. ¡AVISO! Peligro de incendios No tapar nunca las rejillas de ventilación del equipo. No sitúe el equipo cerca de fuentes de calor. Evite cualquier contacto con el fuego. LED Profile 150W 3200K foco LED...
- Página 15 Los acumulaciones de polvo y suciedad al interior pueden dañar el equipo. El equipo debe ser mantenido regularmente en condiciones ambientales adecuadas (polvo, humo, nicotina, niebla, etc.) por parte de un especialista para evitar daños por sobrecalentamiento y otras disfunciones. LED Profile 150W 3200K foco LED...
- Página 16 ¡AVISO! Posibles daños por uso de un fusible incorrecto El uso de fusibles de un otro tipo puede causar daños graves en el equipo. ¡Existe peligro de incendio! Utilice únicamente fusibles del mismo tipo. LED Profile 150W 3200K foco LED...
-
Página 17: Características Técnicas
Por motivos técnicos, la potencia luminosa de los LED disminuye a lo largo de su vida útil. Este efecto aumenta con temperatura de funcionamiento superior. Puede prolongar la vida útil de las lámparas con una circulación de aire suficientemente y funcionando los LED con un brillo más bajo. LED Profile 150W 3200K foco LED... -
Página 18: Instalación
Asegúrese de que la instalación cumple con las normas y regulaciones de su país. Asegure siempre el equipo con una segunda sujeción, como por ejemplo, un cable de sujeción o una cadena de seguridad. LED Profile 150W 3200K foco LED... - Página 19 La temperatura ambiente debe ser siempre inferior a 40 °C. ¡AVISO! Utilización con trípodes Si el equipo está montado en un trípode, asegúrese de que está firme y de que el peso del equipo no sobrepasa la capacidad de carga permitida del trípode. LED Profile 150W 3200K foco LED...
- Página 20 Procure guiar el cable de seguridad a través del estribo de fijación. LED Profile 150W 3200K foco LED...
- Página 21 Instalación Este equipo no se puede conectar con un dimmer. LED Profile 150W 3200K foco LED...
-
Página 22: Puesta En Funcionamiento
Se recomienda conectar todos los cables antes de encender el equipo. Para todas las cone‐ xiones de audio, se deben utilizar cables de alta calidad y lo más cortos posible. Sitúe todos los cables de manera tal que ninguna persona pueda tropezar y caer. LED Profile 150W 3200K foco LED... - Página 23 DMX. Conecte la salida del primer equipo DMX a la entrada del segundo equipo DMX y así sucesivamente. Asegúrese de que la salida del último equipo DMX en la cadena está terminada con una resistencia (110 Ω, ¼ W). LED Profile 150W 3200K foco LED...
- Página 24 Conecte la salida DMX del equipo Master con la entrada DMX del primer equipo Slave. A continuación, conecte la salida DMX del primer equipo Slave con la entrada DMX del segundo equipo Slave, etc. LED Profile 150W 3200K foco LED...
-
Página 25: Conexiones Y Elementos De Mando
Conexiones y elementos de mando Conexiones y elementos de mando LED Profile 150W 3200K foco LED... - Página 26 Teclas para aumentar / disminuir el valor indicado por el factor 1 6 [MENU] Abre el menú principal o un submenú. 7 [DMX OUT] Salida DMX 8 Tornillos de fijación del soporte 9 [DMX IN] Entrada DMX 10 Cable de red LED Profile 150W 3200K foco LED...
- Página 27 Conexiones y elementos de mando 11 Portafusibles 12 Interruptor principal. Enciende y apaga el equipo. 13 Soportes de fijación o apoyo 14 Asa para girar el equipo LED Profile 150W 3200K foco LED...
- Página 28 Conexiones y elementos de mando LED Profile 150W 3200K foco LED...
- Página 29 16 Tornillo para el bloqueo del foco 17, 18 Tornillos para el ajuste fino del foco. Para realizar el ajuste, afloje los tornillos a ambos lados y mueva la lente a la posición deseada. 19 Soporte para láminas o filtros LED Profile 150W 3200K foco LED...
-
Página 30: Manejo
Una vez que el display muestre el parámetro o valor deseado, pulse [ENTER] para abrir el siguiente submenú o para confirmar la entrada. Para volver al menú anterior sin ningún cambio, pulse [MENU]. LED Profile 150W 3200K foco LED... - Página 31 [ENTER]. A continuación, pulse [MENU] para volver al menú anterior. Para cerrar el menú sin guardar sus cambios, pulse la tecla de [MENU] sin confirmar previamente. LED Profile 150W 3200K foco LED...
-
Página 32: Sinopsis De Los Menús
Manejo 7.3 Sinopsis de los menús 7.4 Funciones en el modo DMX Canal Valor Función 0 … 255 Intensidad blanco cálido (del 0 % al 100 %) LED Profile 150W 3200K foco LED... -
Página 33: Datos Técnicos
Total de canales DMX Conexiones de entrada Control vía DMX Conector XLR, 3 polos Conexiones de salida Control vía DMX Conector XLR, 3 polos Consumo de energía 175 W Tensión de alimentación 230 V 50 Hz LED Profile 150W 3200K foco LED... - Página 34 190 mm × 170 mm × 530 mm prof.) sin estribo de fijación Peso 6,5 kg Condiciones ambientales Rango de temperatura 0 °C…40 °C Humedad relativa 50 %, sin condensación Más información Diseño Equipo completo Sin ventilador Zoom LED Profile 150W 3200K foco LED...
-
Página 35: Cables Y Conectores
El equipo ofrece un conector hembra XLR de tres polos que funciona como salida DMX. Las señales DMX de entrada se transmiten a través de un conector macho XLR de tres polos. La ilustración y la tabla muestran la asignación de los pins de un acoplador adecuado. LED Profile 150W 3200K foco LED... - Página 36 Cables y conectores Masa Datos DMX (–) Datos DMX (+) LED Profile 150W 3200K foco LED...
-
Página 37: Eliminación De Fallos
Nunca conecte la entrada o salida DMX con equipos de audio tales como mezcla‐ doras o amplificadores. En este apartado, se describen algunos fallos que pueden ocurrir durante el uso y las medidas adecuadas para poner en funcionamiento el equipo. LED Profile 150W 3200K foco LED... - Página 38 En tal caso, se pueden pro‐ ducir interferencias y hasta dañar los circuitos de maniobra DMX. Si no se puede resolver un fallo de la manera aquí descrita, contacte con nuestro servicio téc‐ nico, ver www.thomann.de. LED Profile 150W 3200K foco LED...
-
Página 39: Limpieza
Utilice exclusivamente los agentes lim‐ piadores de pH neutro, sin disolvente y no abrasivo. Limpie el equipo con un paño ligeramente humedecido que no deje pelusas. LED Profile 150W 3200K foco LED... -
Página 40: Protección Del Medio Ambiente
Entregue el producto y sus componentes en un centro de reciclaje autorizado. Respete todas las normas y reglamentaciones aplicables del país de que se trate. En caso de dudas, contacte con las autoridades responsables. LED Profile 150W 3200K foco LED... - Página 41 Notas LED Profile 150W 3200K foco LED...
- Página 42 Notas LED Profile 150W 3200K foco LED...
- Página 44 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
