Ventilatore insonorizzato cassonato (SOFT) 20170217
I costi sostenuti relativi all'installazione non rientrano nell'ambito di applicazione della garanzia. Quando
un guasto viene rilevato nel dispositivo durante il periodo di garanzia, questo fatto deve essere comu-
nicato a un centro di acquisizione o a un installatore. Se la manutenzione o altri processi sono fatti in
seguito ad altre istruzione non descritte in questo manuale, o quando si hanno fatto modifiche al dispo-
sitivo senza il nostro consenso esplicito, allora la responsabilità viene trasferita all'utente di ripristinare le
condizioni che rendono il dispositivo di nuovo sotto l'abbraccio della direttiva europea.
AIRFAN® riserva il diritto di modificare i processi di produzione o la configurazione dei loro prodotti, in
qualsiasi momento, senza che ciò costituisca un obbligo di aggiornare dispositivi consegnati in passato.
I dati raccolti in questo manuale coincidono con le informazioni più recenti. Tali informazioni possono
cambiare in futuro senza preavviso.
SCHEDA TECNICA
Descrizione : AIRFAN® airbox (SOFT)
Produttore : AIRFAN®
Anno di produzione : 2017
Alimentazione : 230 VCA, 50 Hz
MODELLO M3 DIMENSIONI (mm)
6-6-250 250
6-6-550 550
6-6-750 750
7-7-900 1200
7-7-1400 1500
9-9-900 1/6 2000
9-9-900 1/3 2500
9-9-1400 3250
10-10-1400 4250
12-9-900 5000
12-12-900 6000
12-12-1100 7000

QUADRO GENERALE

Il ventilatore cassonato AIRFAN® (SOFT) é costituito da una ventola centrifuga posizionata centralmente,
inserita dentro una cassa metallica. La cassa é totalmente isolata in modo tale da ridurre al minimo i
ruori prodotti dalla ventola. Il ventilatore cassonato é provvisto di flange di ingresso, che permettono la
connessione della cassa al sistema di ventilazione.
Visto come il sistema di ventilazione é composto possiamo concludere che dopo l'installazione sara'
operativo 24 ore al giorno. Per ridurre al massimo il dispendio di energia e consumo, raccomandiamo
di connettere il ventilatore cassonato a un meccanismo di controllo della ventola per poter regolare nel
modo piu' efficiente possibile il flusso d'aria.
34
EMISSIONE ACUSTICA
350 22.2 dB
350 22.6 dB
350 23.9 dB
450 26.4 dB
450 28.7 dB
550 30.1 dB
550 31.9 dB
550 34.4 dB
650 37.2 dB
650 41.9 dB
650 46.4 dB
650 48.1 dB
www.airfan.pro

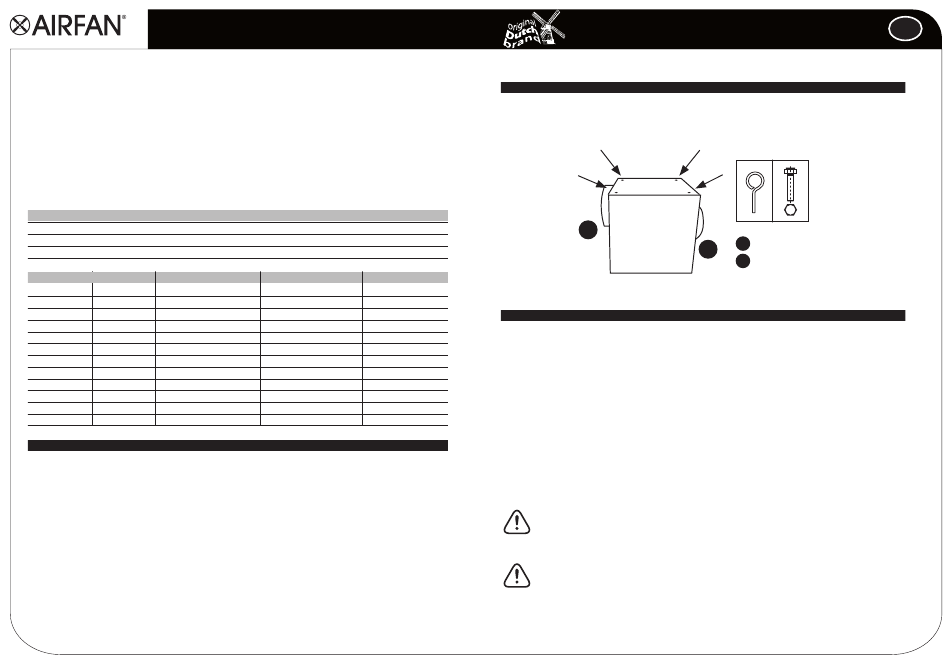

INSTALLAZIONE

Nella fase di installazione é importante tenere in considerazione che il ventilatore cassonato (SOFT)
sia montato o sospeso in modo stabile.Solo dopo che il ventilatore cassonato e
'fermamente fissato con l'apposito kit di montaggio sui punti predisposti ( vedi figura ) é possibile
connetterlo al condotto di ventilazione.
PESO (Kg)
Il ventilatore cassonato AIRFAN® (SOFT) deve essere connesso,in accordo con le linee guida della
9,6
compagnia elettrica, ad una fonte elettrica che provveda sufficiente energia per attivare la stessa.
9,8
9,9

MANUTENZIONE

18,8
La manutenzione tecnica del ventilatore cassonato AIRFAN non é necessaria. Per rimuovere eventua-
19
le sporcizia dal ventilatore cassonato usare un bomboletta ad aria. In questo caso:
28  • Staccre la spina dalla fonte elettrica
28,6
 • Rimuovere la sporcizia dall' interno della cassa
28,6
31,5
 • Rimuovere il condotto di ventilazione dal lato uscita
38,3
40,8
 • Controllare la ventola. Se la ventola é visibilmente sporca ( uno strato di grasso spesso più'di un
40,8
millimetro sulle lame) allora raccomandiamo di far pulire il sistema di ventilazione da
un'installatore certificato
 • Controllare il cuscinetto della ventola facendolo girare manualmente. Controllare che la ventola
non onduli ( sbilanciata ). Contattare un installatore certificato quando il cuscinetto produce
rumore o la ventola non é bilanciata.
Prima di eseguire ogni tipo di manutenzione, assicurarsi che il ventilatore cassonato AIRFAN
(SOFT) sia spento per poi staccare la spina dalla fonte di energia. Fare attenzione al fato che
nel momento in cui il sistema di ventilazione viene staccato dalla fonte di energia elettrica ci
possono essere componenti interni che rimangono carichi.
Durante l' installazione si possono verificare incidenti dovuti ai componenti rotatori del sis-
tema stesso. Mai aprire la cassa del sistema di ventilazione quando é in funzione. Ogni tipo
di manutenzione deve essere eseguito dopo che il sistema di ventilazione é completamente
staccato dalla fonte di energia elettrica.
Manuale d'istruzione
1
Lato uscita
1
2
Lato entrata
2
ITA
