Strumento multifunzione con 1 ingresso
"Easy Connect" per 3 sonde Rogowski

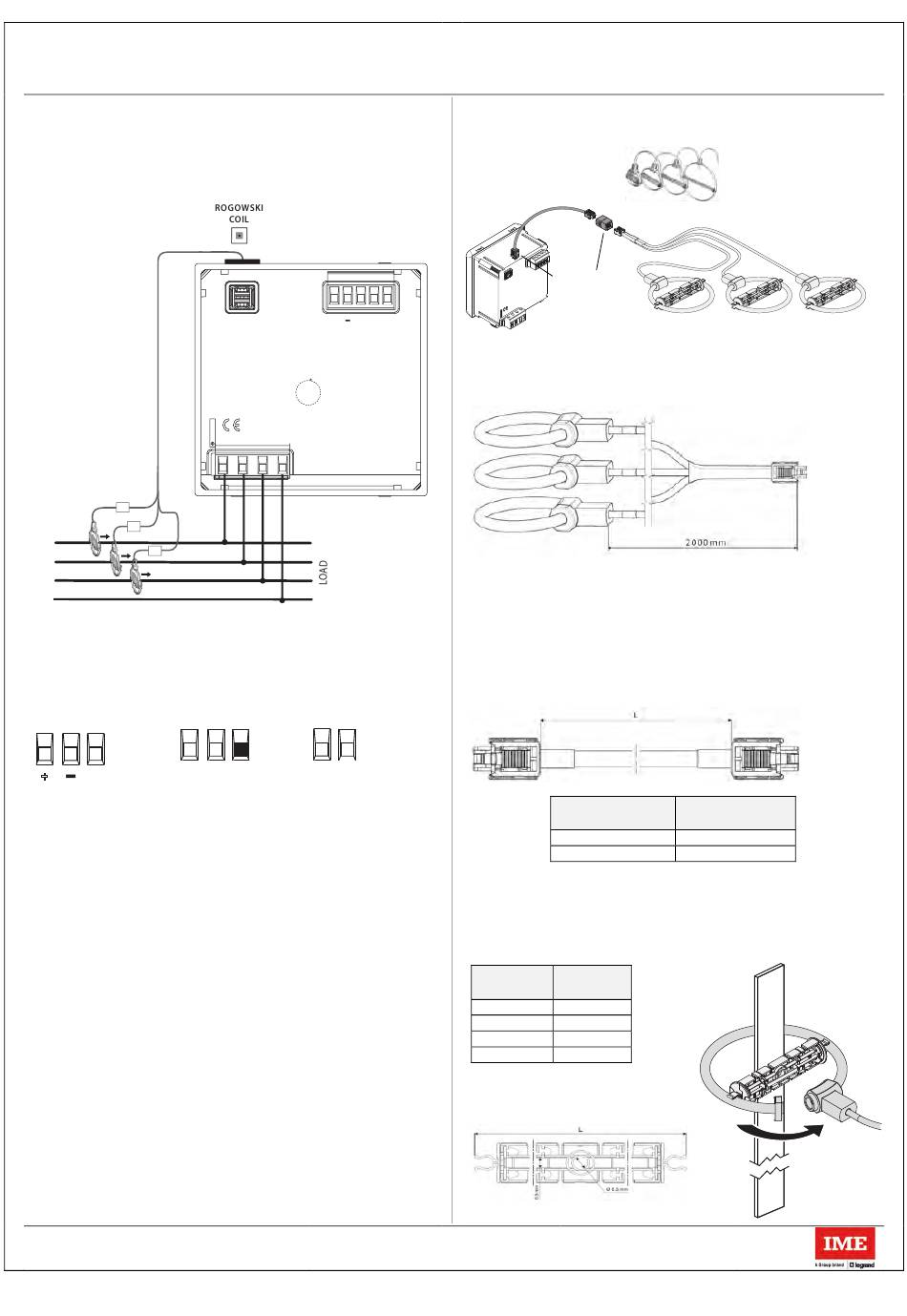

5. CONNESSIONI - COLLEGAMENTO
Schemi di inserzione:
- Reti trifase a 4 fili (3N-3E) con 3 sonde Rogowski :
CURRENT INPUT
I1
I2
L1
I3
L2
L3
N
Marcature uscite comunicazione e ingressi tariffari:
Modbus RS485
MBUS
A
+
SG
Informativa di Prodotto: IDP000267IT_04
+
SG 1
CURRENT
INPUT
V V V N
1 2 3
Tarif
B 1 C
Modificata il: 17/03/2021
Codice: MF96ORFCDT1 – MF96ORFCMT1
Modello: NEMO 96 EC
5. CONNESSIONI - COLLEGAMENTO
C
- Sensore Rogowski – Lunghezza del cavo
Questa lunghezza può essere estesa tramite il cavo di prolunga +
connettore fino a 5 metri
- ROGEXTM1, ROGEXTM3 :
Cavo di prolunga per bobine Rogowski
Supporto centratore in plastica per bobine Rogowski
Codice art.
ROG630M2
ROG1600M2
ROG3200M2
ROG6300M2
ROG630M2
ROG1600M2
ROG3200M2
ROG6300M2
ROGEXTM1/M3
(2 m di cavo Rogowski e fino a 3 m di prolunga)
Lunghezza (mm)
Codice art.
ROGEXTM1 1000
ROGEXTM3 3000
Lunghezza
(mm)
79
123
173
263
Prima stesura: 05/03/2020
