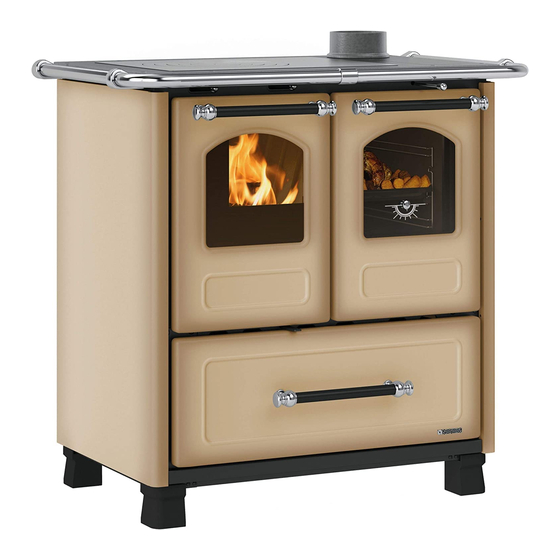

La Nordica FAMILY 3,5 Manual Del Usuario

Ocultar thumbs Ver también para FAMILY 3,5:
Tabla de contenido

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

Enlaces rápidos

Descargar este manual
IT
UK
DE
FR
MANUAL DEL UsUARIO PRODUCTOs DE LEñA
ES
MADE
IN
ITALY
design & production
MANUALE UTENTE PRODOTTI A LEgNA
WOOD PRODUCTs UsER MANUAL
BENUTZERHANDBUCH HOLZPRODUkT
MANUEL UTILIsATEUR PRODUITs à BOIs
FAMILY 3,5 - FAMILY 4,5
ITALIANO
7094011 - Rev.02

Publicidad

Tabla de contenido
loading

Manuales relacionados para La Nordica FAMILY 3,5

Resumen de contenidos para La Nordica FAMILY 3,5

  • Página 1 MANUALE UTENTE PRODOTTI A LEgNA WOOD PRODUCTs UsER MANUAL BENUTZERHANDBUCH HOLZPRODUkT MANUEL UTILIsATEUR PRODUITs à BOIs MANUAL DEL UsUARIO PRODUCTOs DE LEñA FAMILY 3,5 - FAMILY 4,5 ITALIANO MADE ITALY design & production 7094011 - Rev.02...
  • Página 2 ITALIANO ......................4 ENGLISH ......................19 DEUTSCH ......................34 FRANCAIS ......................49 ESPAÑOL ......................64...

  • Página 3: Installazione

    INSTALLATION. INSTALLAZIONE. INSTALLATION. L’INSTALLATION. LA INSTALACIÓN. PRIMA DELL’INSTALLAZIONE ESEGUIRE LE SEGUENTI VERIFICHE. BEFORE THE INSTALLATION PERFORM THE FOLLOWING CHECKS. VOR DER AUFSTELLUNG FOLGENDE PRÜFUNGEN AUSFÜHREN. AVANT L’INSTALLATION IL FAUT RÉALISER LES SUIVANTES VÉRIFICATIONS .ANTES DE LA INSTALACIÓN, REALIZAR LOS CONTROLES SIGUIENTES...

  • Página 4: Tabla De Contenido

    ATTENZIONE LE sUPERFICI POssONO DIVENTARE MOLTO CALDE! UTILIZZARE sEMPRE I gUANTI DI PROTEZIONE! Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell’apparecchio. Evitate il contatto con tali elementi senza un corrispondente abbigliamento protettivo (guanti di protezione in dotazione).

  • Página 5: Avvertenze

    Vi ringraziamo per aver scelto la nostra azienda; il nostro prodotto è un’ottima soluzione di riscaldamento nata dalla tecnologia più avanzata con una qualità di lavorazione di altissimo livello ed un design sempre attuale, al fine di farVi godere sempre in assoluta sicurezza la fantastica sensazione che il calore della fiamma può darVi. AVVERTENZE Il presente manuale di istruzione costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo dell’apparecchio, anche in caso di cessione ad un altro proprietario o utente, oppure di trasferimento su un altro luogo.

  • Página 6: Avvertenze Generali

    La NORDICA s.p.A. non è responsabile del prodotto modificato senza autorizzazione e tanto meno per l’uso di ricambi non originali. E’ OBBLIgATORIO rispettare norme nazionali ed europee, disposizioni locali o in materia edilizia, nonché regolamentazioni antincendio.

  • Página 7: Sicurezza Antincendio

    L’installazione deve prevedere l’accesso alle operazioni di pulizia e manutenzione del prodotto e della canna fumaria. La NORDICA s.p.A. declina ogni responsabilità per danni a cose e/o persone provocati dall’impianto. Inoltre non è responsabile del prodotto modificato senza autorizzazione e tanto meno per l’uso di ricambi non originali.

  • Página 8: Dati Tecnici

    DEsCRIZIONE TECNICA Le cucine a legna La NORDICA si addicono a cucinare sulla piastra e al forno e a riscaldare spazi abitativi per alcuni periodi, o a sostenere un riscaldamento centralizzato insufficiente. Esse sono ideali per appartamenti di vacanza e case del fine settimana oppure come riscaldamento ausiliario durante tutto l’anno.

  • Página 9: Canna Fumaria

    (funzione cucina-cottura al forno e riscaldamento - UsO FORNO ). La regolazione dei registri necessaria per l’ottenimento della resa calorifica nominale è la seguente (vedi capitolo DATI TECNICI): Aria PRIMARIA Aria sECONDARIA Aria TERZIARIA FAMILY 3,5 CHIUSO APERTO PRETARATA FAMILY 4,5...

  • Página 10: Comignolo

    COMIgNOLO Il tiraggio della canna fumaria dipende anche dall’idoneità del comignolo. È pertanto indispensabile che, se costruito artigianalmente, la sezione di uscita sia più di due volte la sezione interna della canna fumaria (Figura Dovendo sempre superare il colmo del tetto, il comignolo dovrà assicurare lo scarico anche in presenza di vento (Figura Il comignolo deve rispondere ai seguenti requisiti: •...

  • Página 11: Combustibili Ammessi / Non Ammessi

    • essere realizzate in modo da rendere possibili le operazioni di manutenzione; • posizionate in maniera tale da non poter essere ostruite; • Se nel locale di installazione dell’apparecchio fossero presenti delle cappe di aspirazione, queste NON devono essere fatte funzionare contemporaneamente.

  • Página 12: Accensione

    ACCENsIONE IMPORTANTE: alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall’essiccamento dei collanti presenti nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dopo un breve utilizzo. si deve comunque assicurare una buona ventilazione dell’ambiente. Alla prima accensione Vi consigliamo di caricare una quantità ridotta di combustibile e di aumentare lentamente la resa calorifica dell’apparecchio.

  • Página 13: Funzionamento Normale

    FUNZIONAMENTO NORMALE Dopo aver posizionato i registri correttamente inserire la carica di legna oraria indicata, evitare sovraccarichi che provocano sollecitazioni anomale e deformazioni (secondo le indicazioni riportate nel capitolo DESCRIZIONE TECNICA). Bisogna sempre usare il prodotto con la porta chiusa per evitare danneggiamenti dovuti all’eccessivo surriscaldamento (effetto forgia). La non osservanza di tale regola fa decadere la garanzia.

  • Página 14: Manutenzione E Cura

    IMPORTANTE: LA PULIZIA E LA MANUTENZIONE DEVE EssERE EsEgUITA EsCLUsIVAMENTE AD APPARECCHIO FREDDO. Si possono usare esclusivamente parti di ricambio espressamente autorizzate ed offerte da La NORDICA s.p.A. In caso di bisogno Vi preghiamo di rivolgerVi al Vs rivenditore specializzato. L’ APPARECCHIO NON PUÒ EssERE MODIFICATO! PULIZIA VETRO Tramite uno specifico ingresso dell’aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficacemente rallentata.

  • Página 15: Prodotti In Pietra Ollare (Dove Presente)

    autenticità. Per la pulizia delle maioliche si consiglia di usare un panno morbido ed asciutto; se si usa un qualsiasi detergente o liquido, quest’ultimo potrebbe penetrare all’interno dei cavilli evidenziandoli in modo permanente. PRODOTTI IN PIETRA OLLARE (DOVE PREsENTE) La pietra ollare va pulita con della carta abrasiva molto fine o una spugna abrasiva. NON utilizzare alcun detergente o liquido. PRODOTTI VERNICIATI (DOVE PREsENTE) Dopo anni di utilizzo del prodotto, la variazione di colore dei particolari verniciati è...

  • Página 16: Pulizia Vano Raccolta Fumi Cucine Con Sportello

    PULIZIA VANO RACCOLTA FUMI CUCINE CON sPORTELLO Il vano di raccolta dei fumi può essere pulito attraverso lo sportello posto sotto il forno (Figura 9), oppure dall’alto. A tale scopo rimuovete i cerchi della piastra di cottura e smontate il tubo-fumi dal tronchetto di scarico. La pulizia può essere effettuata con l’aiuto di una spazzola e di un aspiratore.

  • Página 17: Condizioni Di Garanzia

    CONDIZIONI DI GARANZIA I prodotti La Nordica S.p.A. sono garantiti, nell’ambito della comunità europea, per un periodo di 24 mesi dalla data di acquisto. L’acquisto deve essere provato da un documento fiscalmente valido rilasciato dal rivenditore (scontrino fiscale, fattura o bolla di trasporto) che identifichi il prodotto acquistato e la data di acquisto e/o consegna dello stesso.
  • Página 18 Qualora il Prodotto venisse riparato presso uno dei Centri Assistenza Tecnica Autorizzati indicati dalla La Nordica S.p.A. e nel caso di sostituzione del prodotto, il trasporto sarà gratuito. Nei casi in cui il tecnico fosse in grado di riparare il prodotto presso il domicilio dell’utente, è...
  • Página 19 ATTENTION sURFACEs CAN BECOME VERY HOT! ALWAYs UsE PROTECTIVE gLOVEs! During combustion, thermal energy is released that significantly increases the heat of surfaces, doors, handles, controls, glass, exhaust pipes, and even the front of the appliance. Avoid contact with those elements if not wearing protective clothing (protective gloves included).

  • Página 20: Warnings

    We thank you for having chosen our company; our product is a great heating solution developed from the most advanced technology with top quality machining and modern design, aimed at making you enjoy the fantastic sensation that the heat of a flame gives, in complete safety. WARNINgs This instructions manual is an integral part of the product: make sure that it always accompanies the appliance, even if transferred to another owner or user, or if transferred to another place.

  • Página 21: General Precautions

    Installation must only be carried out by a qualified technician who works on behalf of companies suitable to assume the entire responsibility of the system as a whole. La NORDICA S.p.A. declines any responsibility for the product that has been modified without written authorisation as well as for the use of non-original spare parts.

  • Página 22: Fire Safety

    • verify if your structure can support the weight of the appliance. In case of insufficient carrying capacity it is necessary to adopt appropriate measures, La NORDICA responsibility is limited to the supply of the appliance (See chapter TECHNICAL DESCRIPTION).

  • Página 23: Technical Data

    TECHNICAL DEsCRIPTION The cookers of La NORDICA are suitable to cook on the grill and on the oven and to heat living spaces for some periods or to support an insufficient centralized heating system. They are ideal for holiday apartments and weekend houses or as an auxiliary heating system during the whole year.

  • Página 24: Flue

    The control regulation necessary in order to obtain nominal calorific output is the following (see Cap. TECHNICAL DATA): PRIMARY air sECONDARY air TERTIARY air FAMILY 3,5 CLOSE OPEN PRE-ADJUSTED FAMILY 4,5...

  • Página 25: Chimney Pot

    CHIMNEY POT The flue draught depends on the suitability of the chimney pot. It is therefore essential that, if built in a handcrafted way, the exit section is more than twice the internal section of the flue (Picture 2) . As it must always go past the ridge of the roof, the chimney pot must ensure exhaust even in the presence of wind (Picture The chimney pot must meet the following requirements:...

  • Página 26: Allowed / Not Allowed Fuels

    The clean and non-contaminated air flow can also be obtained from a room adjacent to that of installation (indirect aeration and ventilation), as long as the flow takes place freely through permanent openings communicating with the outside. The adjacent room cannot be used as a garage, or to store combustible material or for any other activity with a fire hazard, bathroom, bedroom or common room of the building.

  • Página 27: Lighting

    LIgHTINg WARNINg: After the first ignition you can smell bad odours (owing to the drying of the glue used in the garnitures or of the paint) which disappear after a brief using of the appliance. It must be ensured, in any case, a good ventilation of the environment. Upon the first ignition we suggest loading a reduced quantity of fuel and slightly increasing the calorific value of the equipment.

  • Página 28: Normal Operation

    NORMAL OPERATION After having positioned the registers correctly, insert the indicated hourly wood load avoiding overloads that cause anomalous stresses and deformations (according to the instructions on paragraph TECHNICAL DESCRIPTION). You should always use the product with the door closed in order to avoid damages due to overheating (forge effect). The inobservance of this rule makes the warranty expire. For safety reasons the door of the appliances with constructive system 1, must be opened only for the loading of the fuel or for removing the ashes, while during the operation and the rest, the door of the hearth must remain closed.

  • Página 29: Maintenance And Care

    Vaseline. MAJOLICAs (IF PREsENT) La NORDICA s.p.A.has chosen majolica tiles, which are the result of high-quality artisan work. As they are completely carried out by hand, the majolica may present crackles, speckles, and shadings. These characteristics certify their precious origin.

  • Página 30: Products Made Of Natural Stone (If Present)

    PRODUCTs MADE OF NATURAL sTONE (IF PREsENT) Natural stone has to be cleaned with very thin abrasive paper or with an abrasive sponge. Do NOT use any cleanser or fluid. VARNIsHED PRODUCTs (IF PREsENT) After some years of product use a change in the varnished details colour is totally normal. This is due to the considerable temperature range the product is subject to whenever in use and to the varnish ageing of time passing by.

  • Página 31: Cleaning Of The Collection Casing Cooking With Under Door Oven

    CLEANINg OF THE COLLECTION CAsINg COOkINg WITH UNDER DOOR OVEN The smokes collection casing can be cleaned either through the door which is under the oven (Picture 9) or from the top. To this purpose remove the circles of the cooking plate and disassemble the smokes pipe from the exhaust small trunk. Cleaning can be made with a brush and a vacuum cleaner.

  • Página 32: Guarantee Terms

    La Nordica S.p.A. cannot be held liable for injury or damage which may - either directly or indirectly - be caused to persons, animals and property ensuing from failure to observe all the instructions provided in the relevant instruction manual and the warnings regarding installation, use and maintenance of the product, that can also be downloaded on the website.
  • Página 33 In the case of disputes the only competent court is that of the La Nordica S.p.A. registered office - (Vicenza-Italy) ADDITIONAL WARNINgs • Only use the fuel recommended by the manufacturer. The product must not be used as an incinerator.
  • Página 34 ACHTUNg DIE OBERFLäCHEN köNNEN sEHR HEIss WERDEN! VERWENDEN sIE IMMER sCHUTZHANDsCHUHE! Während der Verbrennung wird Wärmeenergie freigegeben, was zu einer bedeutenden Erhitzung der Oberflächen, von Türen, Griffen, Steuerungen, Glas, Abgasrohr und eventuell der Vorderseite des Geräts führt. Vermeiden Sie den Kontakt mit diesen Elementen ohne entsprechende Schutzkleidung (Schutzhandschuhe in der Ausstattung). Stellen Sie sicher, dass Kinder sich dieser Gefahren bewusst sind und halten Sie sie vom Feuerraum während seines Betriebs fern.

  • Página 35: Warnhinweise

    Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. WARNHINWEIsE Diese Bedienungsanleitung ist fester Bestandteil des Produktes: Vergewissern Sie sich, dass sie stets beim Gerät bleibt, auch im Falle einer Übereignung an einen anderen Eigentümer oder Benutzer oder des Umzugs an einen anderen Ort.

  • Página 36: Allgemeine Hinweise

    Anleitungen und den Regeln des Handwerks, von qualifiziertem Personal, dass das im Namen von Firmen handelt, die in der Lage sind, die volle Verantwortung für die Anlage zu übernehmen. La NORDICA S.p.A. ist nicht für ein Produkt verantwortlich, an dem nicht genehmigte Veränderungen vorgenommen wurden und ebenso wenig für den Gebrauch von Nicht-Original Ersatzteilen.

  • Página 37: Brandschutz

    • Um die Reinigung und die Wartung des Produktes und des Rauchabzugs zu ermöglichen, muss die Installation geeignet sein. La NORDICA S.p.A. haftet nicht für Produkte, die ohne Genehmigung geändert wurden, und ebenso wenig, wenn keine Originalersatzteile verwendet wurden. Ihr gewohnter Bezirksschornsteinfeger ist von der Installation des Heizungsherds zu unterrichten, damit er seinen ordnungsgemäßen Anschluss an den Rauchabzug und dessen Leistungsvermögen überprüfen kann.

  • Página 38: Technical Data

    TECHNIsCHE BEsCHREIBUNg Die Dauerbrandherde von La NORDICA eignen sich dafür, zu kochen, backen und Wohnräume zeitweise zu beheizen bzw. zur Unterstützung einer nicht ausreichenden Raumheizung. Sie sind ideal für Ferienwohnungen und Wochenendhäuser bzw. als Zusatzheizung während des ganzen Jahres. Als Brennstoffe werden. Es handelt sich um eine Zeitbrandfeuerstätte.

  • Página 39: Rauchabzug

    Temperatur gleichmäßig erhöht wird (Koch-, Back- und Heiz betrieb / Backofen gebrauch). Folgende Regulierung der Regler ist zum Erreichen der nominalen Heizleistung erforderlich: Regler PRIMäRluft Regler sEkUNDäRluft Regler TERTIäRLUFT FAMILY 3,5 VORAUSTARIERTE FAMILY 4,5 AUF mm 75 VORAUSTARIERTE Zum Anzünden des Feuers folgendes Verfahren befolgen (siehe Paragraf ANZÜNDEN):...

  • Página 40: Schornsteinposition

    sCHORNsTEINPOsITION Der Zug des Rauchabzugs hängt auch von der Eignung des schornsteins ab. Es ist unerlässlich, dass der Ausgangsquerschnitt eines handwerklich gebauten Schornsteins mehr als das Zweifache des Innenquerschnitts des Rauchabzugs beträgt (Abbildung Der Schornstein muss immer den Dachfirst überragen und muss daher die Ableitung auch bei Wind gewährleisten Abbildung Der Schornstein muss folgenden Anforderungen entsprechen: •...

  • Página 41: Zulässige / Unzulässige Brennstoffe

    • sie müssen so ausgeführt sein, dass die Wartungsarbeiten möglich sind; • sie müssen so angeordnet sein, dass sie nicht verstopfen können; • Die Abzugshauben, die im selben Raum wo das Gerät installiert ist, können die Funktion des Gerätes negativ beeinflussen (bis hin zum Rauchaustritt in die Wohnraume trotzt geschlossener Feuerraumtuer).

  • Página 42: Anfeuerung

    ANFEUERUNg WICHTIg: Es ist unvermeidlich, dass beim ersten Anfeuern (wegen der Nachtrockung des Klebstoffs in der Dichtschnur oder den Schutzlacken) ein unangenehmer Geruch entsteht, der nach kurzer Betriebsdauer verschwindet. Es muss in jedem Fall eine gute Belüftung des Raums gesichert sein. Beim ersten Anfeuern empfehlen wir, eine geringe Brennstoffmenge in den Ofen zu geben und die Heizleistung des Produckt langsam zu erhöhen.

  • Página 43: Normaler Betrieb

    NORMALER BETRIEB Nachdem man die Einstellvorrichtung des Abgasventils richtig gestellt hat (vorzugsweise geschlossen), die angegebene stündliche Holzladung laden, und dabei Überladungen vermeiden, welche anomale Beanspruchungen und Verformungen verursachen (siehe Kap. TECHNISCHE BESCHREIBUNG). Man darf immer den Produckte mit geschlossener Tür benutzen, um die überhitzungsschaden zu vermeiden (schmiedeeffekt).

  • Página 44: Wartung Und Pflege

    WICHTIg : DIE WARTUNg UND PFLEgE MUss AUssCHLIEssLICH BEI kALTER AUsRüsTUNg AUsgEFüHRT WERDEN. Es dürfen ausschließlich Ersatzteile benutzt werden, die ausdrücklich von der La NORDICA s.p.A. genehmigt wurden. Falls nötig, wenden Sie sich an einen unserer spezialisierten Händler. AN DEM gERäT DüRFEN kEINE VERäNDERUNgEN VORgENOMMEN...

  • Página 45: Kacheln (Wenn Anwesend)

    (WENN ANWEsEND) Die La NORDICA s.p.A. Kacheln werden in hochstehender handwerklicher Arbeit gefertigt. Dadurch können sie Mikroporenbildung, Haarrisse und Farbunterschiede aufweisen. Gerade diese Eigenschaften sind ein Beweis dafür, dass sie aus wertvoller handwerklicher Fertigung stammen. Email und Majolika bilden wegen ihres unterschiedlichen Dehnungskoeffizienten Mikrorisse (Haarrisse), die ihre Echtheit beweisen.

  • Página 46: Reinigung Des Rauchgaskastens Durch Die Tür Unter Dem Backfach (Zentralherde)

    - Wiederholung der Behandlung mit Vaseline auf der Innenseite der Gusseisentür alle 3-6 Monate im Anbetracht der Benutzung des Backfaches. - Bei Rost auf der Innenseite der Tür, entfernen Sie diese mit Schleifmaterial und behandeln Sie die Oberfläche aus Gusseisen mit neutraler Vaseline.

  • Página 47: Garantiebedingungen

    Dies beeinflusst aber keinesfalls die Dauer der Garantie, deren Termin weiterhin ab Kaufdatum des ersetzten Produkts bzw. Teils gilt. 4. Die Firma La Nordica S.p.A. lehnt jede Verantwortung für etwaige Schäden ab, die, direkt oder indirekt, Personen, Tieren oder Gegenständen widerfahren könnten, welche auf die Nichtbeachtung aller in dieser Anleitung angeführten Anweisungen zurückzuführen sind und vor allem Hinweise in Sachen Installation, Gebrauch und Wartung des Geräts betreffen, die auch von unserer Webseite herunter geladen werden...
  • Página 48 Nicht von der Garantie gedeckt sind Eingriffe für die Eichung bzw. Einstellung des Produkts in Bezug auf die Art des Brennstoffs o. ä. Wird das Produkt in einer der von der Firma La Nordica S.p.A. autorisierten Kundendienststellen repariert und im Falle eines Ersatzes des Produkts, ist der Transport für den Endabnehmer kostenlos.
  • Página 49 ATTENTION LEs sURFACEs PEUVENT DEVENIR TRÈs CHAUDEs ! UTILIsER TOUJOURs DEs gANTs DE PROTECTION ! Une énergie thermique est emprisonnée pendant la combustion et rend les surfaces, les portes, les poignées, les commandes, les vitres, le tuyau d’évacuation des fumées et éventuellement la partie antérieure de l’appareil considérablement chaudes. Il ne faut pas toucher les éléments en question sans être muni de vêtements de protection (gants de protection fournis).

  • Página 50: Mises En Garde

    Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. MIsEs EN gARDE Ce manuel d'instructions fait partie intégrante du produit : s'assurer qu'il soit toujours avec l'appareil, même en cas de cession à...

  • Página 51: Avertissements Generaux

    Son installation doit être réalisée dans les règles de l’art, selon les présentes instructions et les règles de la profession, par du personnel qualifié, qui agit au nom de sociétés aptes à assumer l’entière responsabilité de l’ensemble de l’installation. La société La NORDICA s.p.A. n’est pas responsable du produit modifié sans autorisation et de l’utilisation de pièces de rechange non originales.

  • Página 52: Sécurité Contre Les Incendies

    L’installation doit être faite pour permettre le nettoyage et l’entretien du produit et du conduit des fumées. La société La NORDICA s.p.A. décline toute responsabilité pour les dommages aux choses et/ou personnes provoqués par la mise en place. En outre elle n’est pas responsable du produit modifié sans son autorisation et même pas de l’utilisation de pièces de rechange non originales.

  • Página 53: Données Techniques

    DEsCRIPTION TECHNIQUE Les cuisinières à bois La NORDICA permettent de cuisiner sur la plaque et de chauffer des espaces de logement durant certaines périodes ou de compléter un chauffage centralisé insuffisant. Elles conviennent parfaitement aux appartements de vacances ou de week-end ou bien comme chauffage d’appoint pendant toute l’année.

  • Página 54: Conduit De La Cheminée

    (fonction cuisinière-cuisson au four et chauffage – UTILIsATION FOUR). Le réglage des registres nécessaire pour l’obtention du rendu calorifique nominal est le suivant : Air PRIMAIRE Air sECONDAIRE Air TERTIAIRE FAMILY 3,5 PRÉ CALIBRE FERME OUVERT FAMILY 4,5 PRÉ CALIBRE...

  • Página 55: Position Du Pot De La Cheminée

    POsITION DU POT DE LA CHEMINéE Le tirage du conduit de fumée dépend également de la justesse du pot de la cheminée. Il est donc indispensable que, s’il est construit de façon artisanale, la section de sortie soit égale à plus de deux fois la section interne du conduit de fumée (Figure Le pot de la cheminée, qui doit toujours dépasser le faîte du toit, devra garantir l’échappement même en cas de vent...

  • Página 56: Combustibles Admis / Non Admis

    • être placées de façon à ne pas pouvoir être bouchées ; • Si dans la pièce où l’appareil est installé il y a des hottes d’aspiration, celles-ci NE DOIVENT PAS fonctionner au même temps que l’appareil. Il pourrait se vérifier une sortie de fumée dans la pièce, même avec porte fermée de l’appareil. L’afflux de l’air propre et non contaminé...

  • Página 57: Allumage

    ALLUMAgE IMPORTANT: il est inévitable qu’une odeur désagréable se produise au premier allumage (suite au séchage des collants de la cordelette câblée du joint d’étanchéité et des vernis de protection), qui disparaît après une courte période d’utilisation. Il faut donc assurer une bonne ventilation du local.

  • Página 58: Fonctionnement Normal

    FONCTIONNEMENT NORMAL Après avoir positionné les clapet correctement, introduire la charge de bois horaire indiqué évitant surcharges qui provoquent effort anormaux et déformations (selon les indications du chap. DESCRIPTION TECHNIQUES). Vous devez utiliser l’appareil toujours avec la porte fermée, pour éviter des problèmes dû au surchauffage (forge effet). La non observance de cette règle fait échoir la garantie. Les appareils avec fermeture automatique de la porte (type 1) doivent obligatoirement fonctionner, pour des raisons de sécurité, avec la porte du foyer fermée (sauf pendant le chargement du combustible ou l’enlèvement des cendres).

  • Página 59: Entretien Et Soin

    QUI NE PEUT AVOIR LIEU QU’AVEC L’APPAREIL FROID. Utiliser exclusivement des pièces de rechange expressément autorisées et offertes par La NORDICA s.p.A. En cas de besoin, nous vous prions de vous adresser à votre revendeur spécialisé. L’APPAREIL NE PEUT PAs ÊTRE MODIFIE! NETTOYAgE DE LA VITRE Grâce à...

  • Página 60: Produits En Pierre Ollaire (Où Présent)

    grumeaux, des craquelures et des imperfections chromatiques. Ces caractéristiques sont la preuve de leur grande valeur. L’émail et la faïence, pour leur différent coefficient de dilatation, produisent des microfissures (craquelure) qui en démontrent l’authenticité. Pour nettoyer les faïences, nous conseillons d’utiliser un chiffon doux et sec; un détergent ou produit liquide quelconque pourrait pénétrer à...

  • Página 61: Nettoyage Du Casier De Recolte Des Fumées Avec Petite Porte - Cuisinière

    NETTOYAgE DU CAsIER DE RECOLTE DEs FUMéEs AVEC PETITE PORTE - CUIsINIÈRE Le compartiment de récolte de fumées peut être nettoyé à travers la petite porte au dessous du four (Figure 9), ou du haut. Pour ce faire enlever les brûleurs de la plaque de cuisson et démonter le tuyau-fumées du petit tronc d’échappement. Le nettoyage peut être effectué...

  • Página 62: Conditions De Garantie

    CONDITIONS DE GARANTIE Les produits La Nordica S.p.A. sont garantis, conformément aux directives de la communauté européenne, pour une période de 24 mois à compter de la date d'achat. Un document fiscal valide qui prouve l'achat, délivré par le vendeur (ticket de caisse, facture ou bon de transport), identifiant le produit acheté...
  • Página 63 Si le produit est réparé auprès d’un des Centres d’Assistance Technique Agréés indiqués par La Nordica S.p.A. et en cas de remplacement du produit, le transport sera gratuit. Si le technicien est en mesure de réparer le produit au domicile de l’utilisateur et que celui-ci refuse, le transport au laboratoire et la livraison de retour seront à...
  • Página 64 ATENCIÓN ¡LAs sUPERFICIEs sE PUEDEN CALENTAR MUCHO! ¡sIEMPRE sE DEBEN UsAR gUANTEs DE PROTECCIÓN! Durante la combustión se emana energía térmica que comporta un notable calentamiento de las superficies, de las puertas, manijas, mandos, vidrios, tubo de humos y eventualmente de la parte delantera del aparato. Eviten el contacto con estos elementos sin la adecuada indumentaria protectora (guantes de protección en dotación).

  • Página 65: Advertencias

    Le agradecemos por haber elegido nuestra empresa; nuestro producto es una óptima solución de calefacción nacida de la tecnología más avanzada, con una calidad de trabajo de altísimo nivel y un diseño siempre actual, con el objetivo de hacerle disfrutar siempre, con toda seguridad, la fantástica sensación que el calor de la llama le puede dar. ADVERTENCIAs Este manual de instrucciones constituye parte integrante del producto, asegúrese de que acompañe siempre el equipo, incluso en caso de cesión a otro propietario o usuario, o bien al transferirlo a otro lugar.

  • Página 66: Advertencias Generales

    Š CONTROLE LA PRESENCIA DE POSIBLES OBSTRUCCIONES ANTES DE ENCENDER EL EQUIPO, DESPUÉS DE UN PERÍODO PROLONGADO DE INUTILIZACIÓN. Š EL GENERADOR SE HA DISEÑADO PARA FUNCIONAR EN CUALQUIER CONDICIÓN CLIMÁTICA, EN CASO DE CONDICIONES PARTICULARMENTE DIFÍCILES (VIENTO FUERTE, HIELO) PODRÍAN INTERVENIR SISTEMAS DE SEGURIDAD QUE APAGAN EL GENERADOR.

  • Página 67: Seguridad Antiincendio

    • salida de humos SUPERIOR - POSTERIOR - LATERAL; • compruebe si la capacidad de la estructura es adecuada para el peso de su equipo. En caso de capacidad insuficiente es necesario tomar oportunas medidas. La responsabilidad de LaNORDICA S.p.A. se limita al suministro del aparato. •...

  • Página 68: Datos Técnicos

    DEsCRIPCIÓN TéCNICA Las cocinas a leña de La NORDICA se prestan para cocinar a la plancha y al horno, además de calentar espacios para habitar durante cierto período, o para completar una calefacción centralizada insuficiente. Son ideales para apartamentos de vacaciones y casas de fin de semana, o bien, como calefacción auxiliar durante todo el año.

  • Página 69: Conducto De Humo

    (función cocina-horno y calefacción - UsO HORNO). El ajuste de las regulaciones necesario para obtener el rendimiento calorífico nominal es el siguiente: Aire PRIMARIO Aire sECUNDARIO Aire TERCIARIO FAMILY 3,5 CERRADO ABIERTO PRÉ-CALIBRADA FAMILY 4,5 ABIERTO mm 75 ABIERTO PRÉ-CALIBRADA...

  • Página 70: Posición Del Capuchón

    POsICIÓN DEL CAPUCHÓN El tiraje de la chimenea depende también de la idoneidad del capuchón de la chimenea. Es indispensable, por lo tanto, que, en el caso que hubiere sido construido artesanalmente, la sección de salida sea, como mínimo, dos veces más grande que la sección interna de la chimenea (Figura El capuchón de la chimenea siempre tiene que superar la cumbrera del tejado, por lo que tendrá...

  • Página 71: Combustibles Admitidos / No Admitidos

    • estar realizadas de forma tal que sean posibles las operaciones de mantenimiento; • colocadas de manera tal que no puedan ser obstruidas; • Si en el local en el que ha sido instalado el aparato, están presentes capas de aspiración, éstas no deben funcionar simultáneamente. De hecho estas pueden causar la salida de humos en los locales, aunque la puerta del hogar esté...

  • Página 72: Encendido

    ENCENDIDO IMPORTANTE: Durante el primer encendido es inevitable que se produzca un olor desagradable (debido al secado de las colas presentes en la junta o a las pinturas de protección), que desaparece tras un breve utilizo. De todas maneras debe ser garantizada una adecuada ventilación del ambiente.

  • Página 73: Funcionamiento Normal

    FUNCIONAMIENTO NORMAL Después de posicionar los reguladores correctamente introduzca la carga horaria indicada, evitando sobrecargas que provocan desgastes anómalos y deformaciones(según las indicaciones del párrafo DESCRIPCIÓN TÉCNICA). El Producto debe usarse siempre con la puerta cerrada, para evitar daños debidos al excesivo calentamiento (efecto forja). El incumplimiento de dicha regla hace caducar la garantía. Los aparatos con cierre automático de la puerta (tipo 1) deben funcionar obligatoriamente, por razones de seguridad, con la puerta del hogar cerrada (excepto en la fase de carga del combustible o de la eliminación de la ceniza).

  • Página 74: Mantenimiento Y Cuidado

    Proteger las partes de fundición con vaselina neutral, para mantener invariado en el tiempo el aspecto estético. LAs MAYÓLICAs (DONDE EsTé PREsENTE) Las mayólicas La NORDICA sp.p.A. son productos de alta factura artesanal y por tanto pueden encontrarse en las mismas micro-picaduras, grietas e imperfecciones cromáticas. Estas características demuestran su preciada estructura.

  • Página 75: Productos En Piedra Ollar (Donde Esté Presente)

    efectiva. Para la limpieza de las mayólicas, es recomendable utilizar un paño suave y seco; si se utilizan detergentes o líquidos, estos mismos podrían penetrar en el interior de las grietas, poniéndolas en evidencia de forma permanente. PRODUCTOs EN PIEDRA OLLAR (DONDE EsTé PREsENTE) La piedra ollar tiene que ser limpiada con papel abrasivo muy fino o una esponja abrasiva.

  • Página 76: Limpieza Del Compartimiento De Recogida De Humos - Cocina Con La Puerta Puesta Debajo Del Horno

    LIMPIEZA DEL COMPARTIMIENTO DE RECOgIDA DE HUMOs - COCINA CON LA PUERTA PUESTA DEBAJO DEL HORNO 9), o desde arriba. Con El compartimiento de recogida de humos puede ser limpiado a través de la puerta puesta debajo del horno (Figura este objetivo quite los anillos de la plancha de cocción y desmonte los conductos de humos desde el tubo de descarga.

  • Página 77: Condiciones De Garantía

    CONDICIONES DE GARANTÍA Los productos La Nordica S.p.A. están garantizados, en el marco de la Comunidad Europea, durante un periodo de 24 meses desde la fecha de compra. La compra debe acreditarse mediante un documento fiscalmente válido emitido por el distribuidor (recibo, factura o albarán de transporte) que identifique el producto adquirido y la fecha de compra o entrega del mismo.
  • Página 78 Si el producto fuese reparado en uno de los Centros de Asistencia Técnica Autorizados indicados por La Nordica S.p.A. y en caso de sustitución del producto, el transporte será gratuito. En los casos en los que el técnico fuera capaz de reparar el producto en el domicilio del usuario y este último se negara a ello, el transporte al laboratorio y la devolución estarán a su cargo.
  • Página 79 Figura 1 Max. A+1/2A Picture 1 Abbildung 1 Figure 1 Figura 1 Canna fumaria in acciaio con doppia camera isolata con materiale resistente a 400°C. Efficienza 100% ottima. Steel flue with double chamber insulated with material resistant to 400°C. Efficiency 100% excellent. 50 cm Schornsteinrohr aus Stahl mit doppelter mit 400°C beständigem Material verkleideter Kammer.
  • Página 80 Figura 3 >A Picture 3 Abbildung 3 10 m Figure 3 Figura 3 H min. α Il comignolo non deve avere ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzarlo almeno di 1 m sopra l’ostacolo. Il comignolo deve oltrepassare il colmo del tetto almeno di 1 m.
  • Página 81 Picture 4 Abbildung 4 Figure 4 Figura 4 FAMILY 3,5 FAMILY 4,5 Tutte le distanze minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di sotto dei valori indicati (Vedi DICHIARAZIONE DI PREsTAZIONE).
  • Página 82 1A - CAssETTO CENERE ASH DRAWE ASCHENKASTEN TIROIR DES CENDRES CENICERO Figura 8 Forno Oven Picture 8 Backen FAMILY 3,5 Abbildung 8 Four FAMILY 4,5 Figure 8 Horno Figura 4 Figura 8 Picture 4 Abbildung 4 Figure 4 Silka 4...

  • Página 83: Dimensioni

    DIMENsIÓNEs. DIMENsIONs. MAssE. DIMENsIONs. DIMENsIONI. FAMILY 3,5 FAMILY 4,5...
  • Página 84 La NORDICA s.p.A. Via Summano, 104 36030 - MONTECCHIO PRECALCINO (VI) - ITALY   +39.0445.804000 -  +39.0445.804040 -  info@lanordica.com - www.lanordica-extraflame.com MADE ITALY design & production PER CONOSCERE IL CENTRO ASSISTENZA PIU’ VICINO CONTATTARE IL PROPRIO RIVENDITORE O CONSULTARE IL SITO WWW.LANORDICA-EXTRAFLAME.COM...
