MANUAL DE INSTALACIÓN
Gracias por adquirir este equipo ecox
Antes de utilizar esta equipo por favor lea este manual y guárdelo para futura referencia
NACM / EACM
NACM / EACM

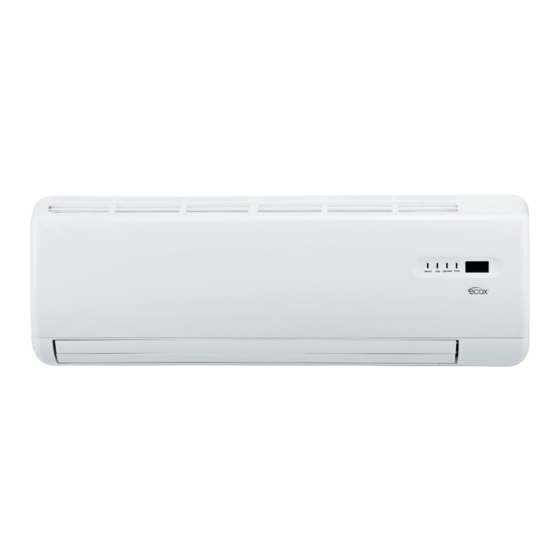

ACONDICIONADORE DE AIRE - UNIDAD EVAPORADORA

Publicidad

loading

Resumen de contenidos para Ecox NACM

  • Página 1 MANUAL DE INSTALACIÓN Gracias por adquirir este equipo ecox Antes de utilizar esta equipo por favor lea este manual y guárdelo para futura referencia NACM / EACM NACM / EACM ACONDICIONADORE DE AIRE - UNIDAD EVAPORADORA...
  • Página 2: Tabla De Contenido

    El trabajo de instalación debe ser realizado de acuerdo con los estándares nacionales de cableado, solo por personal autorizado. Contacte un técnico de servicio autorizado para reparación, mantenimiento o instalación de esta unidad. NACM / EACM ACONDICIONADOR DE AIRE - UNlDAD EVAPORADORA...
  • Página 3: Precauciones De Seguridad

    Si la tapa de tablero de control no es ajustada a la perfección, puede causar calentamiento en el punto de conexión de la terminal, fuego o choque eléctrico. NACM / EACM ACONDICIONADOR DE AIRE - UNlDAD EVAPORADORA...
  • Página 4: Instrucciones De Instalación

    No coloque animales y plantas en la ruta de la entrada/salida de aire. Multímetro Cortador de tubos Tenga en cuenta el peso del aire acondicionado y seleccione un lugar donde el ruido y la vibración no sean un problema. Cinta de medir NACM / EACM ACONDICIONADOR DE AIRE - UNlDAD EVAPORADORA...
  • Página 5: Accesorios

    Dos de las direcciones A, B o C deben estar libres de obstrucciones. NOTA La ilustración es con propósitos explanatorios solamente. Las líneas de cobre deben ser aisladas independientemente. FIG. 3 Control Remoto Doblar el cable conector NACM / EACM ACONDICIONADOR DE AIRE - UNlDAD EVAPORADORA...
  • Página 6: Instalación De La Unidad De Interior

    Hueco de tubo de Hueco de tubo de refrigeración derecho refrigeración derecho A: 780 (Modelo < 16000Btu/h) , 920 (Modelo >16000Btu/h) FIG. 5 Pared Exterior Interior FIG. 6 NACM / EACM ACONDICIONADOR DE AIRE - UNlDAD EVAPORADORA...
  • Página 7 FIG. 10 conexión en CONEXIÓN DE LA TUBERÍA REFRIGERANTE). Tubería mano derecha Tubería posterior derecha FIG. 8 Tubería mano izquierda Tubería posterior izquierda Tubo conector Contorno de unidad interior FIG. 9 NACM / EACM ACONDICIONADOR DE AIRE - UNlDAD EVAPORADORA...
  • Página 8: Instalación De La Unidad De Exterior

    En caso que el lugar de instalación este expuesto a viento fuerte, como a orilla del mar, asegúrese que el abanico funcione adecuadamente poniendo la unidad longitudinalmente a lo largo de la pared, o usando placas escudo o para polvo. NACM / EACM ACONDICIONADOR DE AIRE - UNlDAD EVAPORADORA...
  • Página 9 9.52 (300kgf.cm) (350kgf.cm) FIG. 15 4900 5390 12.7 (500kgf.cm) (550kgf.cm) Tubo Avellanador PRECAUCIÓN FIG. 16 Apuntador hacia abajo El torque excesivo puede romper la tuerca dependiendo de las condiciones de instalación. NACM / EACM ACONDICIONADOR DE AIRE - UNlDAD EVAPORADORA...
  • Página 10: Trabajo Eléctrico

    (Nros.) de la terminal sean los mismos que los de a unidad de Tablero sostenedor de cables interior respectivamente. Modelo < 12000 Btu/h NACM / EACM ACONDICIONADOR DE AIRE - UNlDAD EVAPORADORA...
  • Página 11 Por tanto, la unidad de interior y la tubería entre las unidades Tapa de interior y exterior deben ser probadas contra fugas y evacuadas para remover cualquier humedad o no condensable del sistema. Cuerpo de la válvula Vástago de la válvula NACM / EACM ACONDICIONADOR DE AIRE - UNlDAD EVAPORADORA...
  • Página 12 Apague la unidad inmediatamente si se detecta alguna fuga. Verifique y pruebe soluciones hasta que la unidad AUTO/COOL Botón de control manual funcione adecuadamente. NACM / EACM ACONDICIONADOR DE AIRE - UNlDAD EVAPORADORA...
