Tecnologic K39 Manual De Instrucciones

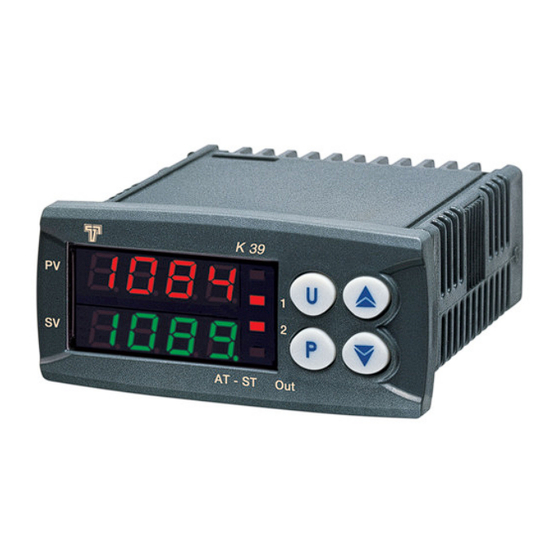

K39
REGULADOR Y
MINI-PROGRAMADOR
Manual de ingeniería
Cod.: ISTR-MK38ESP07 - Vr. 07 (ESP)
1. DIMENSIONES (mm)
78
5
3
m
m
2
1
X
A
M
2. DIAGRAMA DE CONEXIÓN
RELAYS: 8A-AC1 (3A-AC3) 250 VAC
SSR: 8 mA / 8 VDC
+
SSR
-
RELAY
C NC NO
1 23 4 5
OUT 1
SUPPLY
5,5
64
+
-
K 39
INPUT
C NC NO
6 7 8 9 10 11
-
OUT 2
OUT 10 VDC +
Max 20 mA
+
4..20 mA PASSIVE
(2 wires)
-
ext.
gen.
4..20 mA
+
ACTIVE
+
0/4..20 mA ACTIVE
0..50/60 mV
0...1 V
0/1..5 V
0/2..10V
TECNOLOGIC spa - K 39 – MANUAL DE INGENIERÍA- Vr. 07- PAG. 1
2.1 – ESPECIFICACIONES DE MONTAJE
Este equipo ha sido diseñado para instalación permanente,
únicamente para uso de interior, en un panel eléctrico, que
encierre en la caja trasera los terminales y el cableado.
Seleccione el lugar de montaje teniendo en cuenta las siguientes
características:
1) debe ser fácilmente accesible
2) mínimas vibraciones y sin impactos
3) sin gases corrosivos
4) sin agua u otros fluidos (p. ej condensación)
5) la temperatura ambiente debe estar comprendida dentro de la
temperatura de funcionamiento (de 0 a 50 ° C)
6) la humedad relativa debe estar en las especificaciones del
equipo ( de 20% a 85 %)
El equipo puede ser montado en panel con un grosor máximo de
15mm.
Cuando la máxima protección del frontal es requerida (IP65), es
posible montar una junta opcional.
2.2 CONSIDERACIONES GENERALES Y CABLES DE
ENTRADA
1) No junte los cables de potencia con los cables de entrada.
2) Componentes externos (como Zeners, etc.) conectados entre
el sensor y los terminales de entrada pueden causar errores
en la medida debido al desbalanceado de la resistencia de
línea o a las posibles corrientes de fugas.
3) Cuando utilicemos un cable apantallado, debe ser conectado
en un solo punto.
4) Prestar atención con la resistencia de línea; una alta
resistencia de línea puede causar errores de medida.
8
2
2.3 – ENTRADA TERMOPAR
- 11
+ 12
Fig. 3 Cableado del tempopar
Resistencia externa: 100 Ω max, error máximo de 0,5 %.
Unión fría: compensación automática de 0 a 50 ° C.
Precisión de la unión fría : 0.1 ° C/° C tras calentamiento de 20
minutos.
Resistencia de entrada: > 1 MΩ
Calibración: acuerdo con norma EN 60584-1.
NOTA: para una apropiada compensación de los termopares, usar
cable apantallado.
2.4 – ENTRADA SENSOR INFRARROJO
- 11
12
+ 12
+
TC
Fig. 4 Cableado del sensor infrarrojo
Pt100
NTC
PTC
Resistencia externa: no importa condición.
-
Unión fría: compensación automática de 0 a 50 ° C.
Precisión de la unión fría : 0.1 ° C/° C, tras un calentamiento de
20 minutos.
+
Resistencia de entrada: > 1 M Ω .
I
Exergen
